机械设备 / 非标机械 / 可拆式料位计检修平台的设计含开题、CATIA三维及17张CAD图

可拆式料位计检修平台的设计含开题、CATIA三维及17张CAD图AutoCAD,stp,catia图档

图档名称为：可拆式料位计检修平台的设计含开题、CATIA三维及17张CAD图，属于机械设备，非标机械分类，软件为AutoCAD,stp,catia, 图纸格式为dwg,pdf，可在线预览，可编辑，可供设计参考

平面图

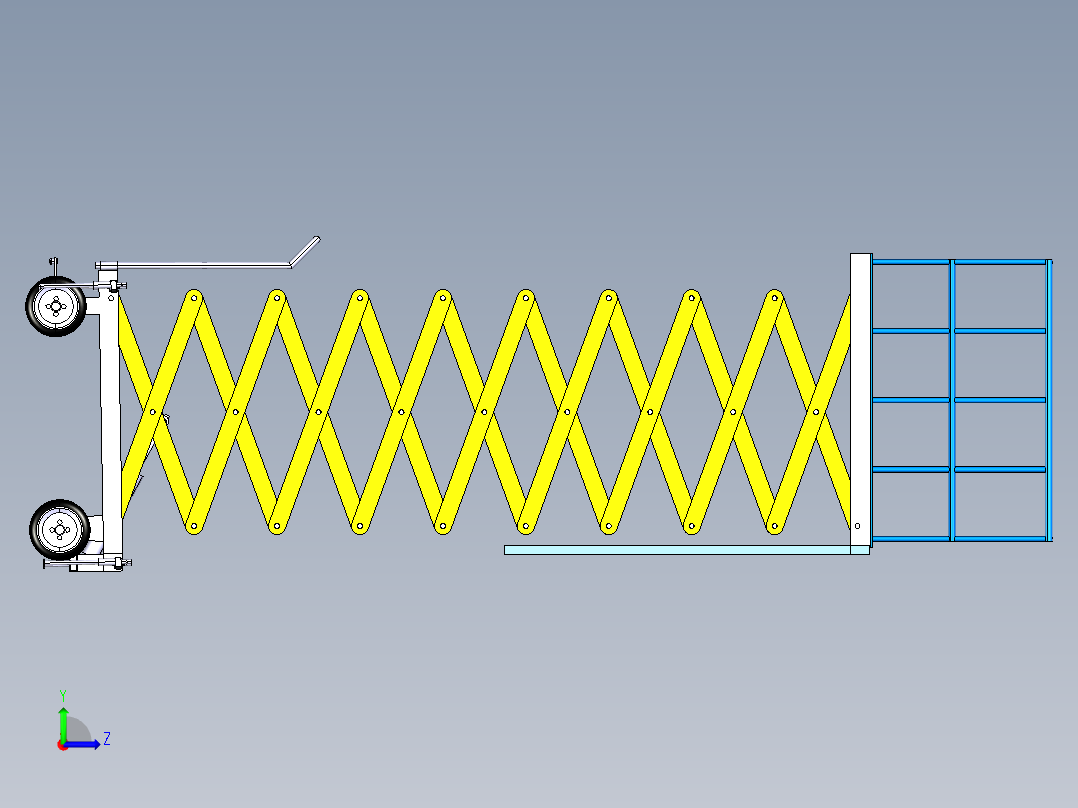

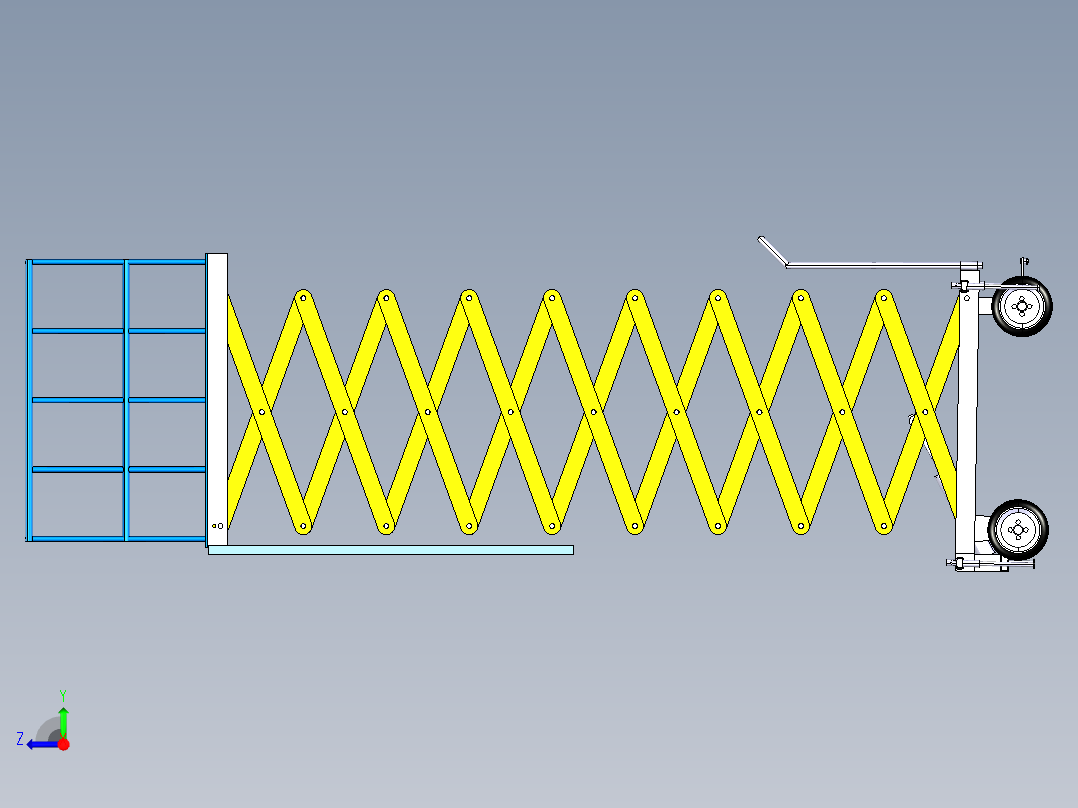

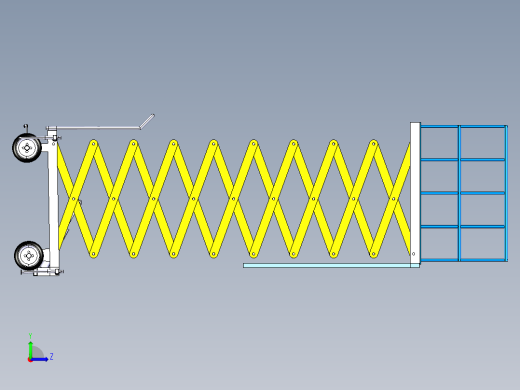

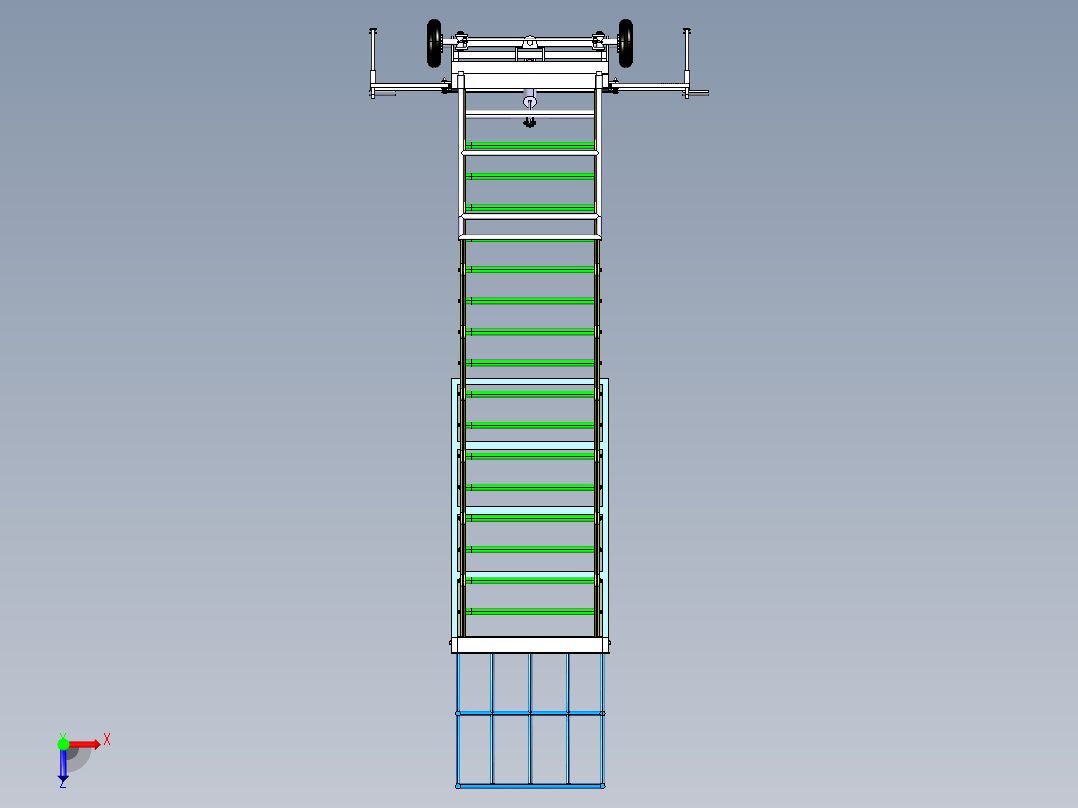

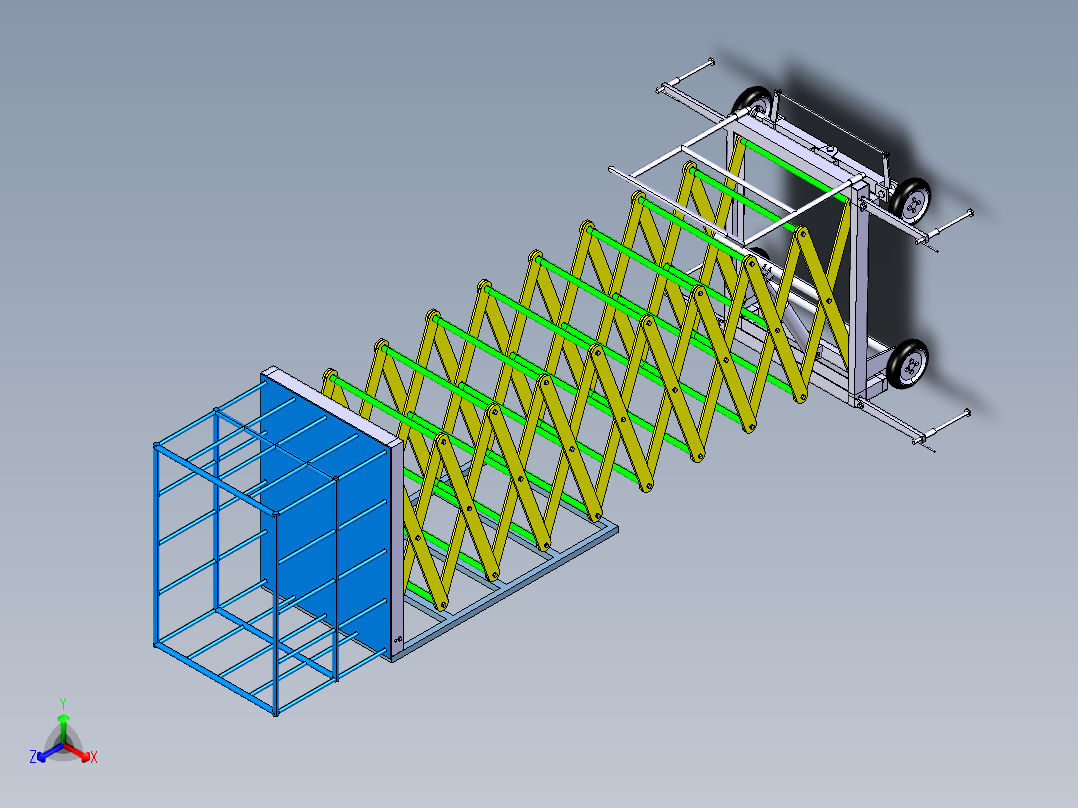

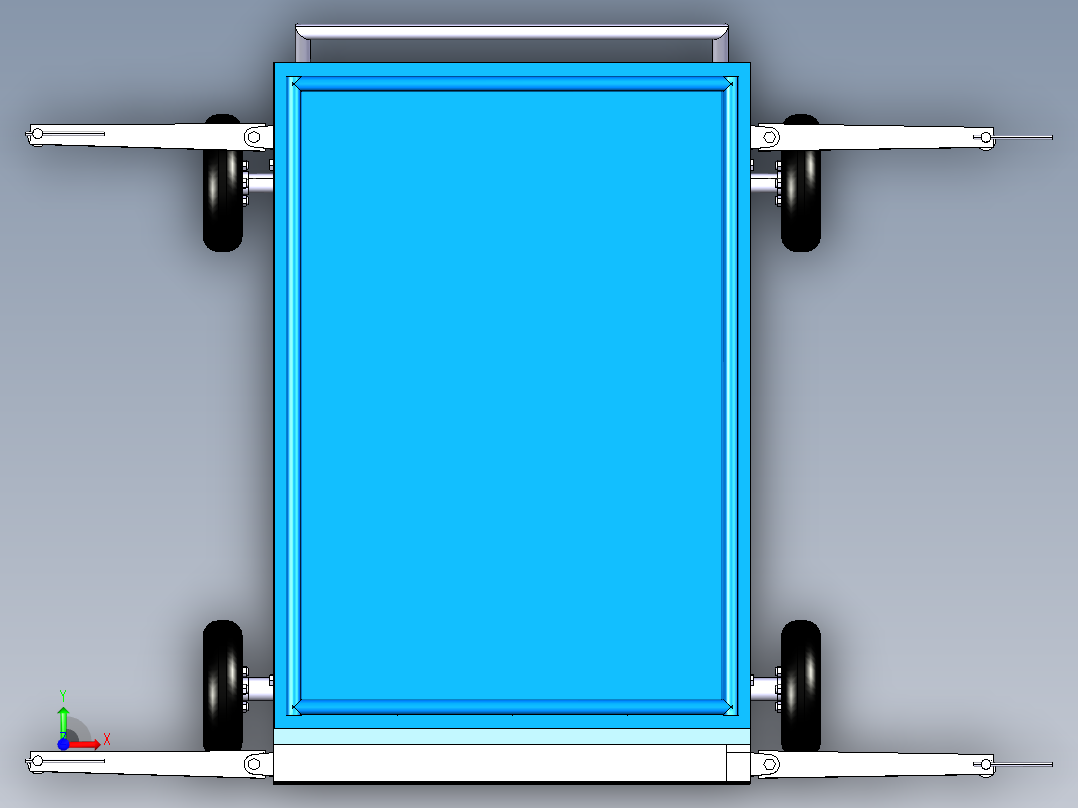

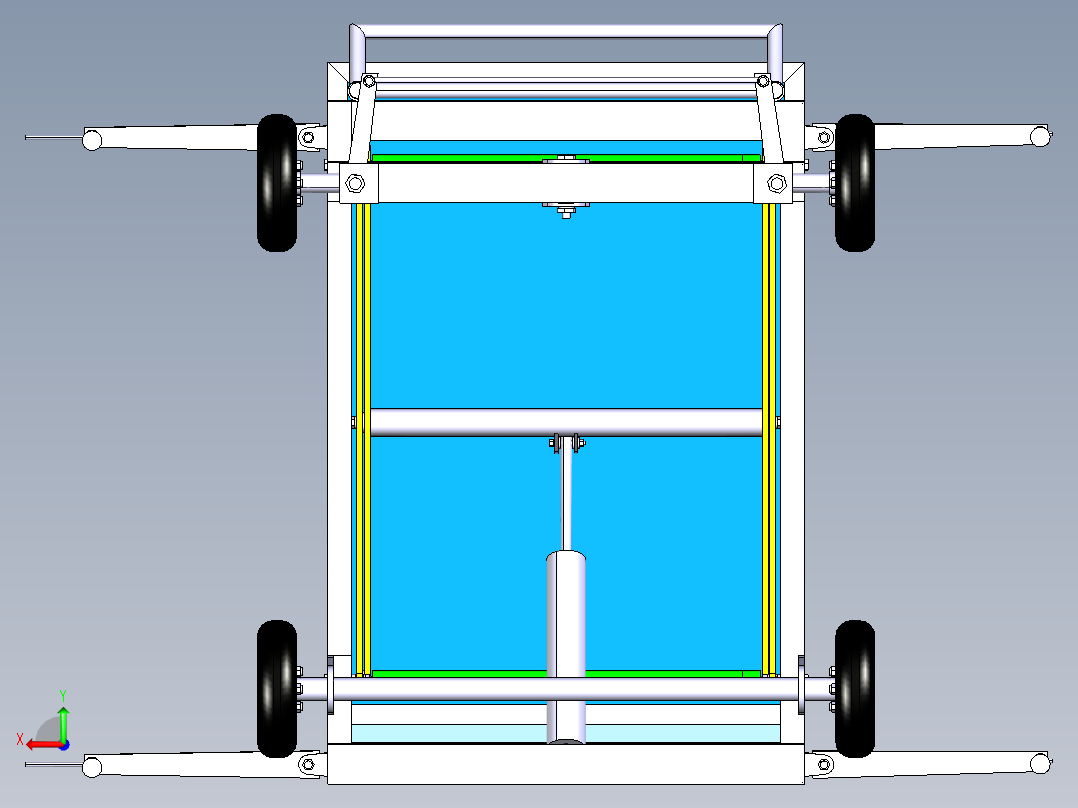

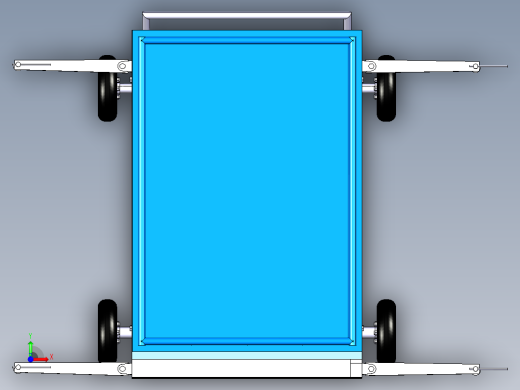

3D视图

加入收藏

模型参数

模型ID：10395679

模型大小：11.6M

软件版本： AutoCAD 2004,stp,catia

模型格式：dwg,pdf

是否可编辑：可修改，包括参数

上传时间：2026-03-24

图纸介绍：

下载模型

素衣风尘

+ 关注

作品: 0

粉丝: 0

文件列表

1. 360lunz.CATPart

326 KB

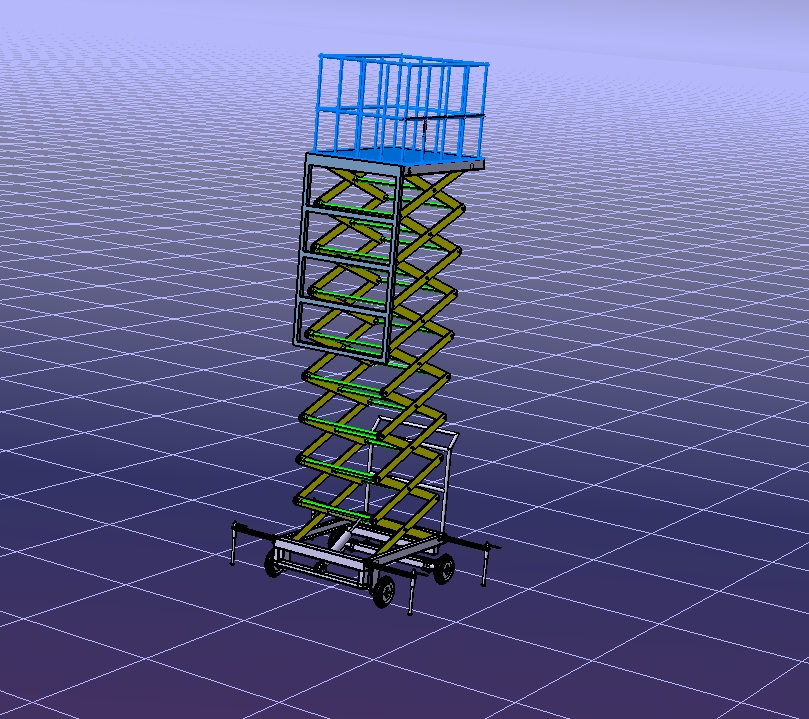

2. A三维总装图.JPG

477 KB

3. A三维总装图.JPG

477 KB

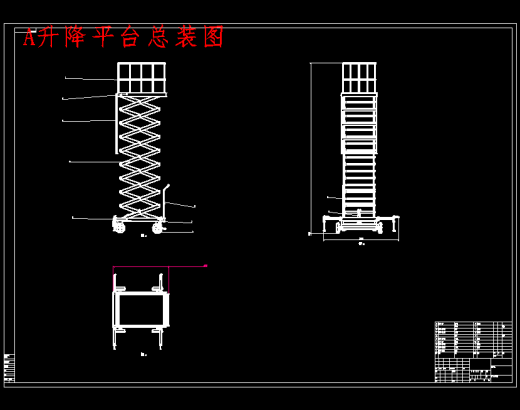

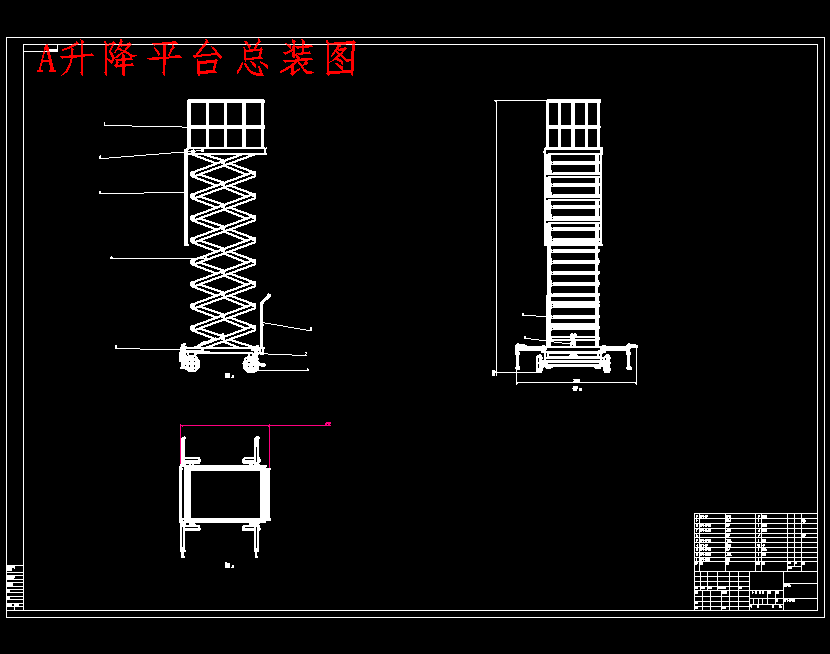

4. A升降平台总装图.dwg

282 KB

5. A升降平台总装图.png

10.1 KB

6. Part1.CATPart

70 KB

7. Part10.CATPart

404 KB

8. Part11.CATPart

727 KB

9. Part12.CATPart

135 KB

10. Part13.CATPart

131 KB

11. Part14.CATPart

83.5 KB

12. Part15.CATPart

145 KB

13. Part16.CATPart

135 KB

14. Part17.CATPart

150 KB

15. Part18.CATPart

215 KB

16. Part19.CATPart

185 KB

17. Part2.CATPart

58.2 KB

18. Part20.CATPart

134 KB

19. Part21.CATPart

90.3 KB

20. Part22.CATPart

67.1 KB

21. Part23.CATPart

97.3 KB

22. Part24.CATPart

82 KB

23. Part25.CATPart

74.3 KB

24. Part26.CATPart

98 KB

25. Part27.CATPart

60.4 KB

26. Part28.CATPart

81.5 KB

27. Part29.CATPart

73.2 KB

28. Part3.CATPart

72.3 KB

29. Part30.CATPart

118 KB

30. Part35.CATPart

159 KB

31. Part36.CATPart

363 KB

32. Part37.CATPart

38.4 KB

33. Part4.CATPart

59 KB

34. Part40.CATPart

407 KB

35. Part41.CATPart

152 KB

36. Part42.CATPart

67.8 KB

37. Part5.CATPart

59.2 KB

38. Part50.CATPart

289 KB

39. Part6.CATPart

85.2 KB

40. Part7.CATPart

148 KB

41. Part8.CATPart

106 KB

42. Part85.CATPart

447 KB

43. Part9.CATPart

65.6 KB

44. X50简介-可拆式料位计检修平台的设计含开题、CATIA三维及17张CAD图.pdf

1.59 MB

45. caogang2.CATDrawing

438 KB

46. chelun luoding luomao.CATPart

336 KB

47. dizuozhijia.CATPart

981 KB

48. fushou.CATPart

191 KB

49. houlunlianj.CATPart

163 KB

50. hualun.CATDrawing

441 KB

51. hulan.CATDrawing

924 KB

52. hulan.CATPart

626 KB

53. hulandiban.CATDrawing

425 KB

54. hulangan1.CATDrawing

463 KB

55. hulangan1.CATPart

186 KB

56. hulangan2.CATDrawing

416 KB

57. hulangan2.CATPart

67.6 KB

58. jianchagan.CATDrawing

447 KB

59. lianjiegangtao.CATPart

92.3 KB

60. lunzi.CATDrawing

449 KB

61. luoxuangan.CATPart

114 KB

62. neiliangan.CATDrawing

439 KB

63. qianlunzhichengjia.CATPart

230 KB

64. qianlunzhijia.CATPart

185 KB

65. shangdiban.CATDrawing

521 KB

66. shangdiban.CATProduct

38.1 KB

67. shangdiban1.CATPart

88.4 KB

68. shangdiban2.CATPart

91.3 KB

69. suoer1.CATDrawing

433 KB

70. suoer2.CATDrawing

442 KB

71. tizi.CATPart

144 KB

72. tuifushou.CATPart

323 KB

73. tuishou.CATDrawing

573 KB

74. xiadiban.CATDrawing

752 KB

75. xiadiban.CATPart

433 KB

76. xiadiban2.CATPart

101 KB

77. xiadiban3.CATPart

76.4 KB

78. xiadiban4.CATPart

87.8 KB

79. xiadibanqian.CATPart

81.6 KB

80. yeyagang.CATDrawing

471 KB

81. yeyagang.CATProduct

24.9 KB

82. yeyagangtao.CATPart

133 KB

83. yeyajiaojie.CATPart

75.9 KB

84. yeyajiaojie2.CATPart

69.2 KB

85. zhichengjiao.CATDrawing

524 KB

86. zhichengjiao.CATPart

114 KB

87. zhichengjiao.CATProduct

15 KB

88. zhichengjiaoluodingluomu.CATPart

261 KB

89. zhuangpeitu.CATDrawing

1.27 MB

90. zhuanxiangkongzhi.CATPart

126 KB

91. zong.CATProduct

307 KB

92. zongzhuangtu.stp

2.65 MB

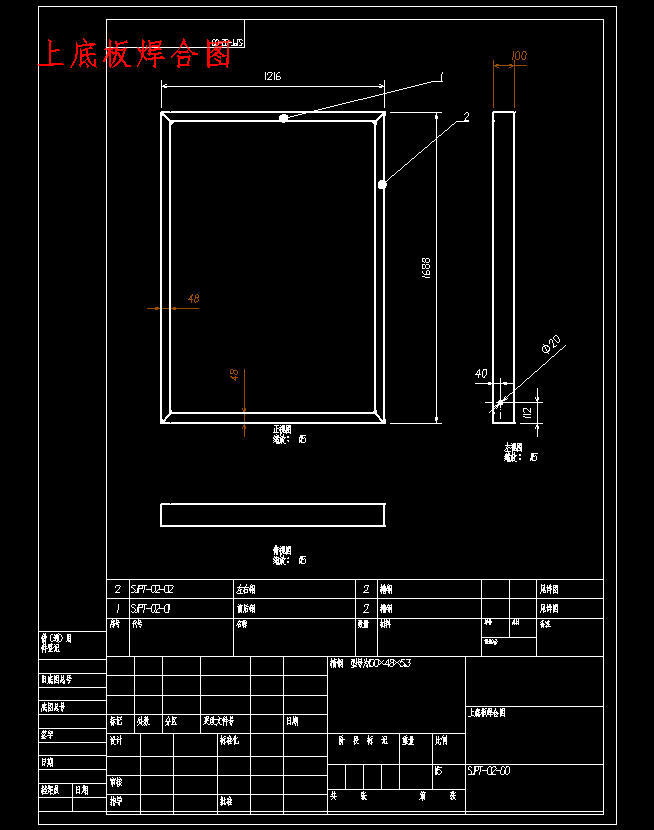

93. 上底板焊合图.dwg

173 KB

94. 上底板焊合图.png

12 KB

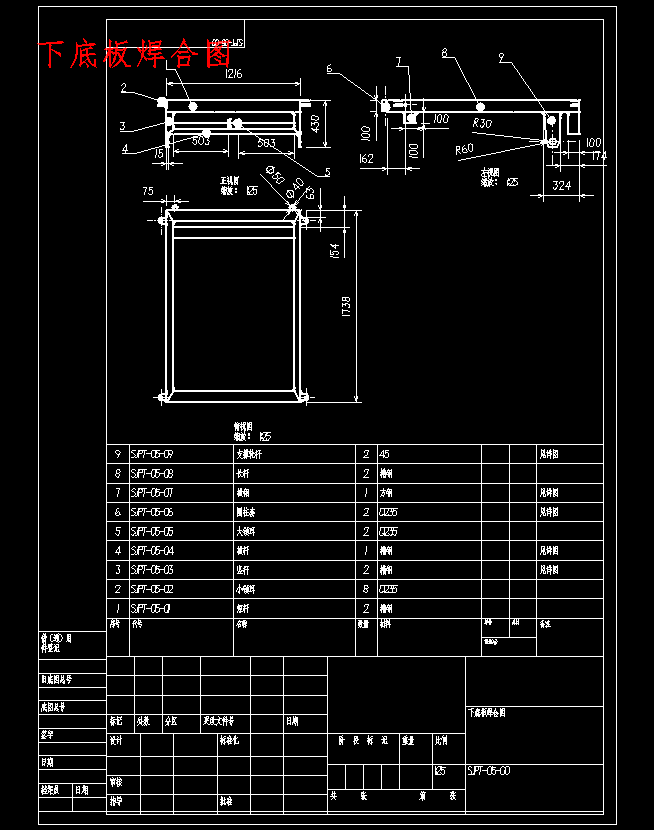

95. 下底板焊合图.dwg

242 KB

96. 下底板焊合图.png

16.6 KB

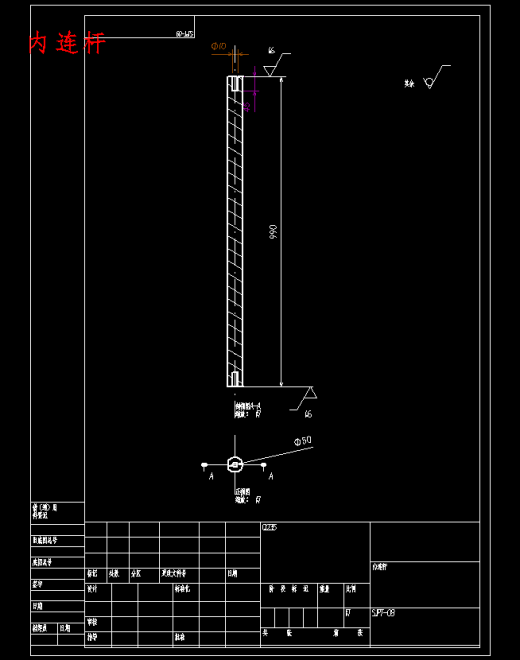

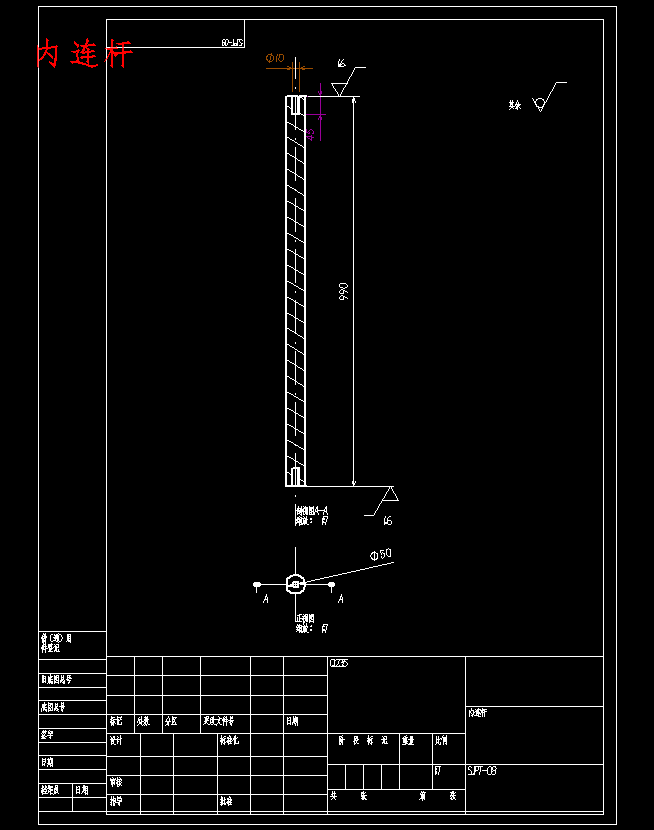

97. 内连杆.dwg

121 KB

98. 内连杆.png

9.98 KB

99. 剪叉杆.dwg

129 KB

100. 剪叉杆.png

9.55 KB

101. 可拆式料位计检修平台的设计任务书.doc

17 KB

102. 可拆式料位计检修平台的设计开题报告.doc

22.5 KB

103. 可拆式料位计检修平台的设计说明书.doc

943 KB

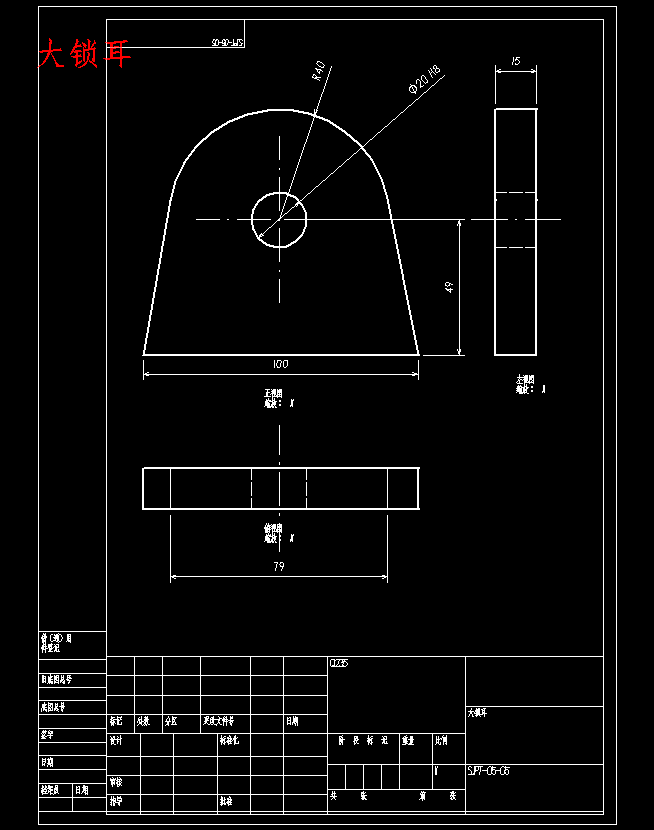

104. 大锁耳.dwg

125 KB

105. 大锁耳.png

10.2 KB

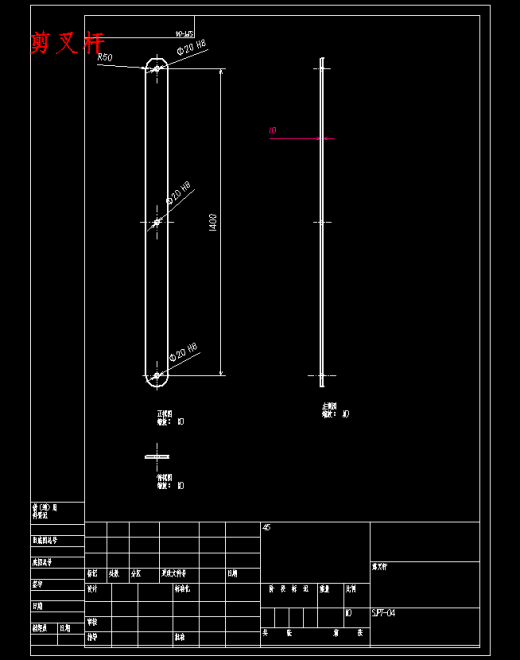

106. 字数.JPG

61.8 KB

107. 字数.JPG

61.8 KB

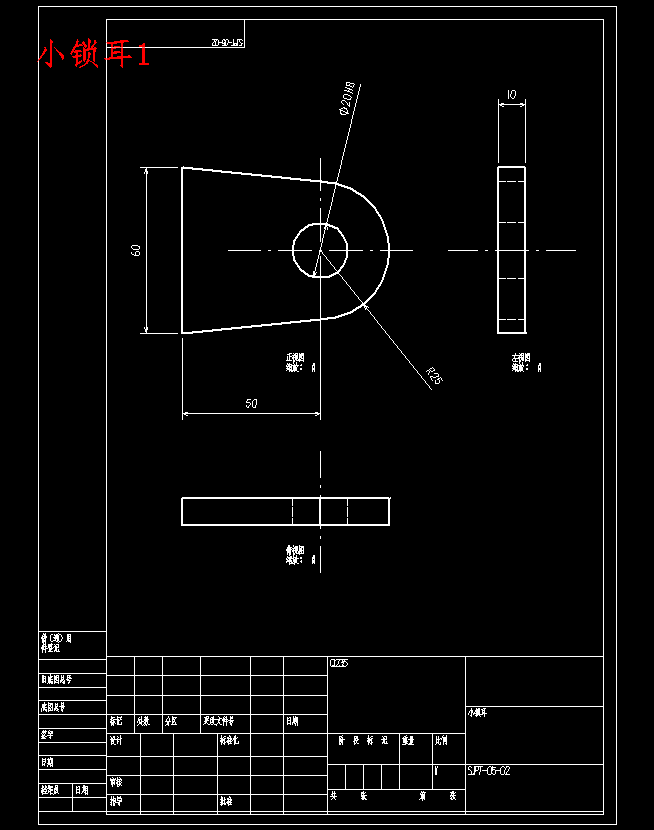

108. 小锁耳1.dwg

123 KB

109. 小锁耳1.png

9.78 KB

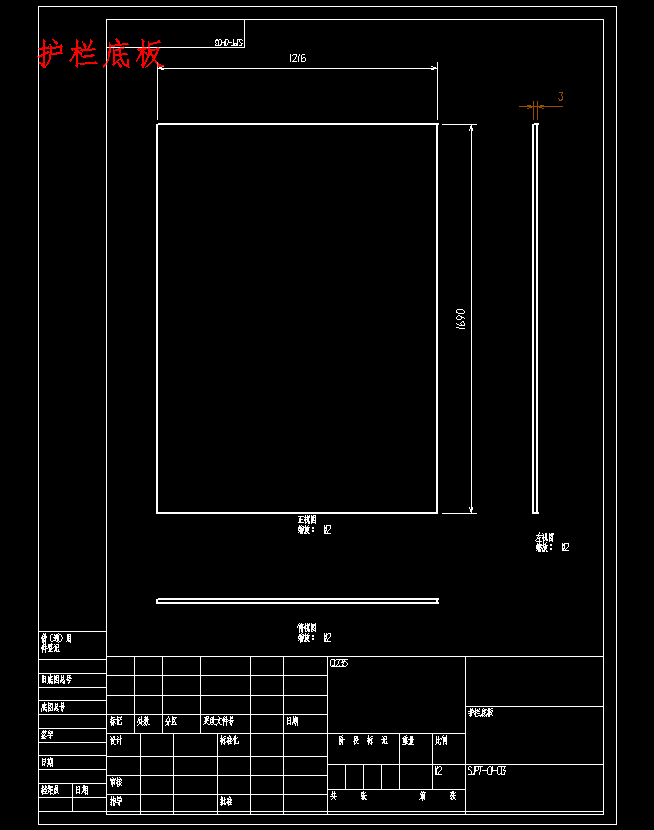

110. 护栏底板.dwg

122 KB

111. 护栏底板.png

8.54 KB

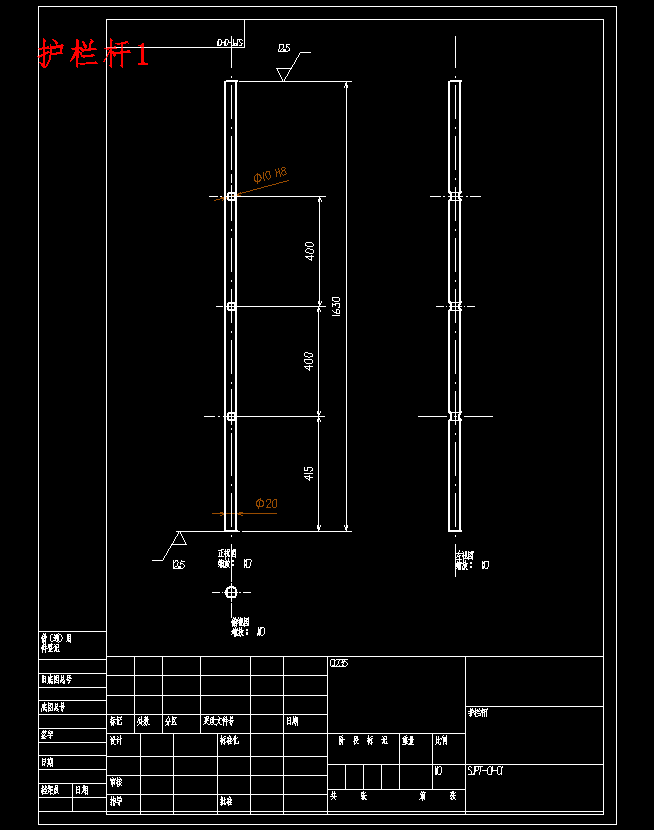

112. 护栏杆1.dwg

136 KB

113. 护栏杆1.png

10 KB

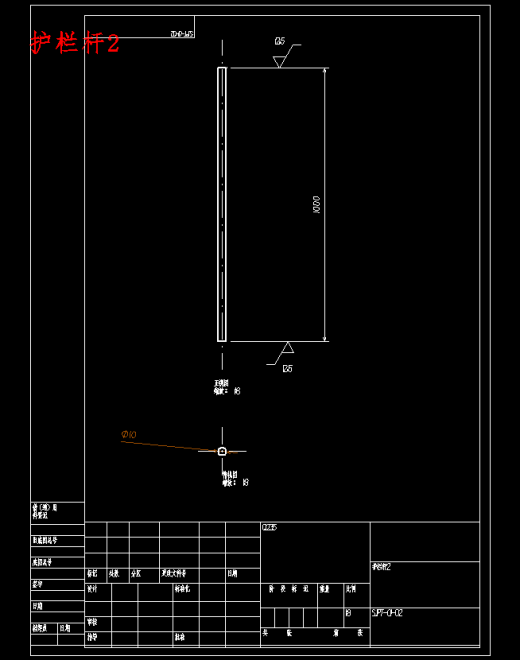

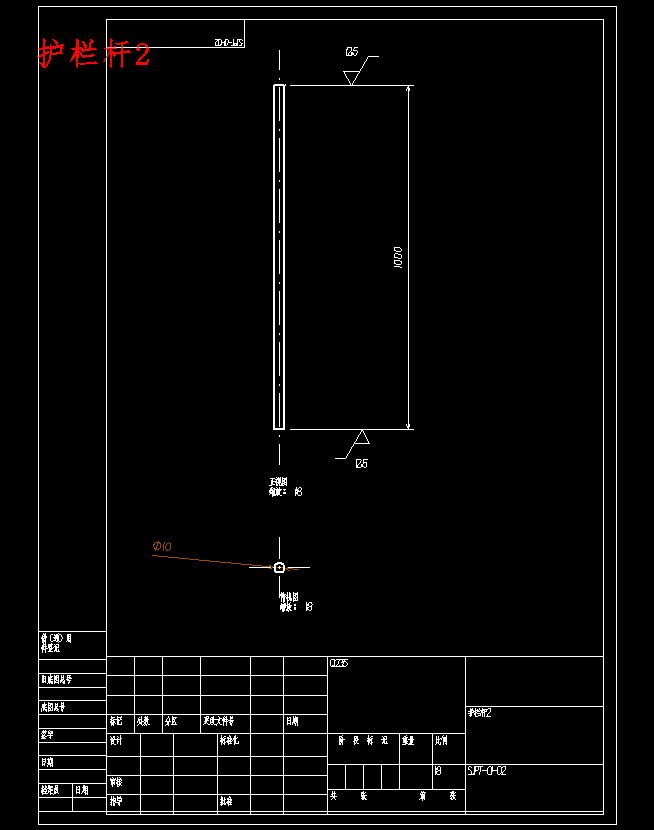

114. 护栏杆2.dwg

117 KB

115. 护栏杆2.png

8.63 KB

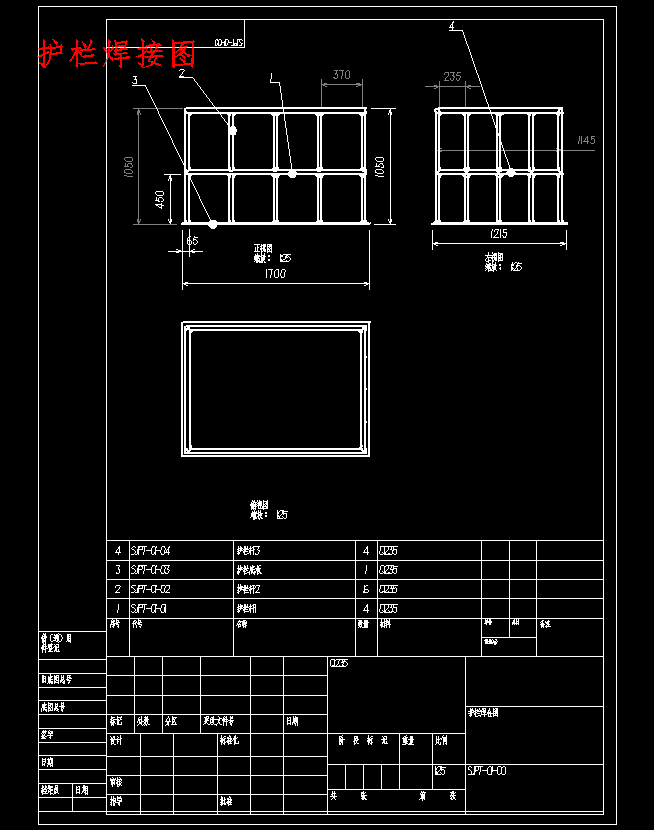

116. 护栏焊接图.dwg

199 KB

117. 护栏焊接图.png

13 KB

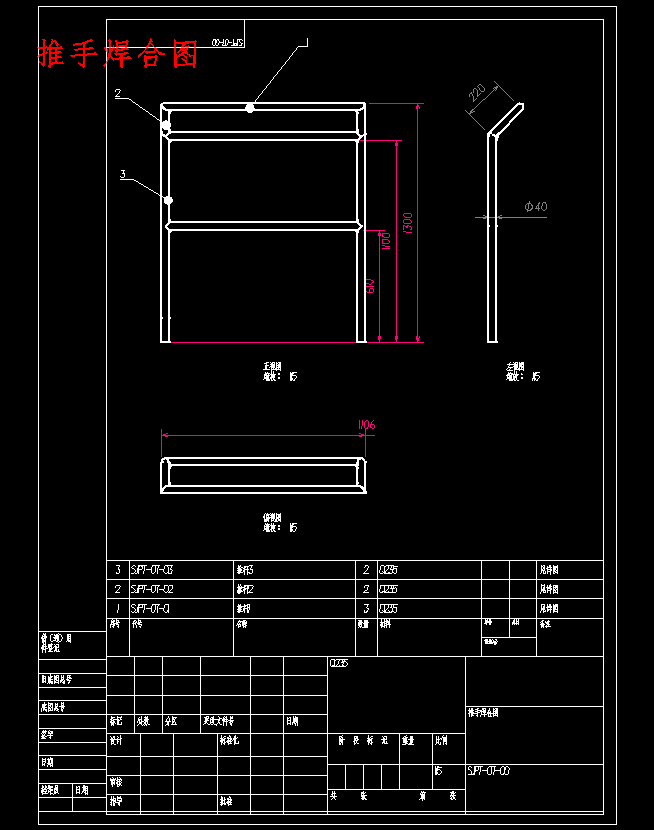

118. 推手焊合图.dwg

180 KB

119. 推手焊合图.png

12.4 KB

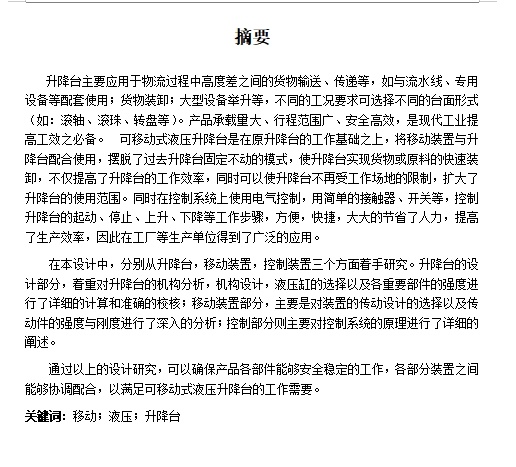

120. 摘要.JPG

198 KB

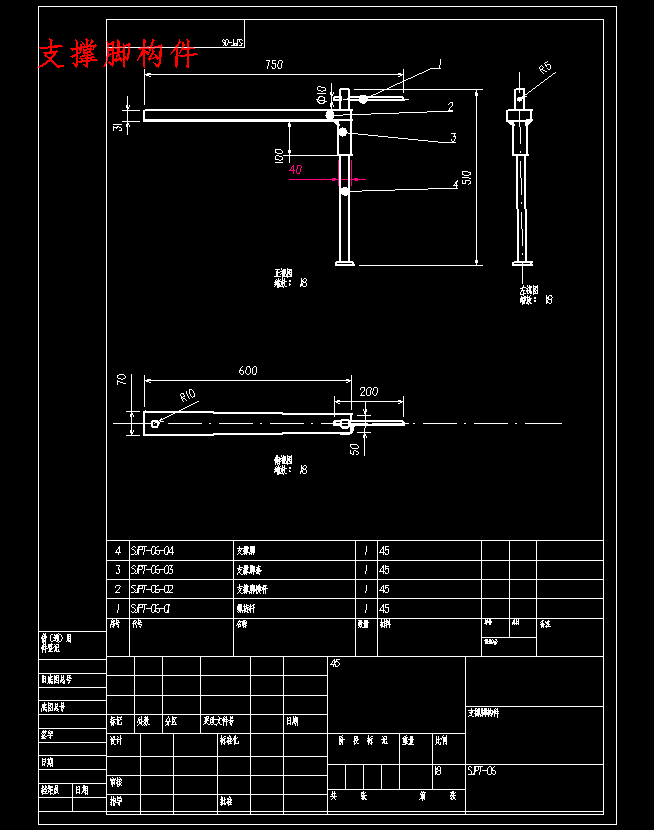

121. 支撑脚构件.dwg

178 KB

122. 支撑脚构件.png

12.5 KB

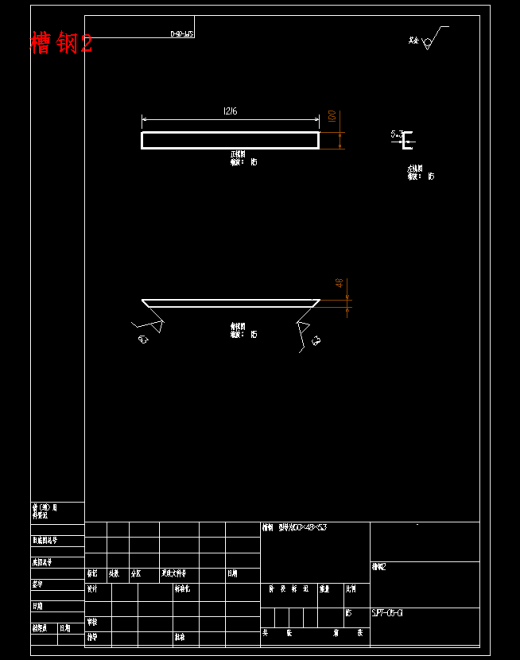

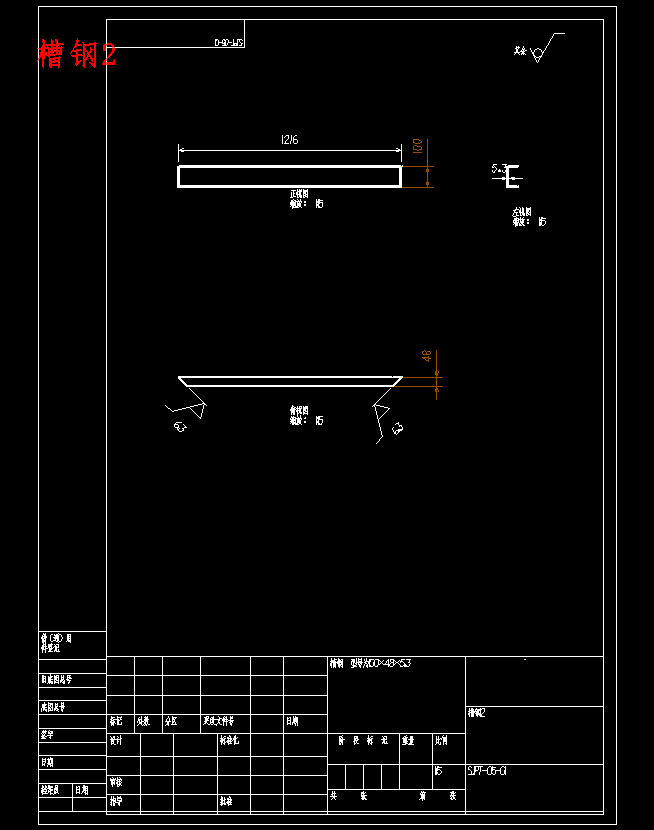

123. 槽钢2.dwg

133 KB

124. 槽钢2.png

9.34 KB

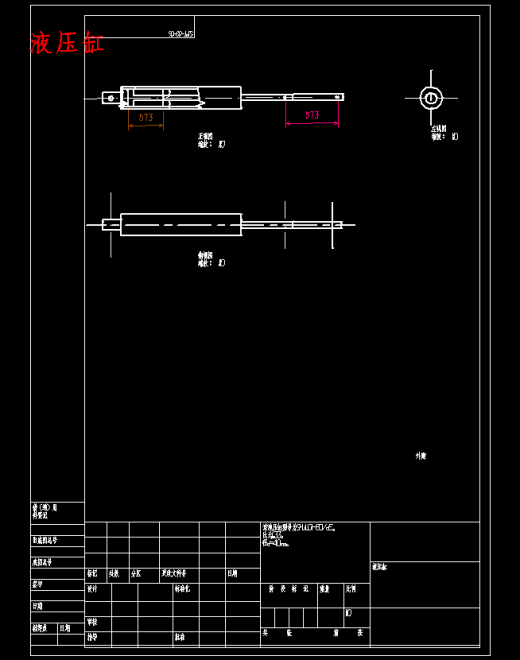

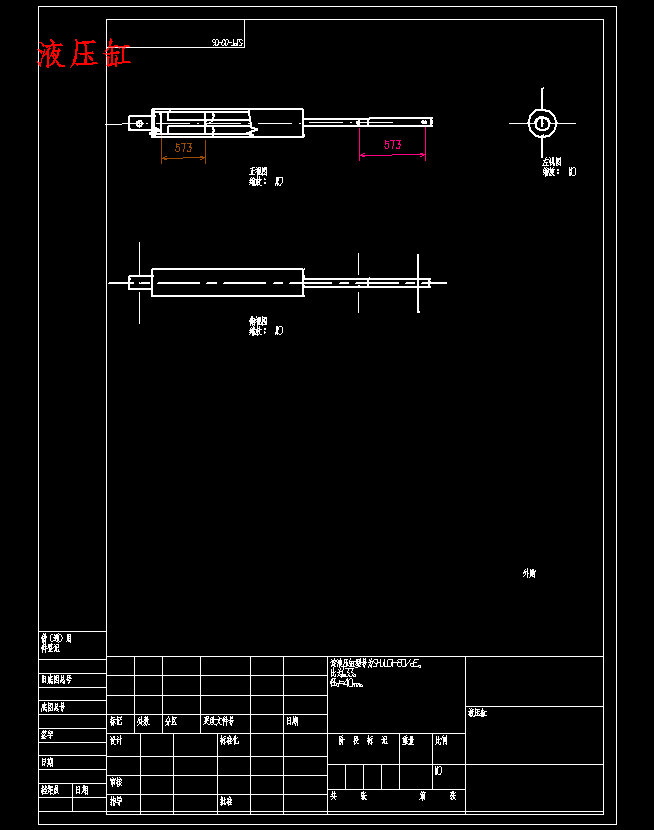

125. 液压缸.dwg

139 KB

126. 液压缸.png

9.47 KB

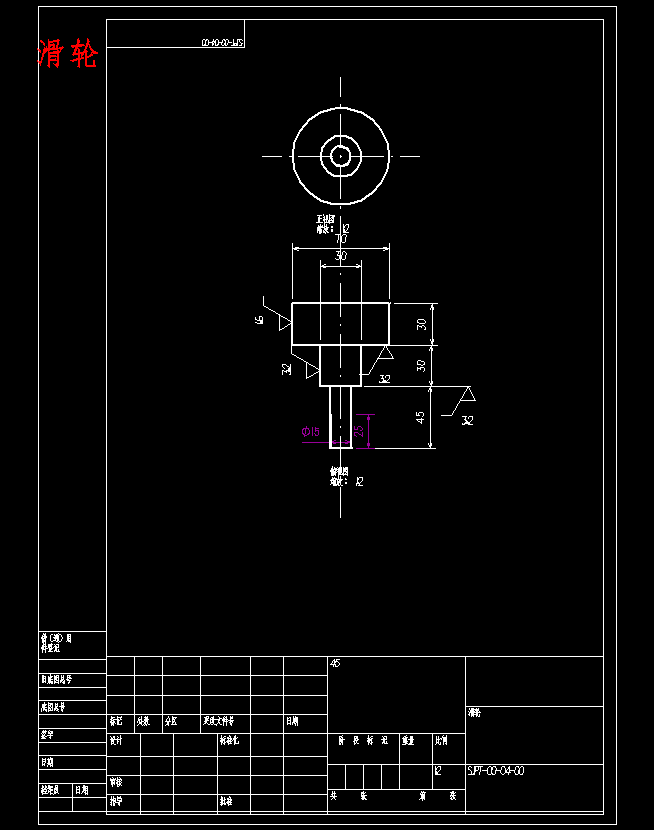

127. 滑轮.dwg

123 KB

128. 滑轮.png

9.95 KB

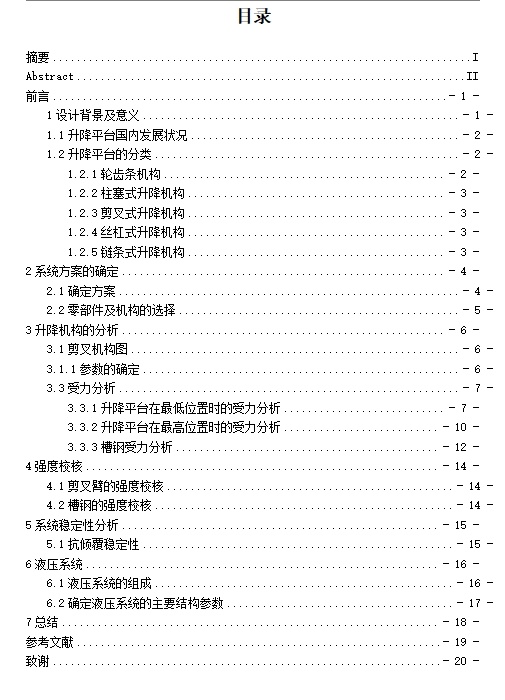

129. 目录.JPG

222 KB

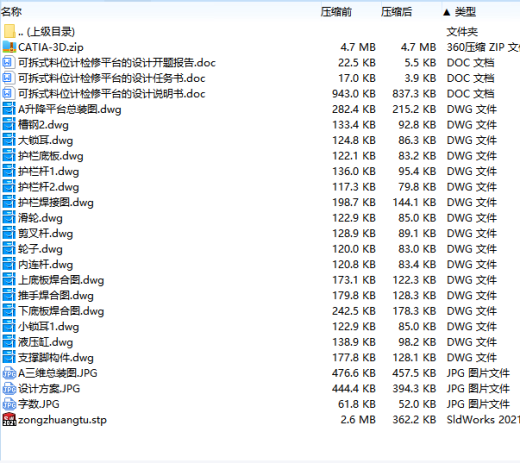

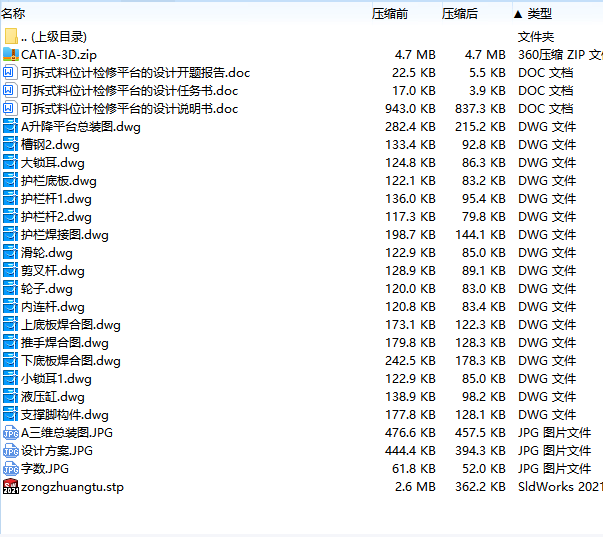

130. 设计所包含文件.png

45.4 KB

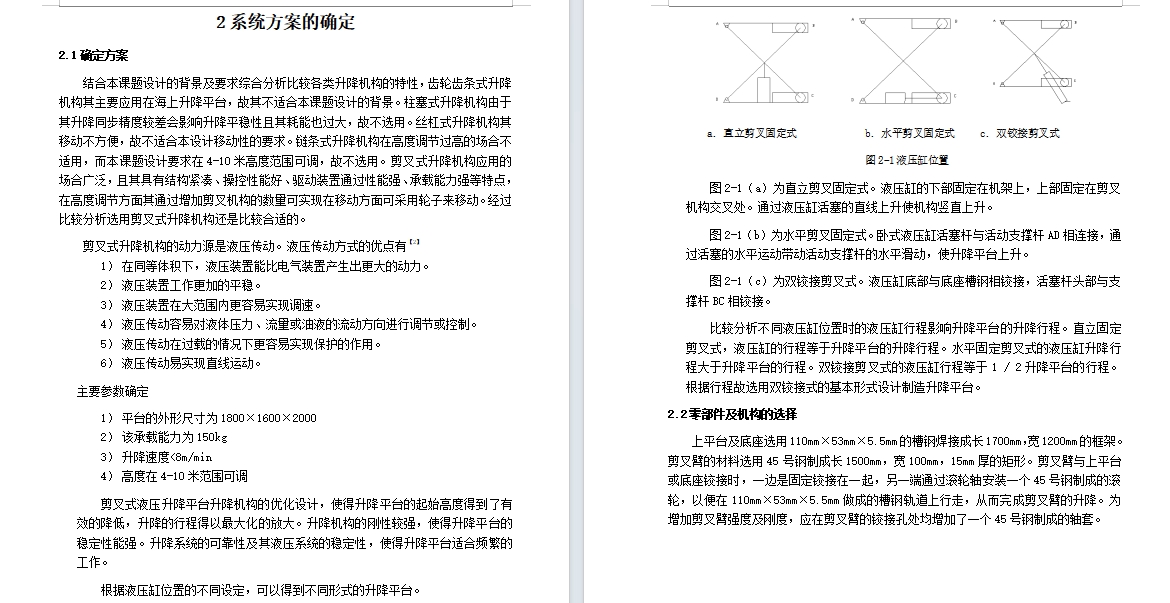

131. 设计方案.JPG

444 KB

132. 设计方案.JPG

444 KB

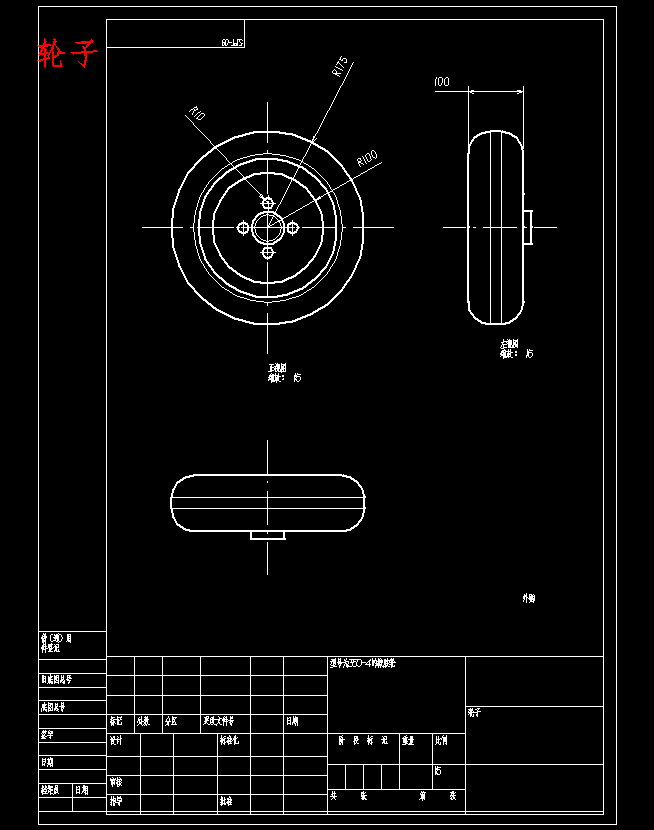

133. 轮子.dwg

120 KB

134. 轮子.png

12.2 KB
