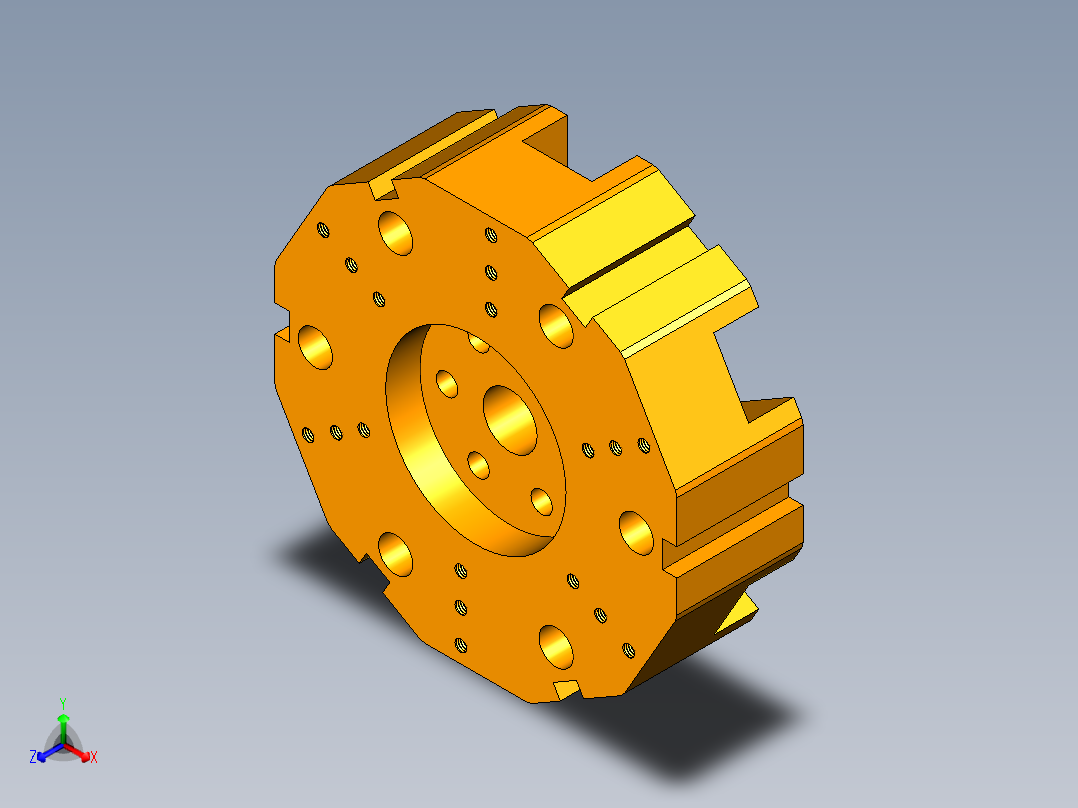

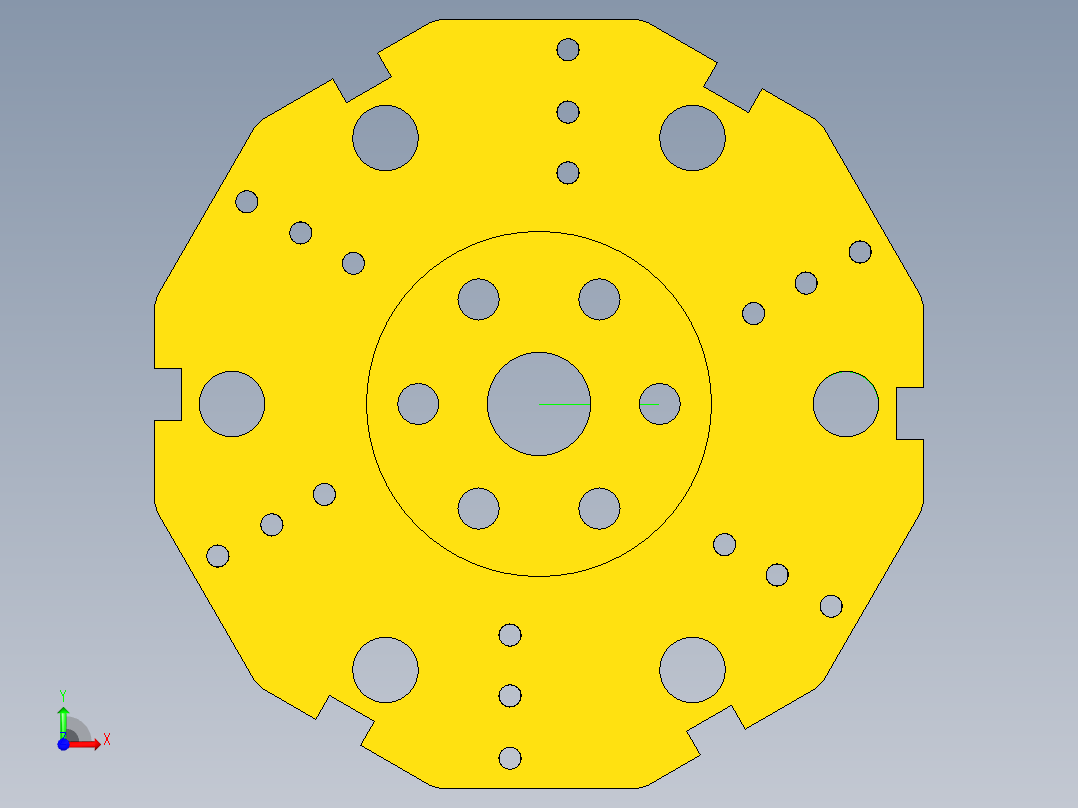

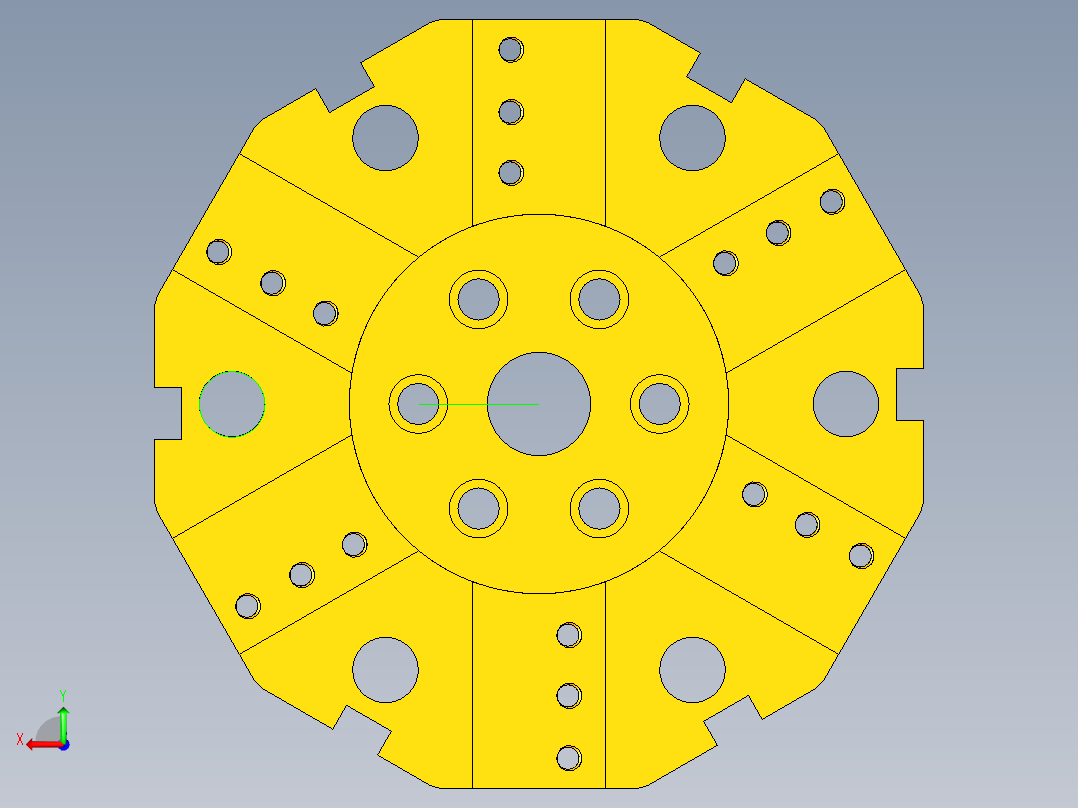

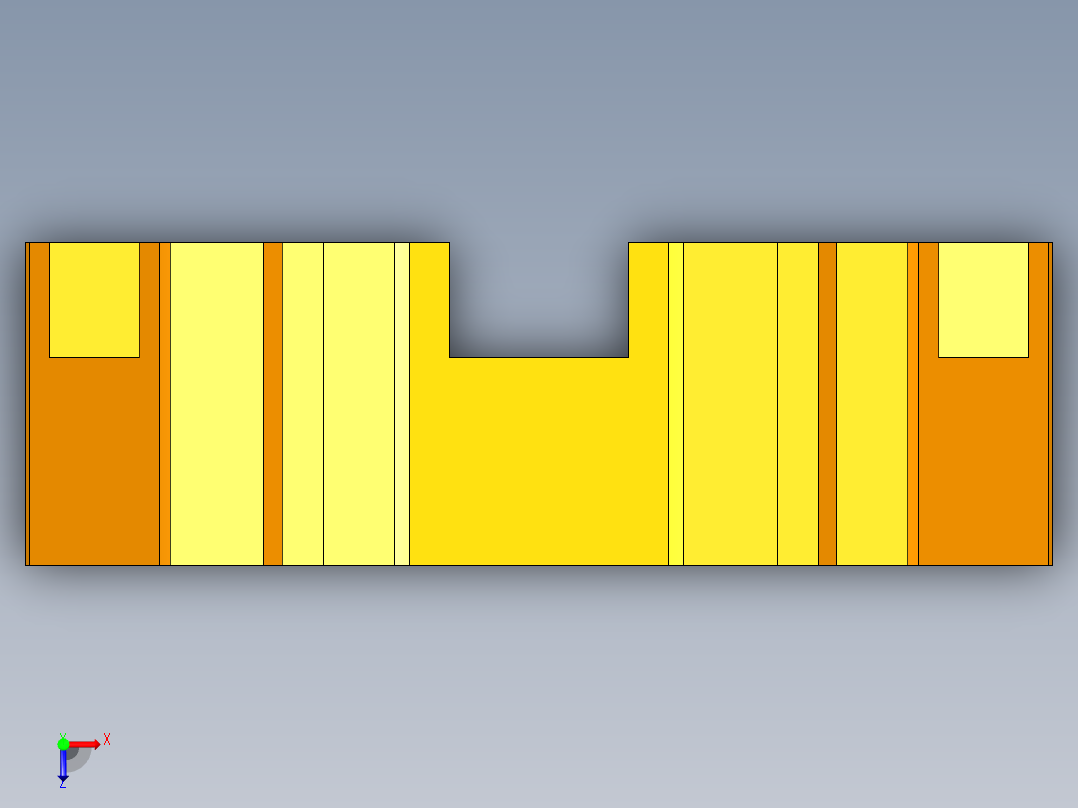

车床六工位转塔刀架设计含ug三维8张CAD图AutoCAD,ug图档
CAD图档名称为：车床六工位转塔刀架设计含ug三维8张CAD图，属于机械设备，机加工设备分类，软件为AutoCAD,ug, 图纸格式为prt,dwg，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10393484
模型大小：26.81M
软件版本： AutoCAD 2004,ug
模型格式：prt,dwg
是否可编辑：可修改，包括参数
上传时间：2026-03-21
图纸介绍：
下载模型
文件列表
1. 10热处理序卡片.doc
27.5 KB
2. 11机加工车削工序卡片.doc
29.5 KB
3. 12机加工磨削工序卡片.doc
30.5 KB
4. 13机加工磨削工序卡片.doc
30.5 KB
5. 14机加工车削工序卡片.doc
29 KB
6. 15机加工工序卡片.doc
25 KB
7. 16机加工铣削工序卡片.doc
25 KB
8. 17机加工工序卡片.doc
27.5 KB
9. 18热处理序卡片.doc
27.5 KB
10. 19机加工车削工序卡片.doc
29 KB
11. 20机加工磨削工序卡片.doc
30.5 KB
12. 26端盖.prt
160 KB
13. 2锻造工序卡片.doc
27.5 KB
14. 37端盖.prt
242 KB
15. 3热处理序卡片.doc
27.5 KB
16. 4130105229-贾建辉-数控车床六角回转刀架结构设计及典型零部件加工工艺设计.doc
1.29 MB
17. 41压盖.prt
1.2 MB
18. 43压盖.prt
211 KB
19. 4机加工车削工序卡片.doc
28 KB
20. 5热处理序卡片.doc
27.5 KB
21. 6机加工车削工序卡片.doc
32 KB
22. 7机加工工序卡片.doc
27.5 KB
23. 8热处理序卡片.doc
27.5 KB
24. 9机加工车削工序卡片.doc
30 KB
25. A1--ZTDJ-6-63-01刀盘架.dwg
122 KB
26. A1--ZTDJ-6-63-07箱体.dwg
428 KB
27. A2--ZTDJ-6-63-02中心轴.dwg
115 KB
28. A2--ZTDJ-6-63-15蜗杆.dwg
109 KB
29. A2--ZTDJ-6-63-20涡轮.dwg
186 KB
30. A3--ZTDJ-6-63-08电机固定板.dwg
73 KB
31. A3--ZTDJ-6-63-11压刀块.dwg
73.2 KB
32. zongzhuangtu.dwg
536 KB
33. 中心轴.prt
4.38 MB
34. 刀盘.prt
12.7 MB
35. 动端齿盘.prt
180 KB
36. 压刀块.prt
201 KB
37. 压盖.prt
3.33 MB
38. 同步带轮.prt
148 KB
39. 定位导向销.prt
133 KB
40. 工艺过程卡片.doc
42 KB
41. 护罩.prt
165 KB
42. 数控车床六方回转刀架任务书.doc
27.5 KB
43. 数控车床六角回转刀架结构设计及典型零部件加工工艺设计.doc
1.07 MB
44. 涡杆.prt
201 KB
45. 涡轮.prt
1.21 MB
46. 电机.prt
241 KB
47. 电机固定板.prt
264 KB
48. 箱体.prt
2.04 MB
49. 装配.prt
218 KB
50. 静端齿盘.prt
944 KB
51. （论文）开题报告.doc
32.4 KB
