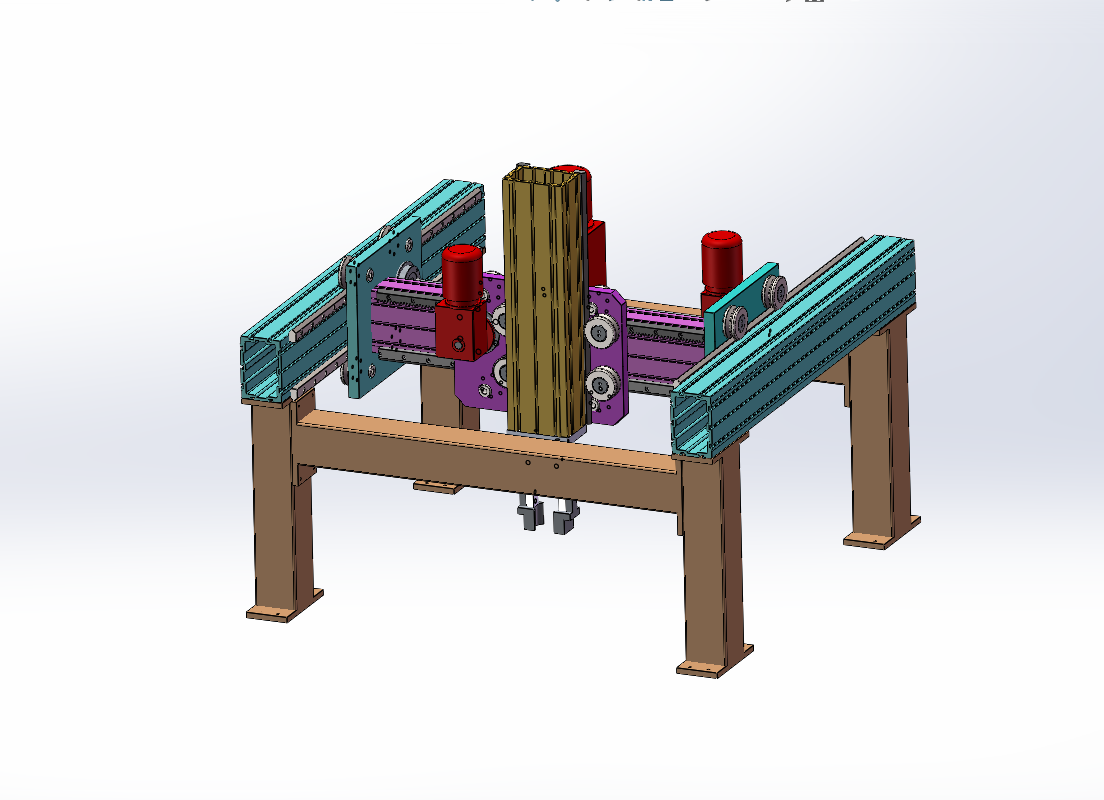

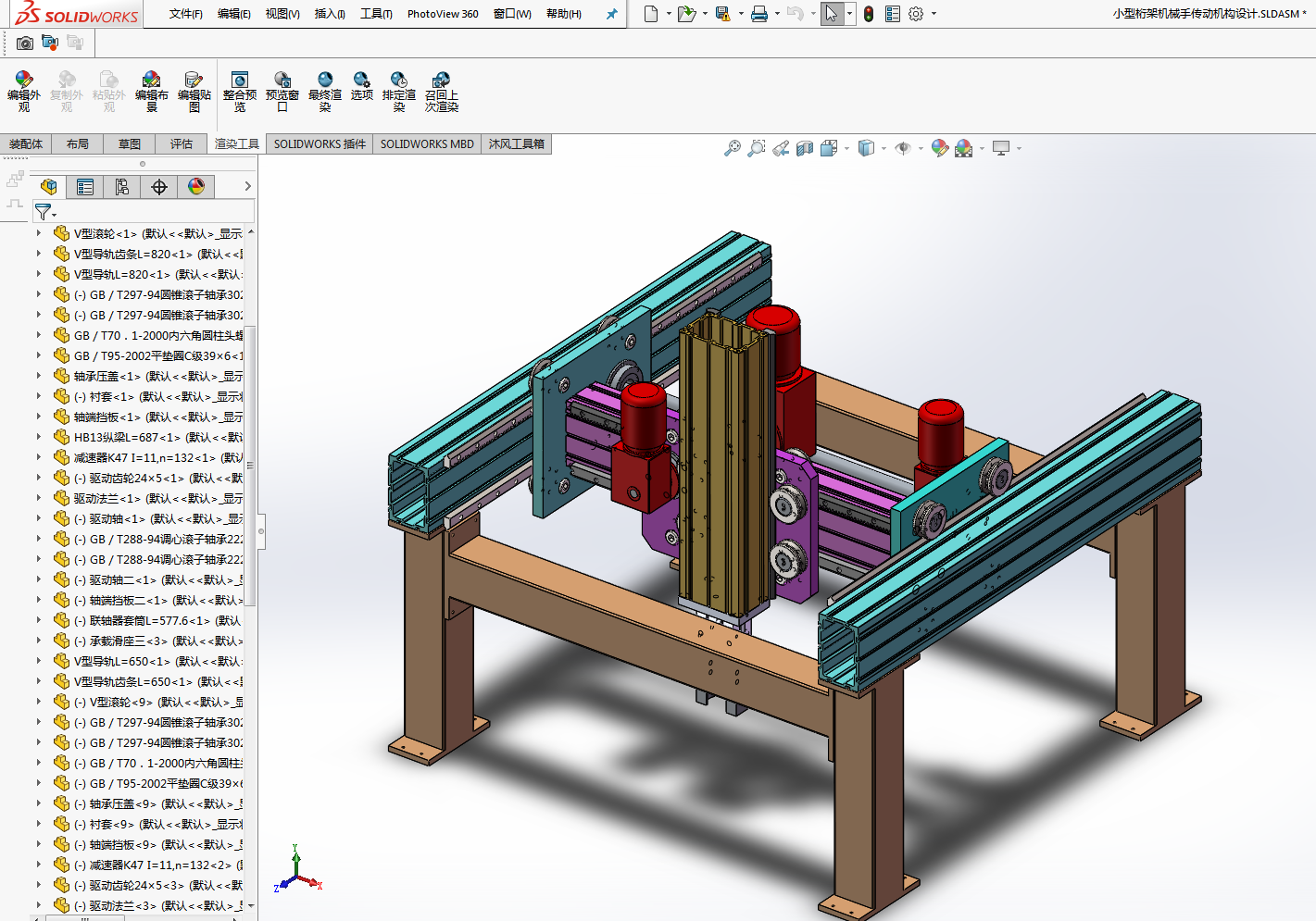

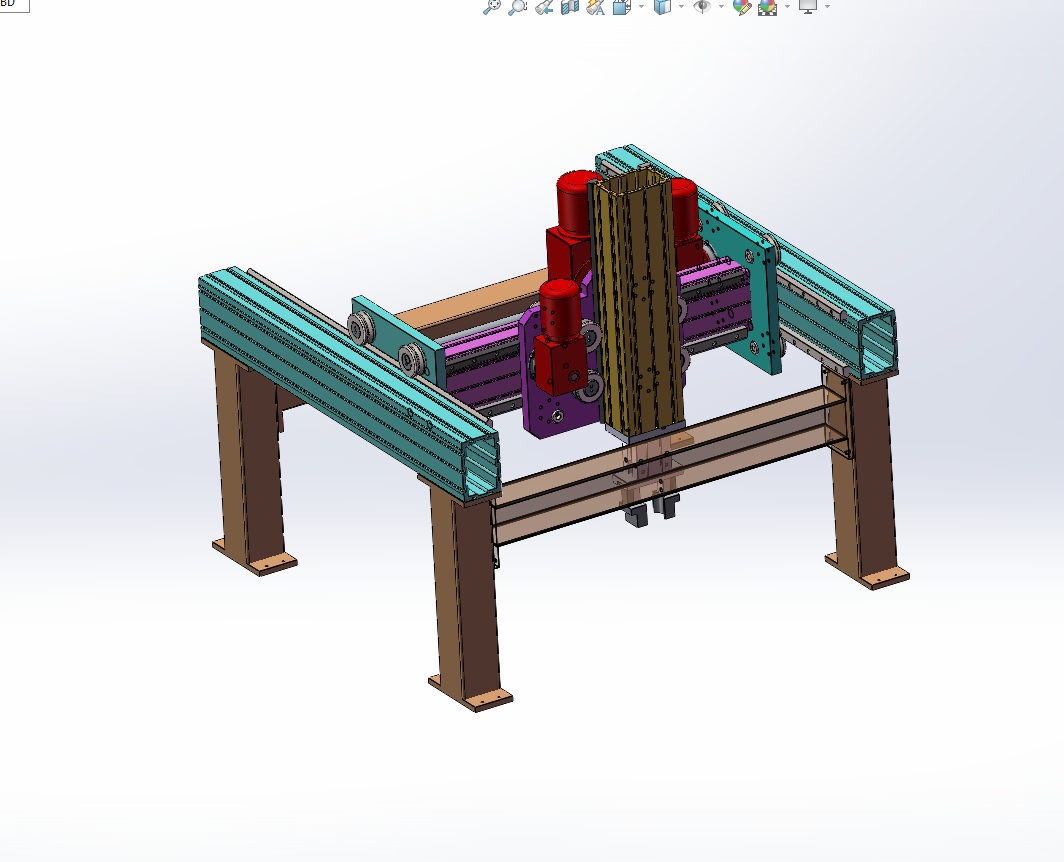

小型桁架机械手设计AutoCAD,SolidWorks 3D模型

3D模型名称为：小型桁架机械手设计，属于机械设备，智能装置分类，软件为AutoCAD,SolidWorks, 三维模型格式为dwg,sldprt,sldasm,pdf，可在线预览，可编辑，可供设计参考

平面图

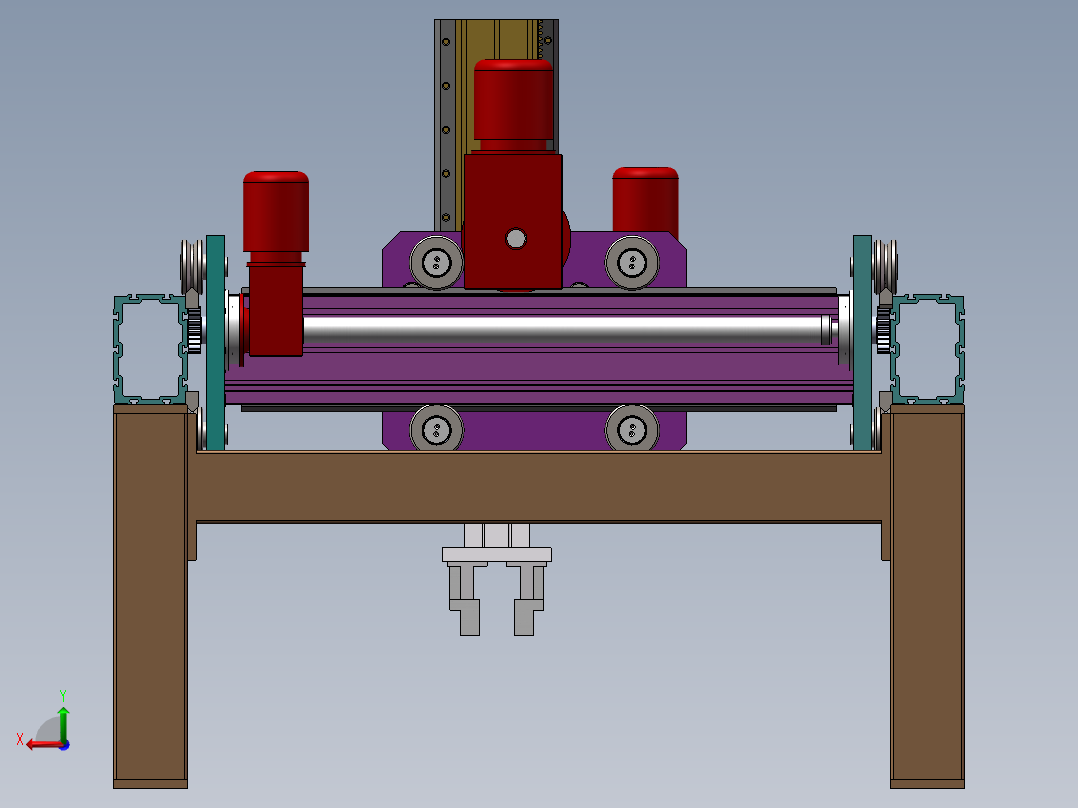

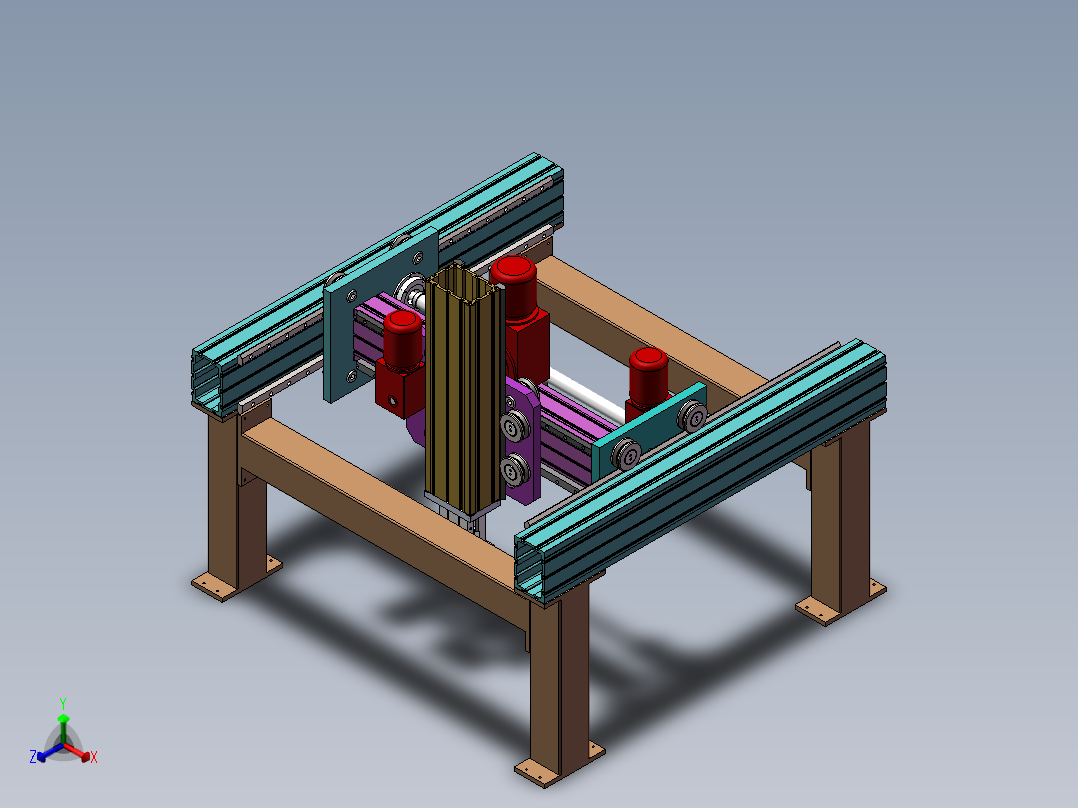

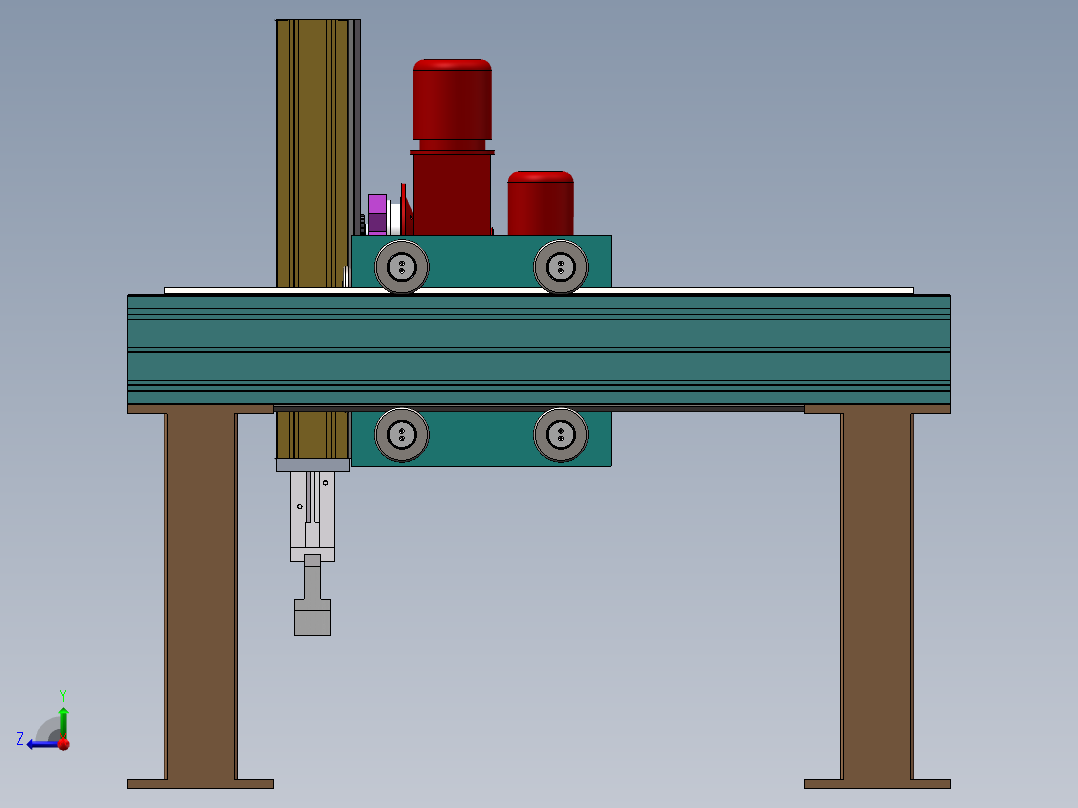

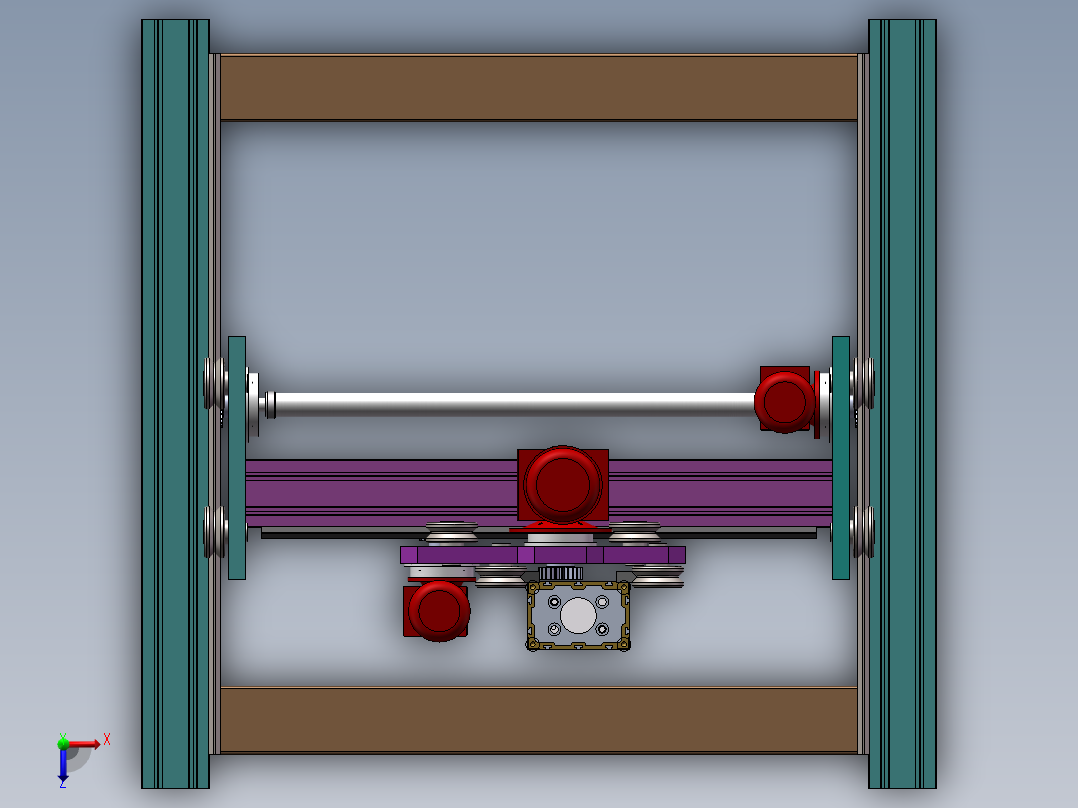

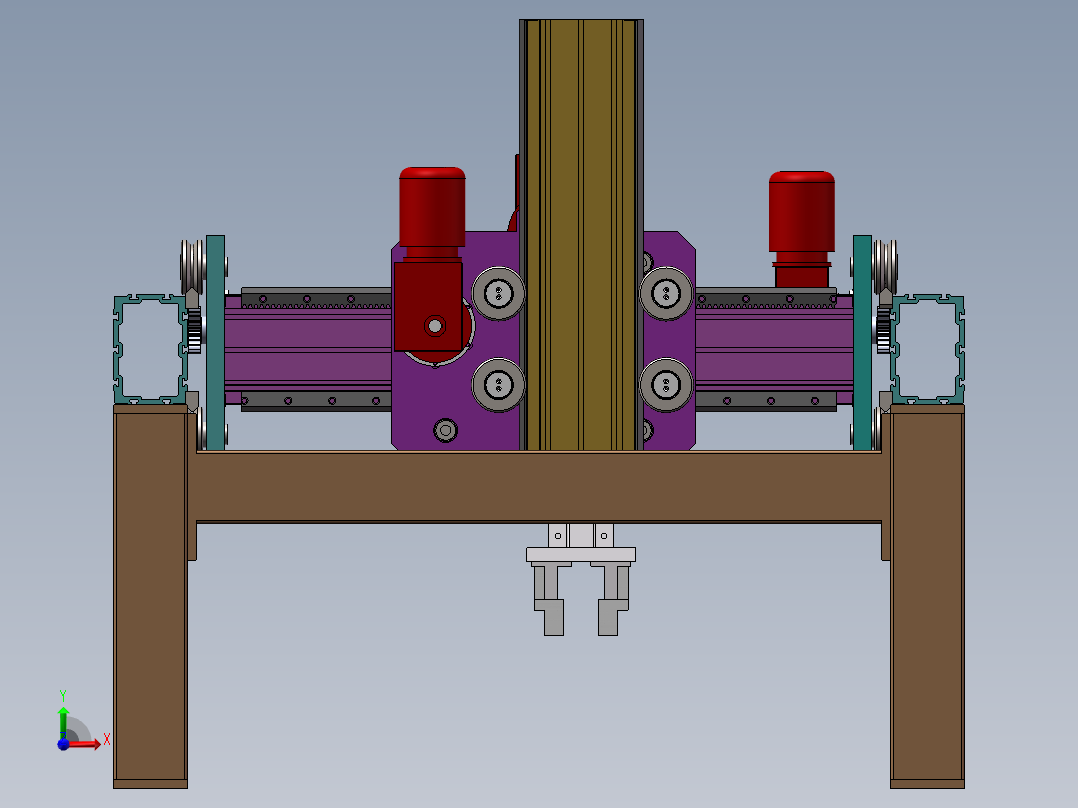

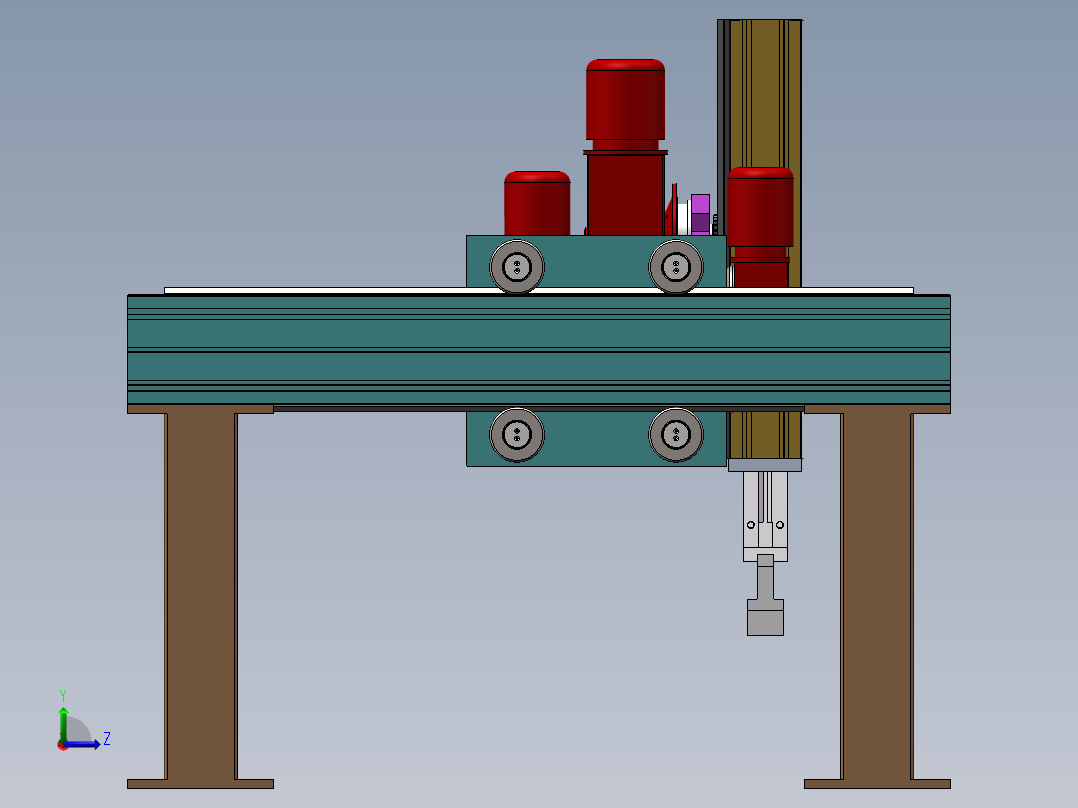

3D视图

加入收藏

模型参数

模型ID：10372554

模型大小：27.12M

软件版本： AutoCAD 2022,SolidWorks

模型格式：dwg,sldprt,sldasm,pdf

是否可编辑：可修改，包括参数

上传时间：2026-02-17

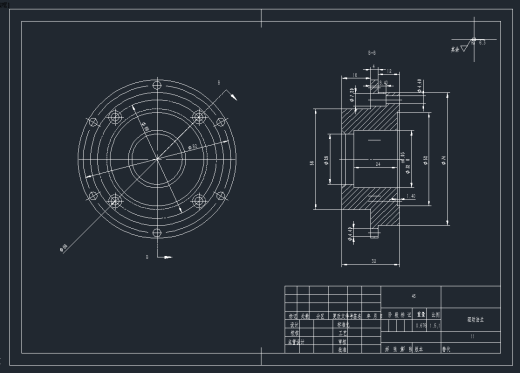

图纸介绍：

下载模型

采葑

+ 关注

作品: 0

粉丝: 0

文件列表

1. 1710053052067.jpg

42.6 KB

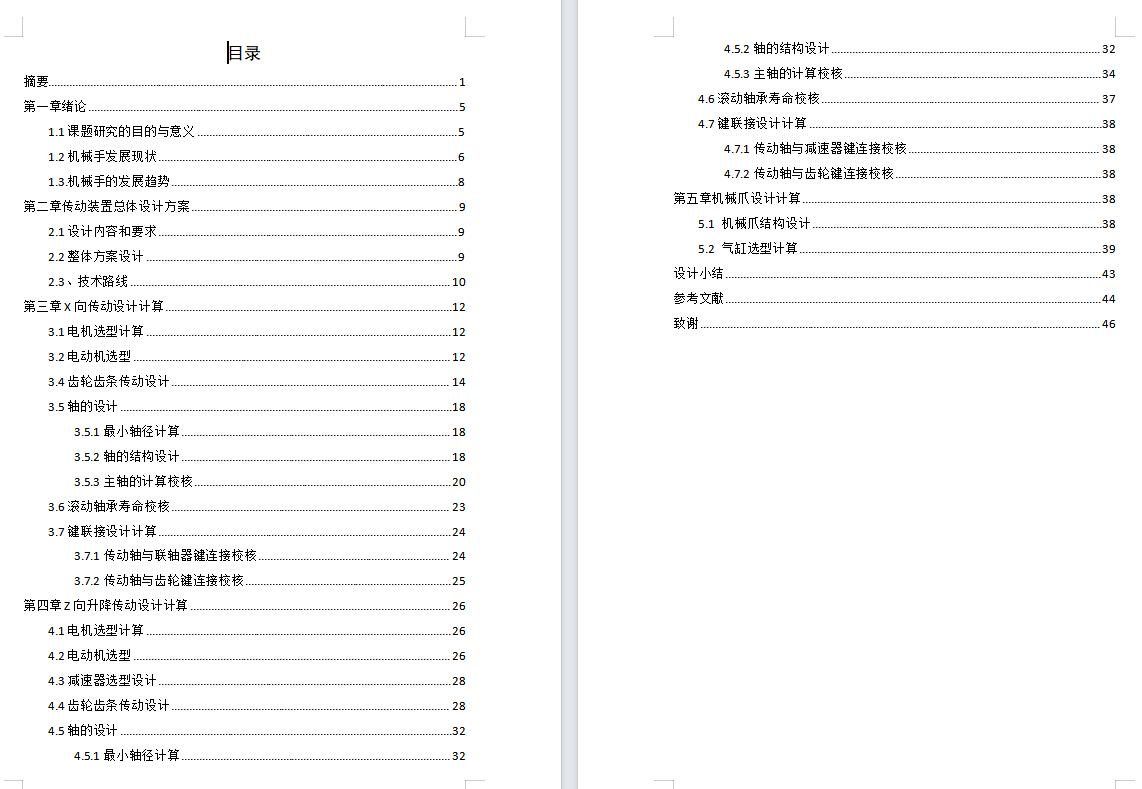

2. 1710053062934.jpg

31.6 KB

3. 1710053331259.jpg

163 KB

4. 1710053331280.jpg

219 KB

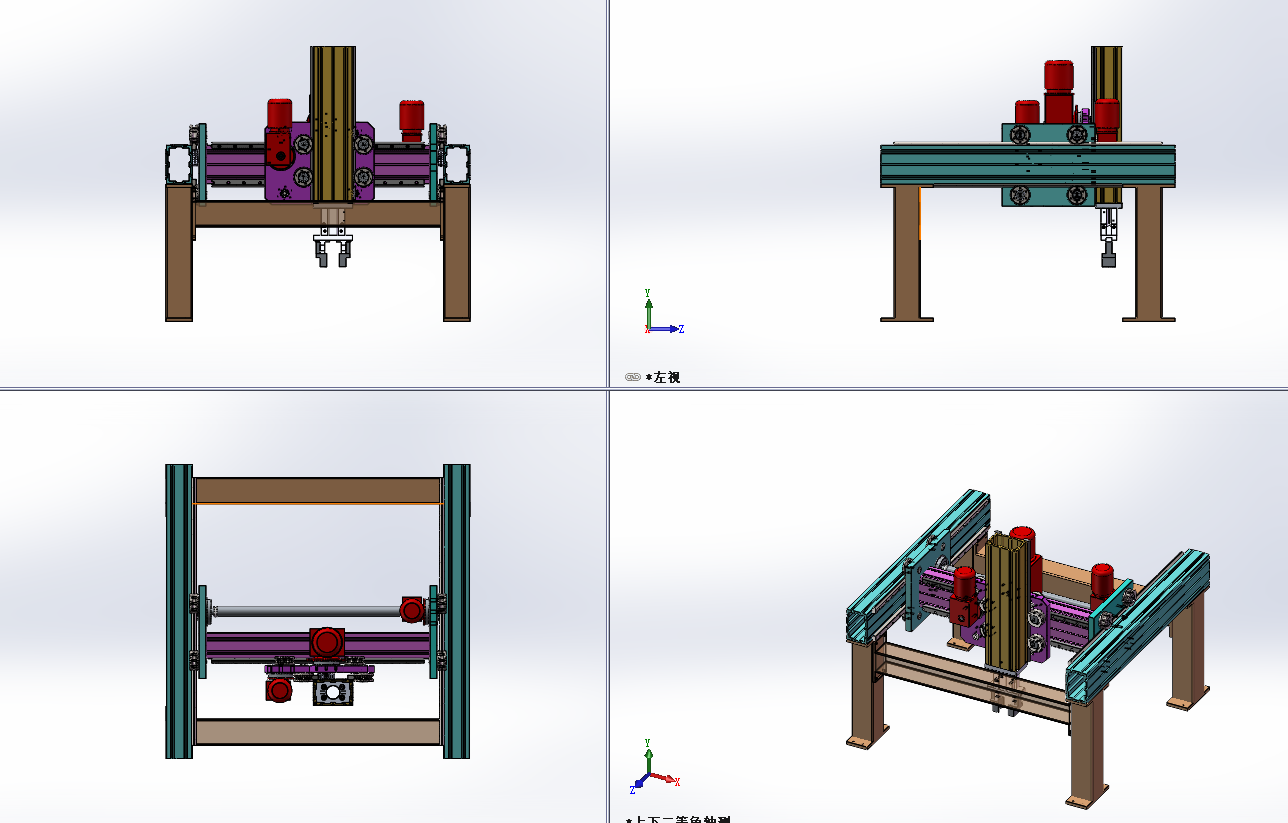

5. 1710053331296.jpg

267 KB

6. 1710053331312.jpg

227 KB

7. 1710053331325.jpg

39.2 KB

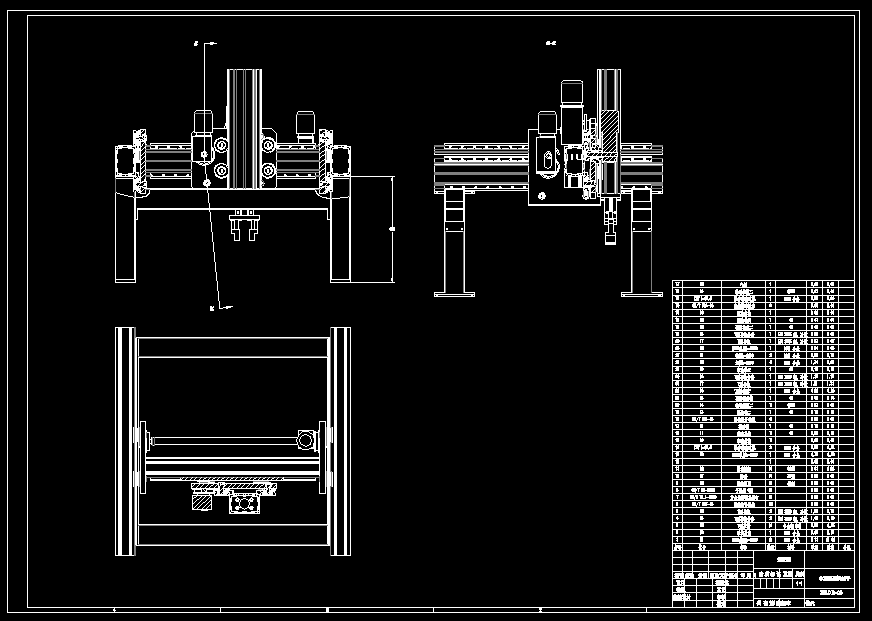

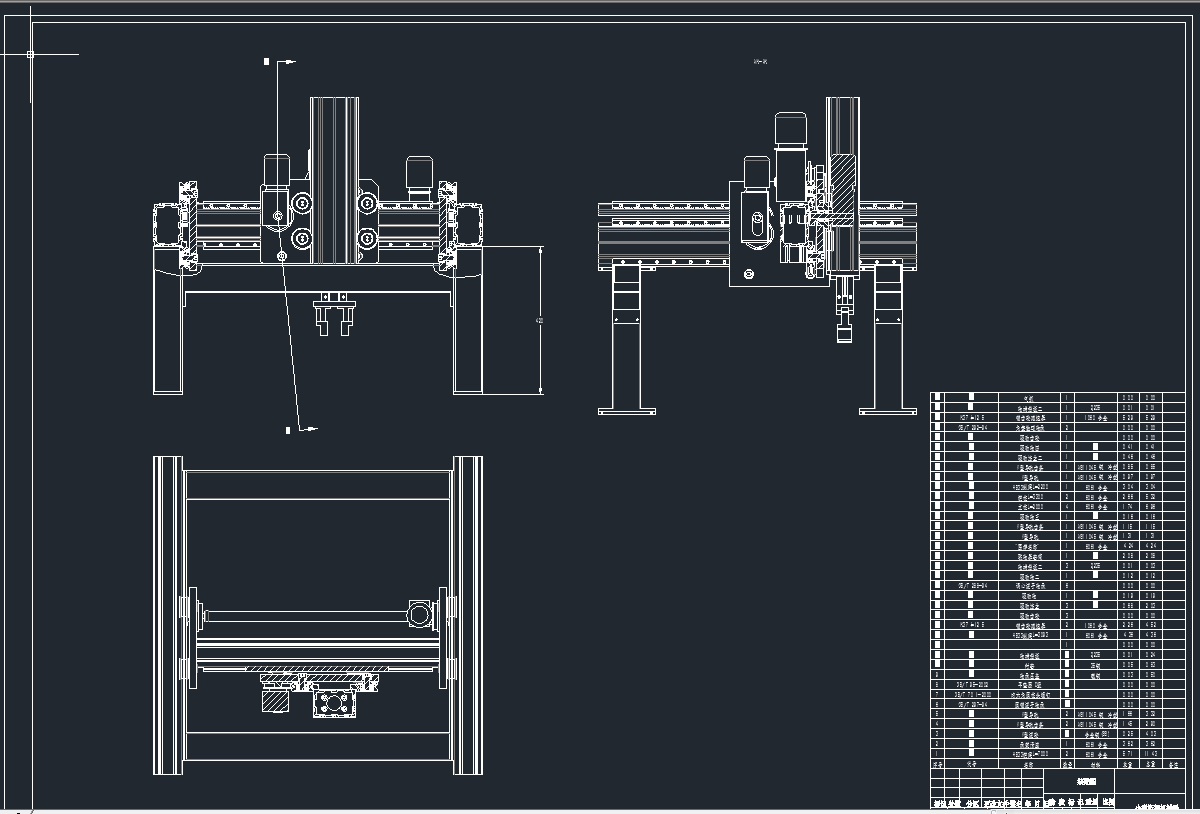

8. A0装配图.DWG

511 KB

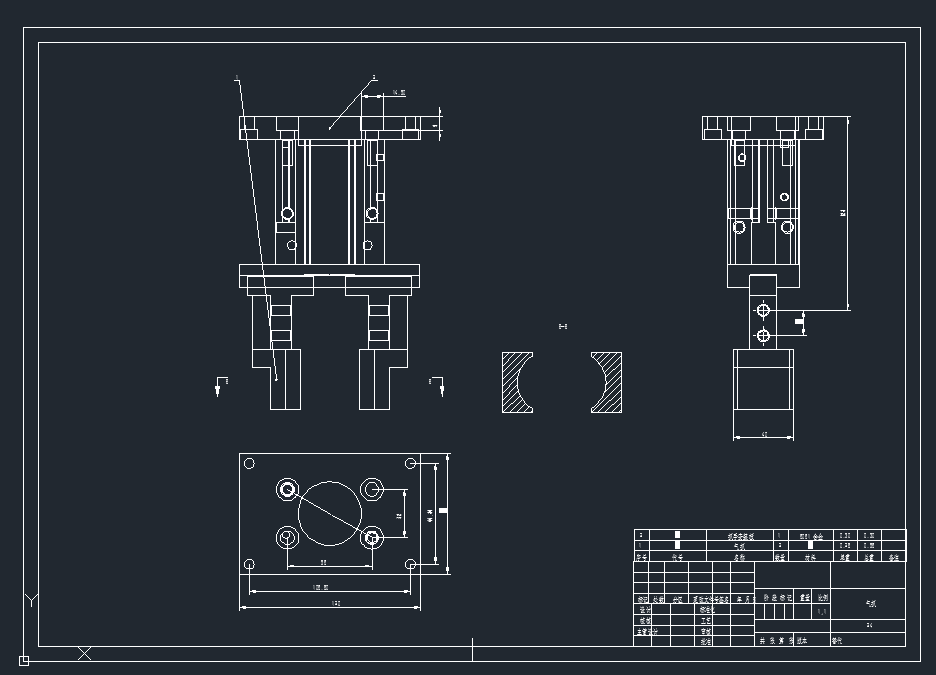

9. A3抓手.DWG

64.6 KB

10. A3抓手板.DWG

57.5 KB

11. A3抓手板.SLDDRW

145 KB

12. A3纵梁.DWG

61.3 KB

13. A3纵梁L=687.SLDDRW

110 KB

14. A3驱动法兰.DWG

61 KB

15. A3驱动法兰.SLDDRW

156 KB

16. GB／T288-94调心滚子轴承22208C.SLDPRT

558 KB

17. GB／T292-94角接触球轴承7212C.SLDPRT

300 KB

18. GB／T297-94圆锥滚子轴承30210.SLDPRT

381 KB

19. GB／T70．1-2000内六角圆柱头螺钉M36×100.SLDPRT

144 KB

20. GB／T95-2002平垫圈C级39×6.SLDPRT

61.9 KB

21. HB13横梁L=900.SLDPRT

312 KB

22. HB13纵梁L=480.SLDPRT

373 KB

23. HB13纵梁L=687.SLDPRT

369 KB

24. HB33横梁L=7000.SLDPRT

213 KB

25. MHZ2-40D(30_0).SLDDRW

146 KB

26. MHZ2-40D(30_0).sldasm

183 KB

27. MHZ2-40D_Body(0).sldprt

318 KB

28. MHZ2-40D_Finger(0).sldprt

108 KB

29. V型导轨L=480.SLDPRT

116 KB

30. V型导轨L=650.SLDPRT

127 KB

31. V型导轨L=820.SLDPRT

135 KB

32. V型导轨齿条.SLDPRT

1.02 MB

33. V型导轨齿条L=480.SLDPRT

405 KB

34. V型导轨齿条L=650.SLDPRT

514 KB

35. V型导轨齿条L=820.SLDPRT

605 KB

36. V型滚轮.SLDPRT

231 KB

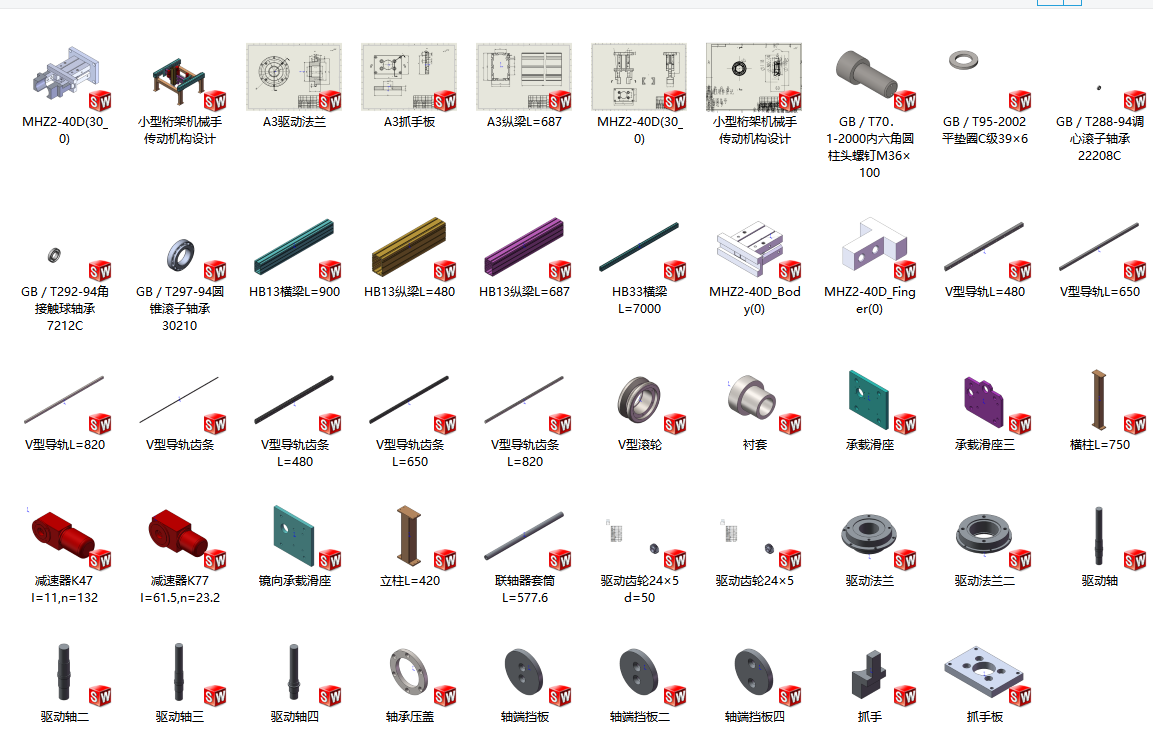

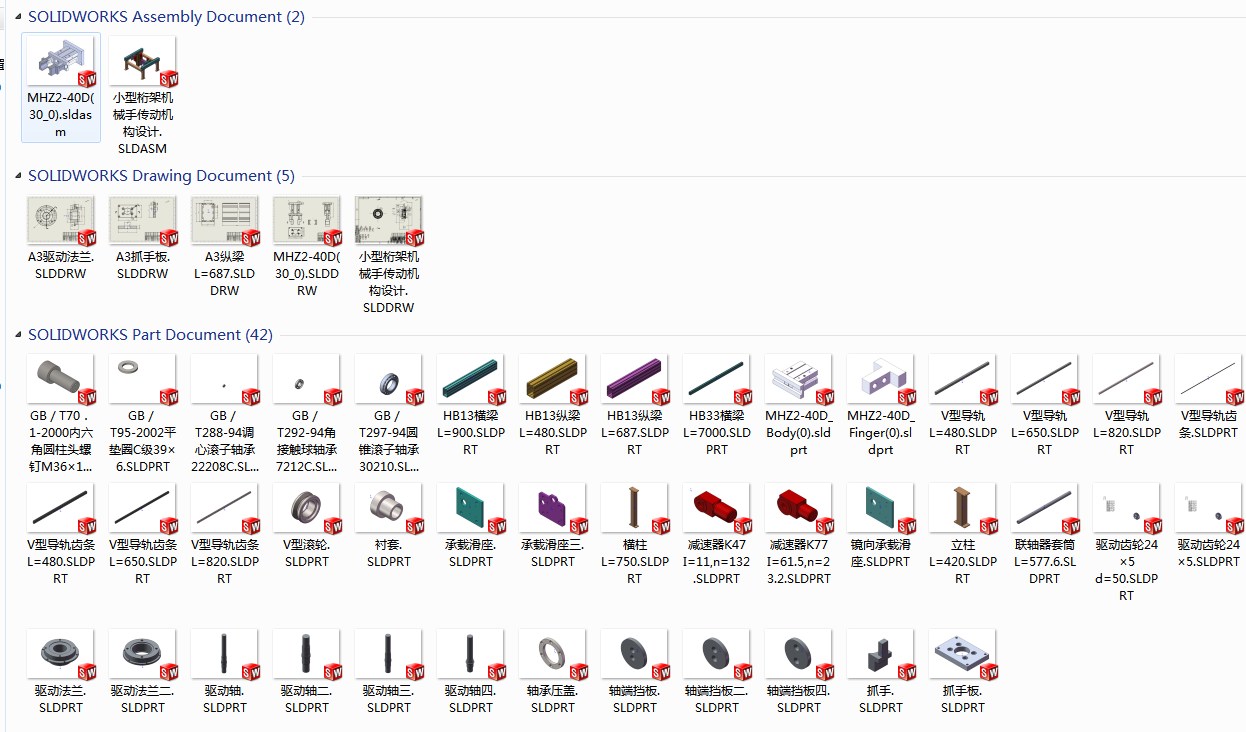

37. 三维所有零件预览.png

135 KB

38. 减速器K47 I=11,n=132.SLDPRT

190 KB

39. 减速器K77 I=61.5,n=23.2.SLDPRT

203 KB

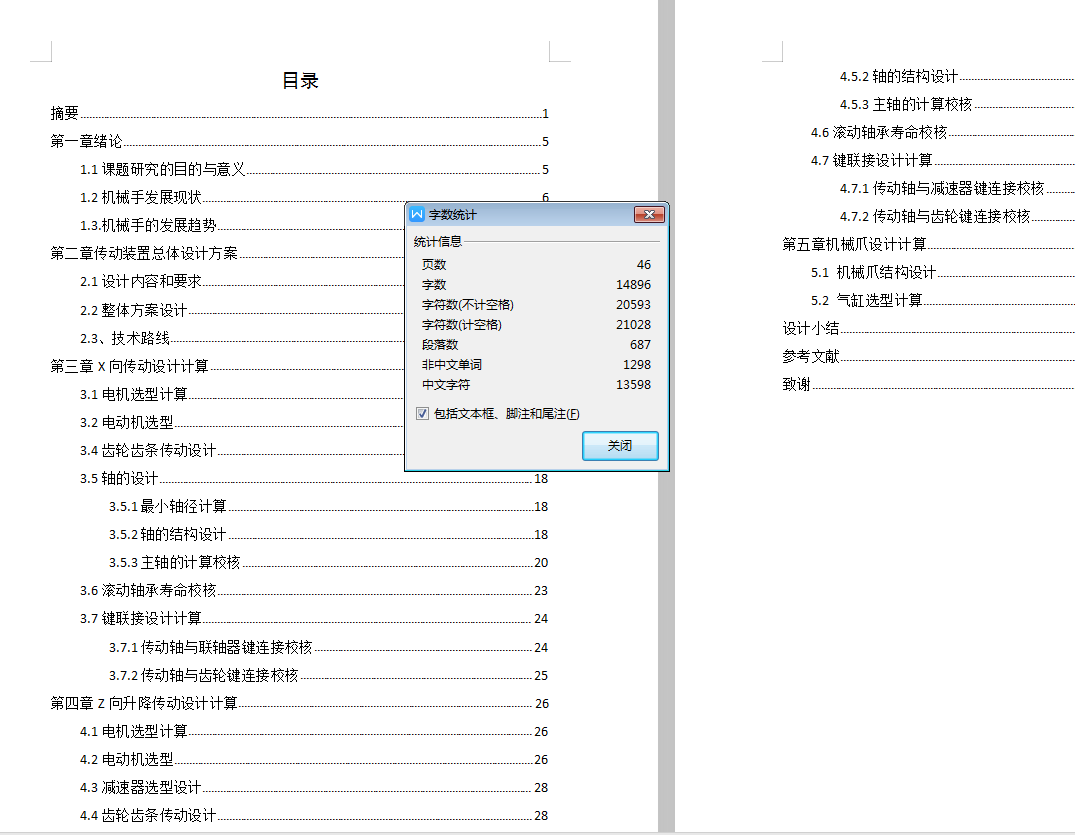

40. 字数预览.png

51.2 KB

41. 小型桁架机械手传动机构设计.SLDASM

2.33 MB

42. 小型桁架机械手传动机构设计.SLDDRW

10.2 MB

43. 所有文件预览.png

91.7 KB

44. 承载滑座.SLDPRT

154 KB

45. 承载滑座三.SLDPRT

214 KB

46. 抓手.SLDPRT

98.3 KB

47. 抓手.png

15.4 KB

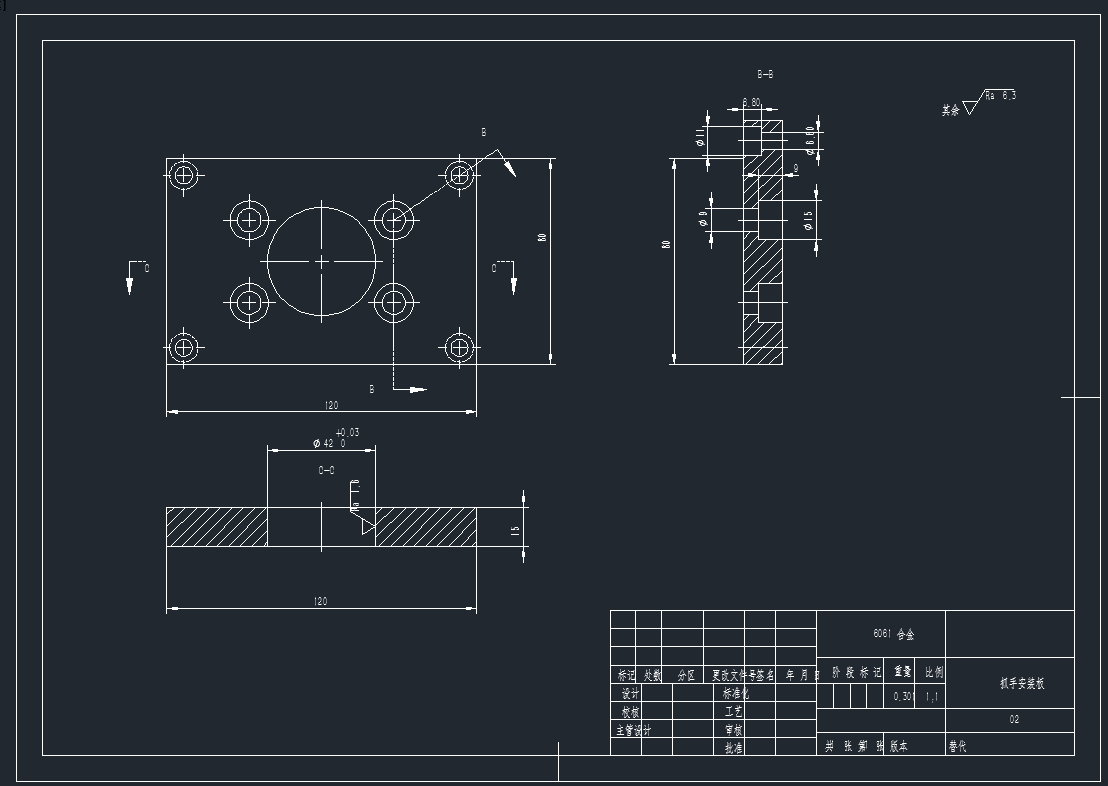

48. 抓手安装板.png

21.8 KB

49. 抓手板.SLDPRT

135 KB

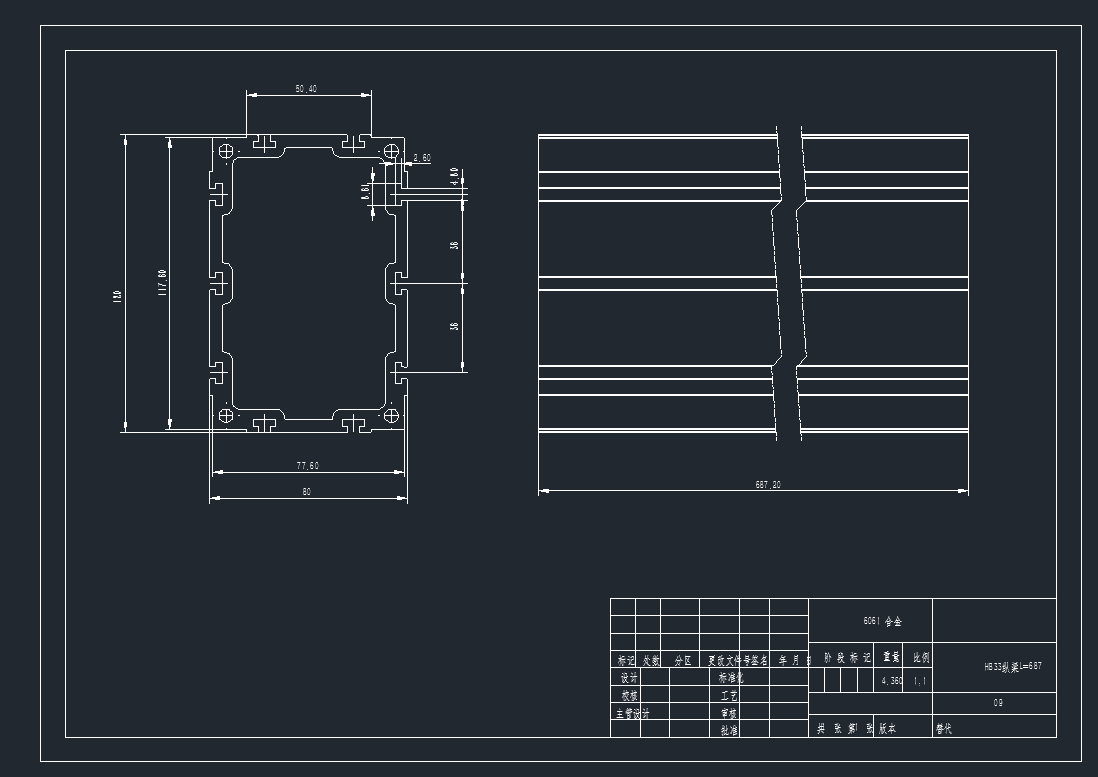

50. 梁.png

16.9 KB

51. 模型树.png

494 KB

52. 横柱L=750.SLDPRT

126 KB

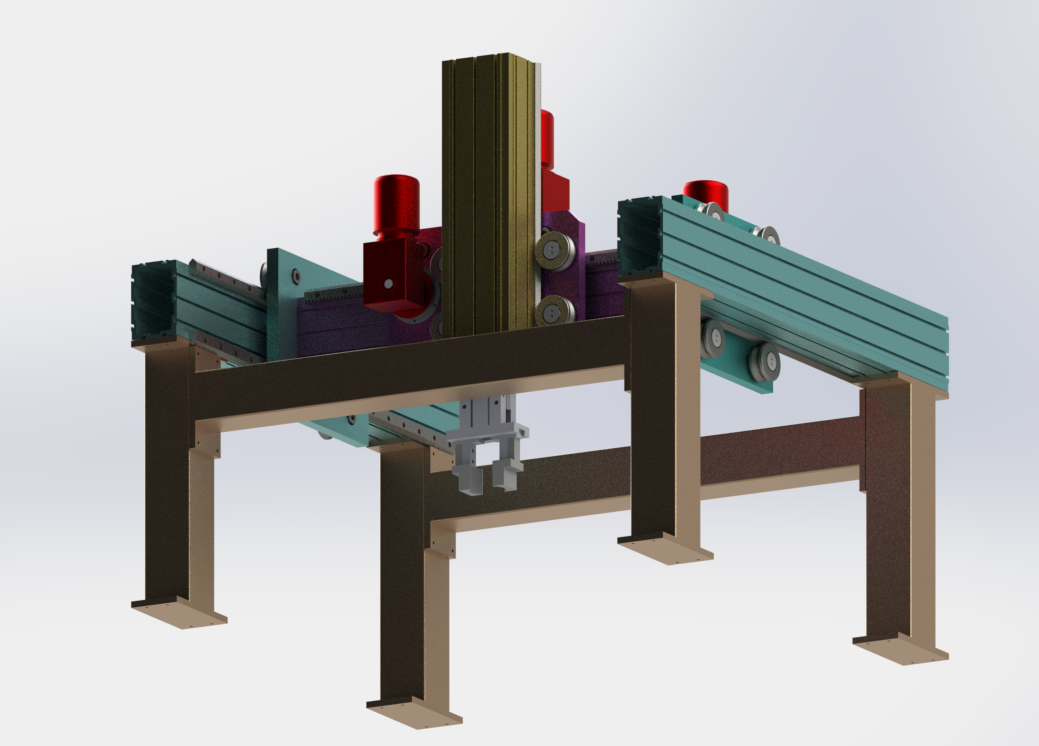

53. 渲染图.png

459 KB

54. 立柱L=420.SLDPRT

132 KB

55. 联轴器套筒L=577.6.SLDPRT

87.9 KB

56. 英文文献翻译.docx

17 KB

57. 英文文献翻译原文.pdf

105 KB

58. 衬套.SLDPRT

111 KB

59. 装配图.png

38.8 KB

60. 说明书.docx

602 KB

61. 说明书预览.png

316 KB

62. 轴承压盖.SLDPRT

126 KB

63. 轴端挡板.SLDPRT

110 KB

64. 轴端挡板二.SLDPRT

114 KB

65. 轴端挡板四.SLDPRT

115 KB

66. 镜向承载滑座.SLDPRT

110 KB

67. 驱动法兰.SLDPRT

195 KB

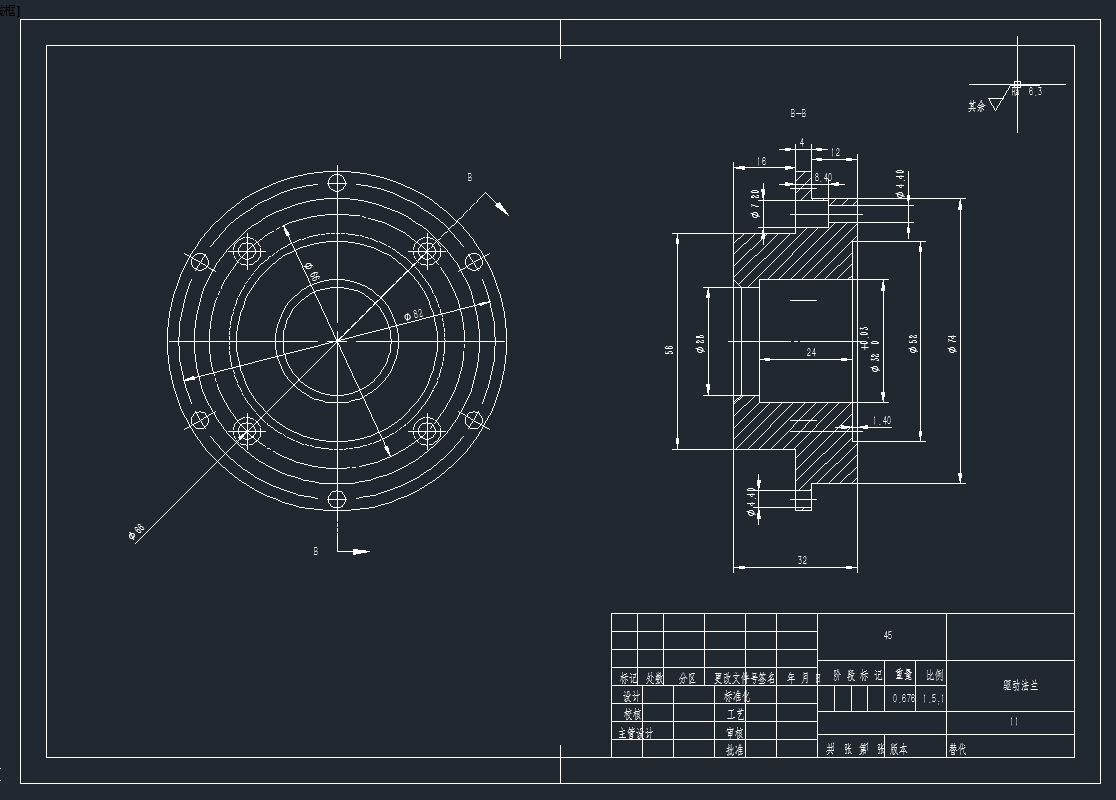

68. 驱动法兰.png

29.8 KB

69. 驱动法兰二.SLDPRT

201 KB

70. 驱动轴.SLDPRT

93.1 KB

71. 驱动轴三.SLDPRT

94.6 KB

72. 驱动轴二.SLDPRT

81.3 KB

73. 驱动轴四.SLDPRT

99.9 KB

74. 驱动齿轮24×5 d=50.SLDPRT

492 KB

75. 驱动齿轮24×5.SLDPRT

584 KB
