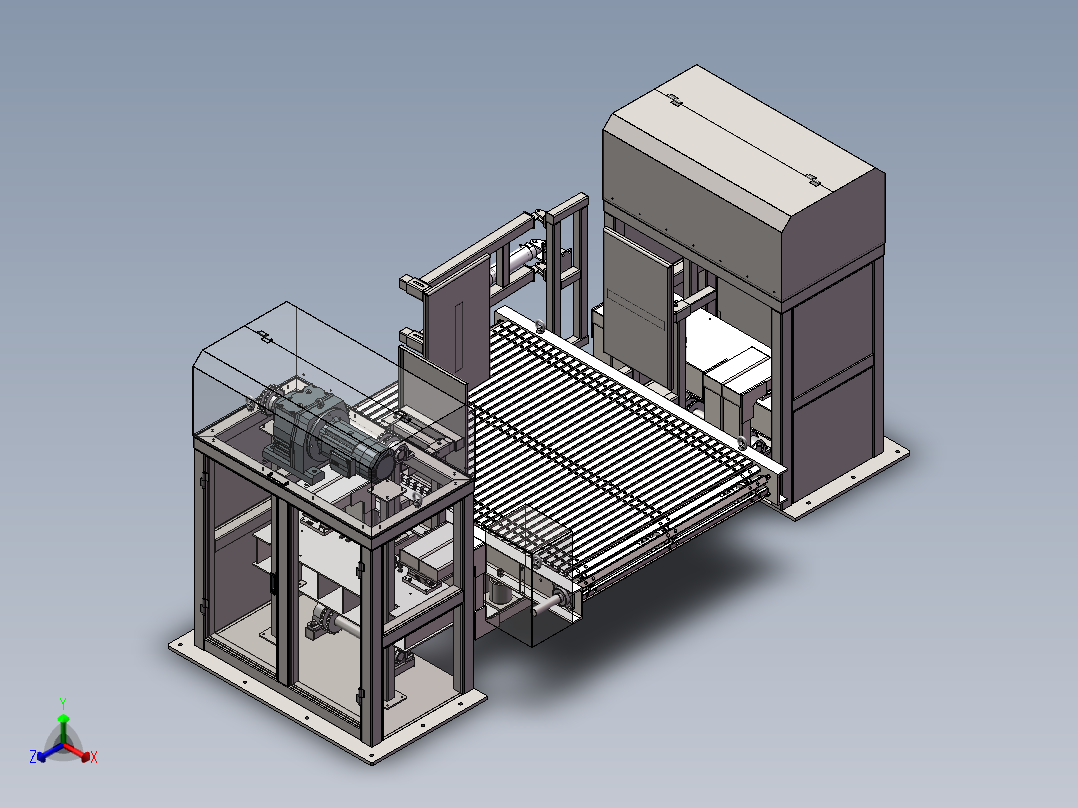

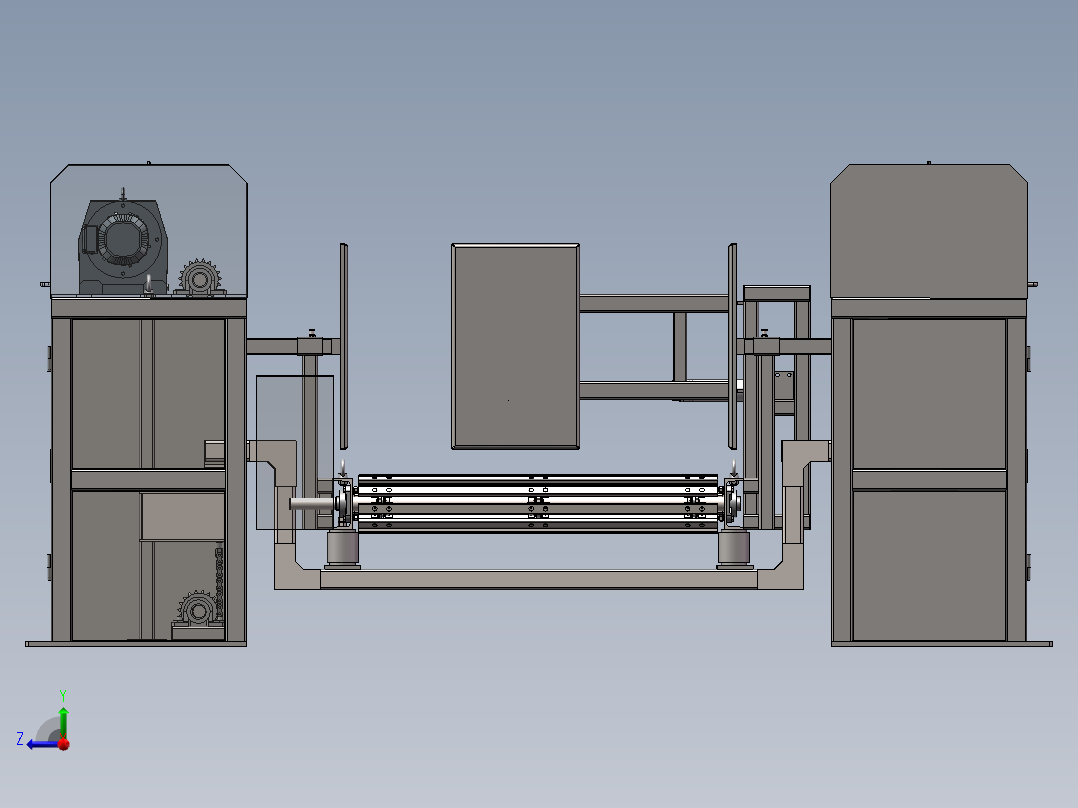

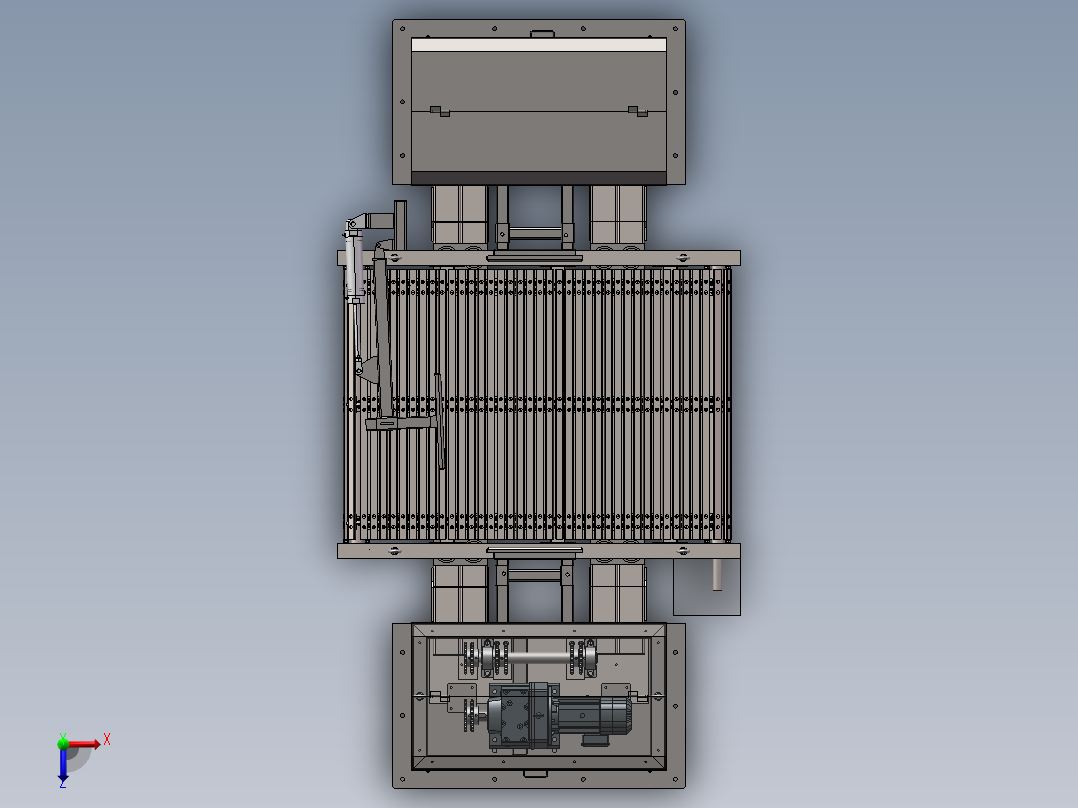

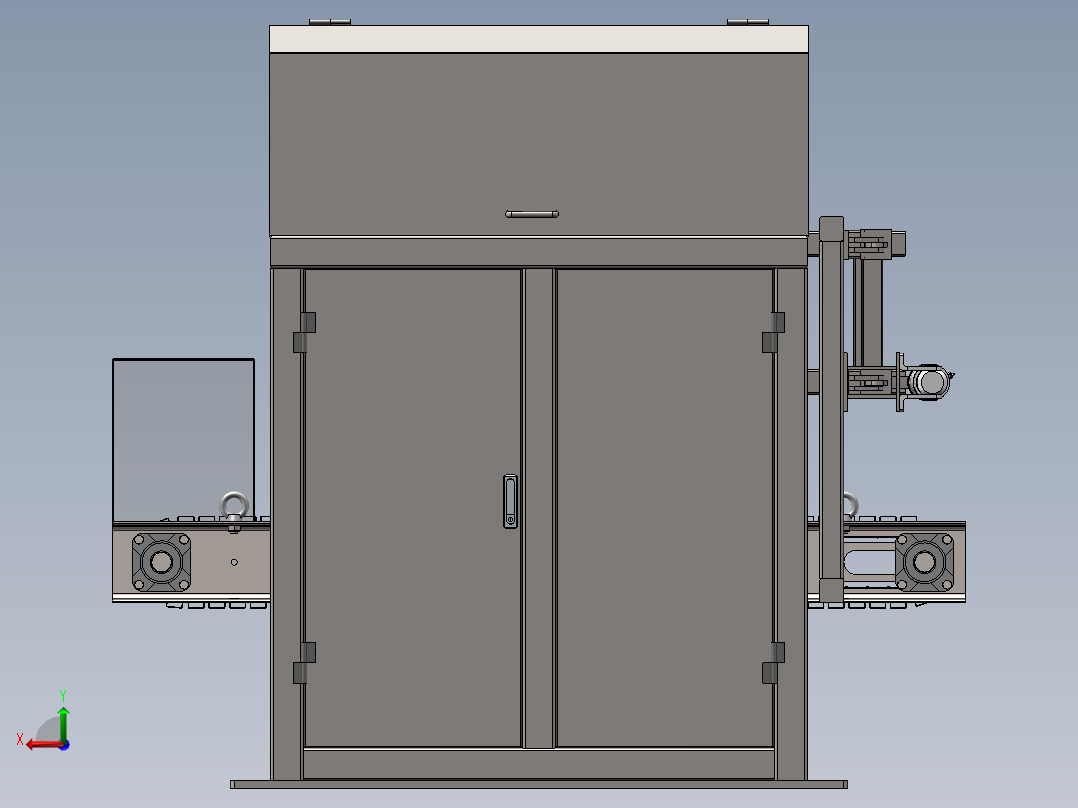

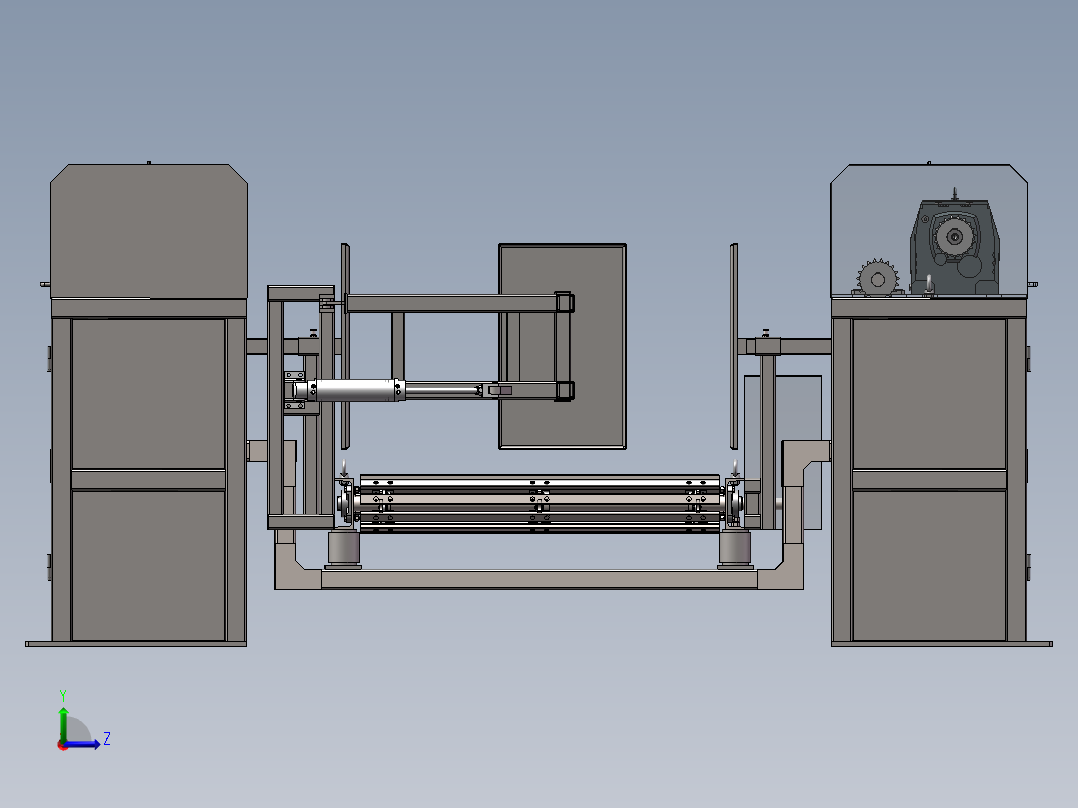

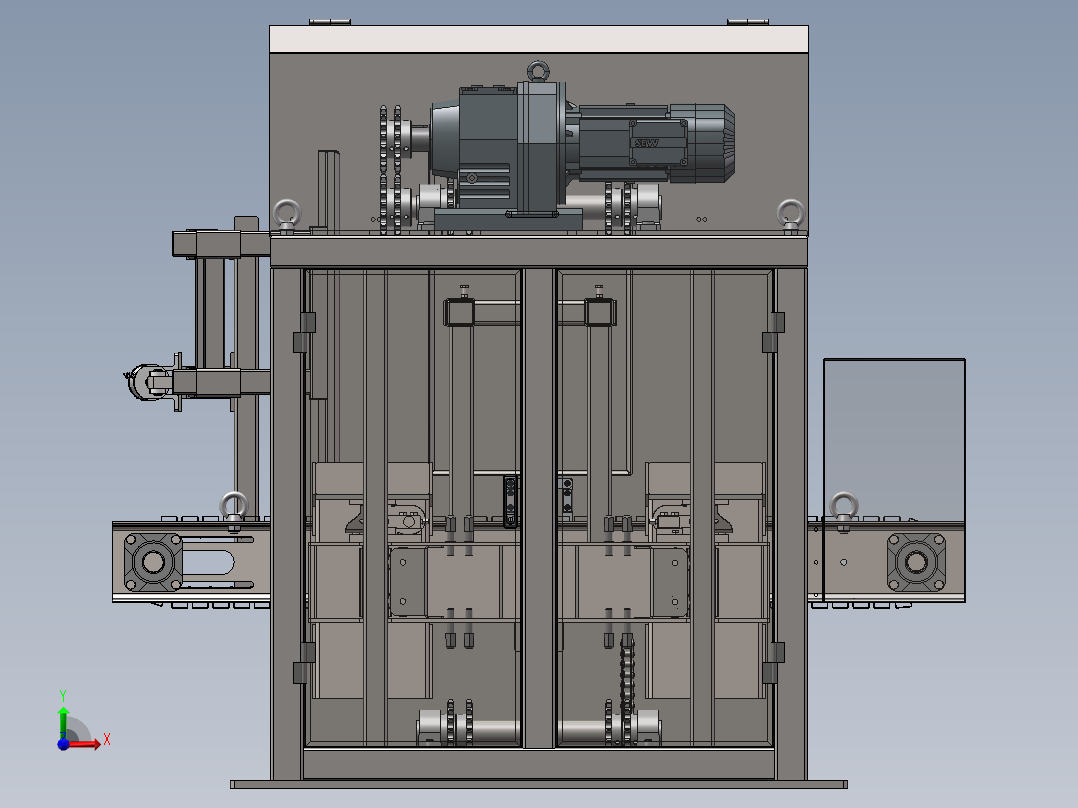

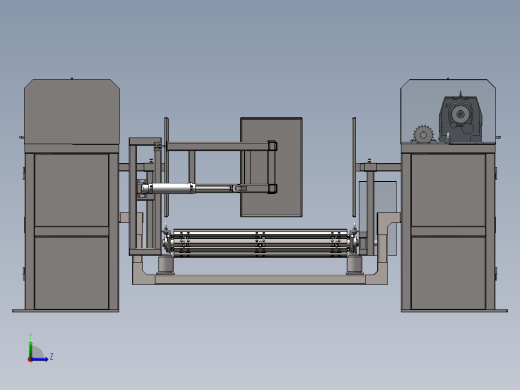

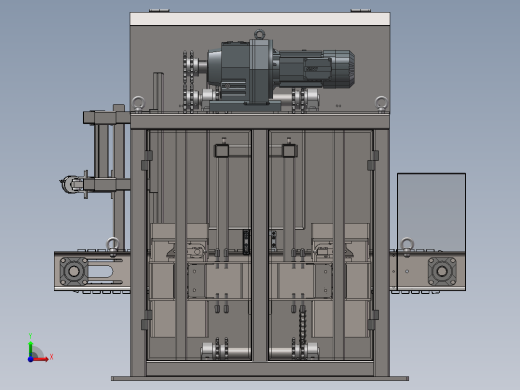

称重功能重载型板链线（sw19可编辑+工程图）AutoCAD,SolidWorks,step 三维模型
三维机械图纸名称为：称重功能重载型板链线（sw19可编辑+工程图），属于机械设备，非标机械分类，软件为AutoCAD,SolidWorks,step, 三维模型格式为dwg,sldprt,pdf,sldasm,step，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10371837
模型大小：38.73M
软件版本： AutoCAD 2019,SolidWorks,step
模型格式：dwg,sldprt,pdf,sldasm,step
是否可编辑：可修改，包括参数
上传时间：2026-02-06
图纸介绍：
下载模型
文件列表
1. 20#槽钢.DWG
78.2 KB
2. 20#槽钢.SLDDRW
150 KB
3. 20#槽钢.SLDPRT
192 KB
4. 30025861.sldprt
54.8 KB
5. 30654679_IND360彩页样本资料.pdf
525 KB
6. 50节距链轮.DWG
55.3 KB
7. 50节距链轮.SLDDRW
125 KB
8. 50节距链轮.SLDPRT
164 KB
9. 60焊接管.SLDPRT
118 KB
10. 61807171_QUILT_1.sldprt
37 KB
11. 61807171_QUILT_2.sldprt
37.8 KB
12. 61807171_QUILT_3.sldprt
37.2 KB
13. 61807171_QUILT_4.sldprt
37.9 KB
14. 61807171_QUILT_5.sldprt
36.9 KB
15. 61807171_QUILT_6.sldprt
37.4 KB
16. 61807171_SOLID_1.sldprt
49 KB
17. 61807185_QUILT_1.sldprt
37.5 KB
18. 61807185_SOLID_1.sldprt
46.2 KB
19. 61807189.sldprt
55.4 KB
20. 61807200.sldprt
39.5 KB
21. 61807202.sldprt
41.2 KB
22. 61807204.sldprt
39.4 KB
23. 61807209.sldprt
49.3 KB
24. 61807213.sldprt
50.1 KB
25. 61807219-1.sldprt
49.7 KB
26. 61807219.sldprt
49.8 KB
27. 61807324-U.sldprt
65.4 KB
28. 61807328-1.sldprt
151 KB
29. 61807328.sldprt
151 KB
30. 61807396-1.sldprt
49.4 KB
31. 61807396.sldprt
50.3 KB
32. 68000587-1.sldprt
36.7 KB
33. 68000587.sldprt
36.8 KB
34. 68001919-1.sldprt
37.2 KB
35. 68001919.sldprt
37 KB
36. 70短管.SLDPRT
108 KB
37. CG5EA80SV_250_0_1_0.SLDASM
593 KB
38. GT-48气动震动器.SLDPRT
86.5 KB
39. KA57_TDRN90L4.SLDASM
2.29 MB
40. KA57护罩.DWG
60.3 KB
41. KA57护罩.SLDDRW
119 KB
42. KA57护罩.SLDPRT
234 KB
43. LC_0745_1T_QUILT_1.sldprt
37.9 KB
44. LC_0745_1T_SOLID_1.sldprt
80.6 KB
45. LC_0745_1T_SOLID_2.sldprt
32.9 KB
46. LKBMF60UU-SUS304.SLDDRW
117 KB
47. M18x120L螺纹杆.DWG
40.7 KB
48. M18x120L螺纹杆.SLDDRW
98.4 KB
49. M18x120L螺纹杆.SLDPRT
59 KB
50. M18x200L螺纹杆.SLDPRT
53.1 KB
51. M20吊环.SLDASM
259 KB
52. MN21018.sldprt
70.1 KB
53. MultiMount AC防腐防爆称重模块样本.pdf
1.73 MB
54. R97DRN100L4BE5_20210904_014854_JAh8Vzkb80CHrZJZHQWYpQ.SLDPRT
1000 KB
55. UCF210.SLDPRT
174 KB
56. UCP210.SLDPRT
166 KB
57. VLL02-80-19-D50.SLDPRT
341 KB
58. VLL02-80-19-D55.DWG
193 KB
59. VLL02-80-19-D55.SLDDRW
160 KB
60. VLL02-80-19-D55.SLDPRT
348 KB
61. VLL02-80-19-D60.SLDDRW
162 KB
62. VLL02-80-19-D60.SLDPRT
345 KB
63. VML02-80-10-A.SLDASM
296 KB
64. VSS01-80.SLDPRT
134 KB
65. multimount_220kg-2200kg.SLDASM
773 KB
66. multimount_220kg-2200kg.SLDDRW
197 KB
67. multimount_220kg-2200kg_3d_asm.DWG
198 KB
68. 上驱动组件.SLDASM
150 KB
69. 下从动组件.SLDASM
165 KB
70. 下支撑管.SLDASM
157 KB
71. 下支撑管.SLDPRT
93.8 KB
72. 下轴承垫管.SLDPRT
128 KB
73. 不锈钢铰链HFP41-100.SLDASM
179 KB
74. 传感器上安装板14.SLDPRT
86.1 KB
75. 伸缩组件.DWG
99.9 KB
76. 伸缩组件.SLDASM
215 KB
77. 伸缩组件.SLDDRW
138 KB
78. 侧固定方管架.SLDPRT
290 KB
79. 侧固定架底板.SLDPRT
109 KB
80. 侧固定架组件.DWG
373 KB
81. 侧固定架组件.SLDASM
885 KB
82. 侧固定架组件.SLDDRW
275 KB
83. 侧夹板1.SLDPRT
186 KB
84. 侧开门.SLDPRT
171 KB
85. 侧焊管件.SLDPRT
252 KB
86. 减震垫.SLDPRT
89 KB
87. 减震垫下安装板.SLDPRT
73.8 KB
88. 加强板.SLDPRT
69.9 KB
89. 固定柱上面板.SLDPRT
185 KB
90. 大滚珠链条1.DWG
48.1 KB
91. 大滚珠链条1.SLDASM
223 KB
92. 大滚珠链条1.SLDDRW
110 KB
93. 大滚珠链条2.SLDASM
136 KB
94. 安装方管.SLDPRT
91.1 KB
95. 导向滑轮.SLDPRT
148 KB
96. 导向焊接组件.SLDASM
58.1 KB
97. 导向管.SLDPRT
65.3 KB
98. 导向管焊接板.SLDPRT
82.4 KB
99. 导杆组件.DWG
134 KB
100. 导杆组件.SLDASM
637 KB
101. 导杆组件.SLDDRW
157 KB
102. 导轨板.SLDPRT
62.5 KB
103. 封板1.SLDPRT
115 KB
104. 把手.SLDPRT
138 KB
105. 挡板组件焊接.SLDPRT
195 KB
106. 提升上护罩 - 固定.SLDPRT
153 KB
107. 提升上护罩-活动.SLDPRT
129 KB
108. 提升上护罩.DWG
74.8 KB
109. 提升上护罩.SLDDRW
99.7 KB
110. 提升护罩侧板.SLDPRT
57 KB
111. 提升护罩焊接件.SLDASM
243 KB
112. 提升电机链轮.DWG
170 KB
113. 提升电机链轮.SLDASM
234 KB
114. 提升电机链轮.SLDDRW
192 KB
115. 提升轴链轮.DWG
167 KB
116. 提升轴链轮.SLDASM
230 KB
117. 提升轴链轮.SLDDRW
188 KB
118. 方管焊件2.SLDPRT
120 KB
119. 机械手.SLDDRW
208 KB
120. 板链滑轮组.DWG
58.1 KB
121. 板链滑轮组.SLDASM
560 KB
122. 板链滑轮组.SLDDRW
126 KB
123. 板链滑轮钣金.SLDPRT
164 KB
124. 横拉杆焊接.SLDASM
79.6 KB
125. 橡胶弹簧(河南新鼎诚橡胶弹簧).docx
11.2 KB
126. 气缸固定管件.SLDPRT
195 KB
127. 气缸座.SLDPRT
114 KB
128. 涨紧轴.SLDPRT
87.1 KB
129. 滑轮.SLDPRT
191 KB
130. 焊接方管-1.SLDPRT
72.3 KB
131. 焊接方管-2.SLDPRT
91.9 KB
132. 焊接板1.SLDPRT
80 KB
133. 直线轴承安装板1.SLDDRW
107 KB
134. 直线轴承安装板1.SLDPRT
134 KB
135. 直线轴承安装板2.SLDPRT
62.9 KB
136. 直线轴承安装板3.SLDPRT
106 KB
137. 直线轴承安装板4.SLDPRT
62.3 KB
138. 直线轴承安装板5.SLDPRT
59.1 KB
139. 转座.SLDPRT
94 KB
140. 链条从动轴.SLDPRT
109 KB
141. 链条驱动轴.SLDPRT
107 KB
142. 链板线.DWG
826 KB
143. 链板线.SLDASM
2.92 MB
144. 链板线.SLDDRW
678 KB
145. 链板线总装 - V2.DWG
2.48 MB
146. 链板线总装 - V3.DWG
1.06 MB
147. 链板线总装 - V3.SLDASM
3.44 MB
148. 链板线总装 - V3.SLDDRW
948 KB
149. 链板线总装 - V3.STEP
20.5 MB
150. 链板线拉杆.SLDPRT
91.2 KB
151. 链板组装.SLDASM
373 KB
152. 镜向20#槽钢1.SLDPRT
163 KB
153. 防水平面锁XAX26-A132.SLDPRT
258 KB
154. 限位钣金.SLDPRT
114 KB
155. 驱动轴.SLDPRT
92.6 KB
