车床尾架结构设计及仿真AutoCAD,SolidWorks 3D模型

3D模型名称为：车床尾架结构设计及仿真，属于机械设备，机加工设备分类，软件为AutoCAD,SolidWorks, 三维模型格式为sldprt,dwg,sldasm，可在线预览，可编辑，可供设计参考

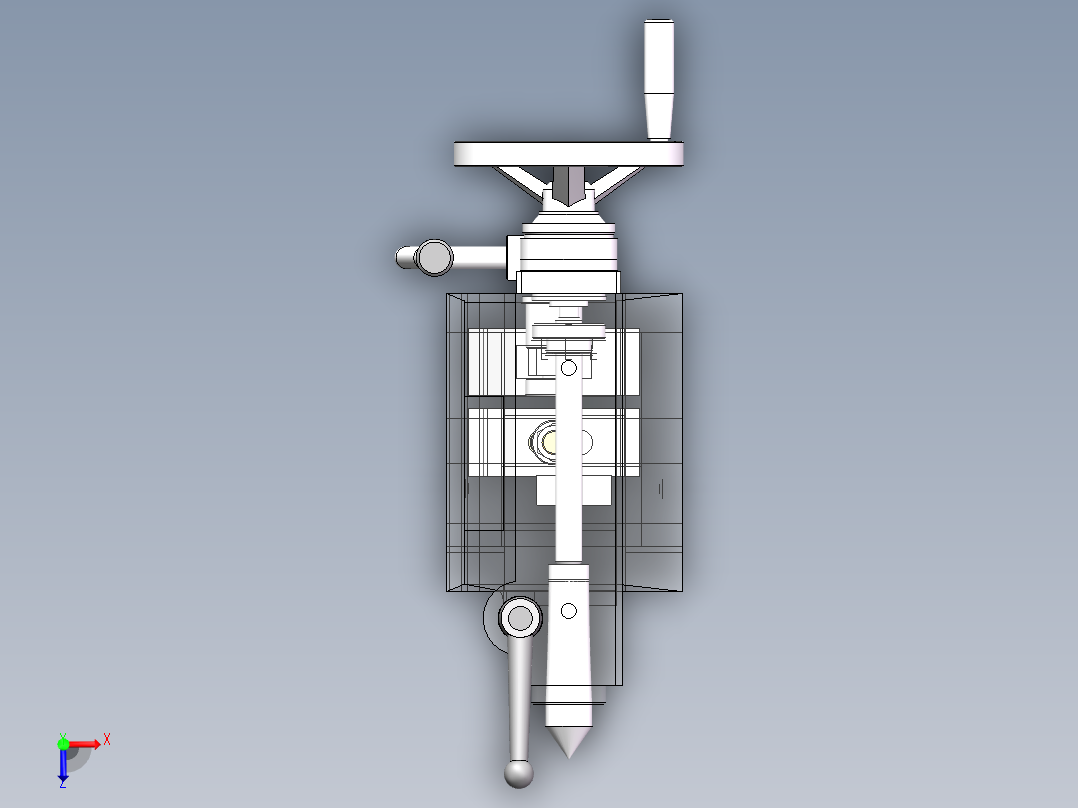

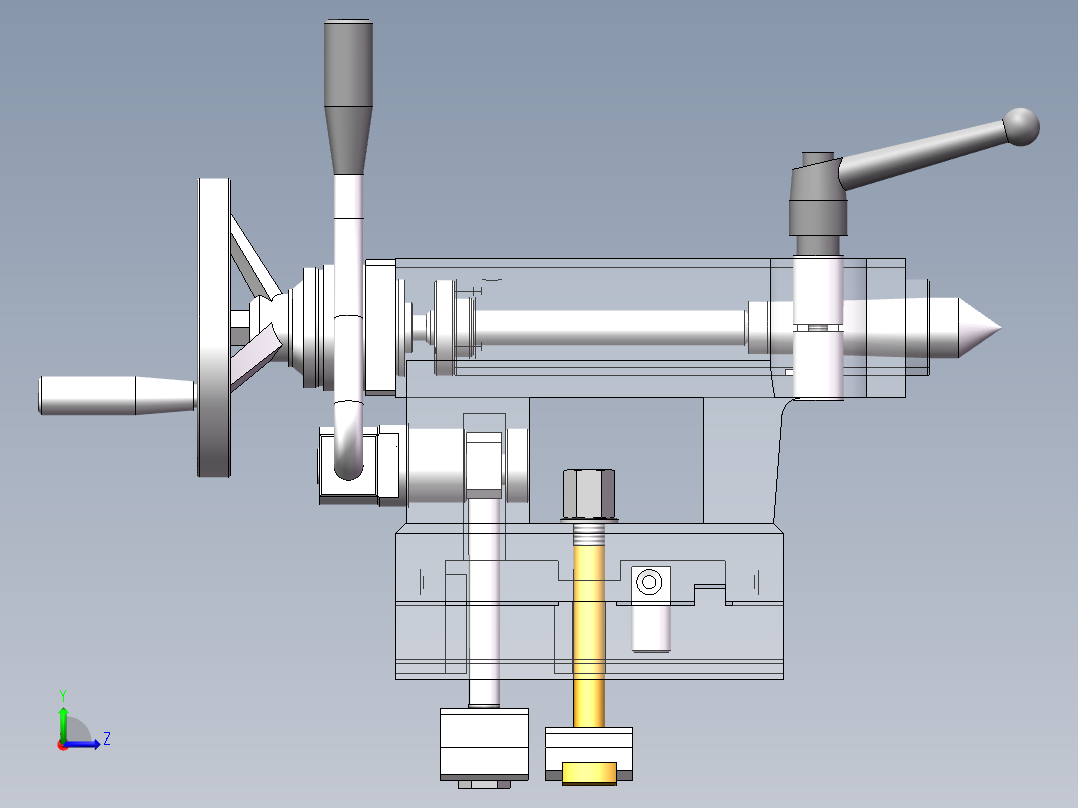

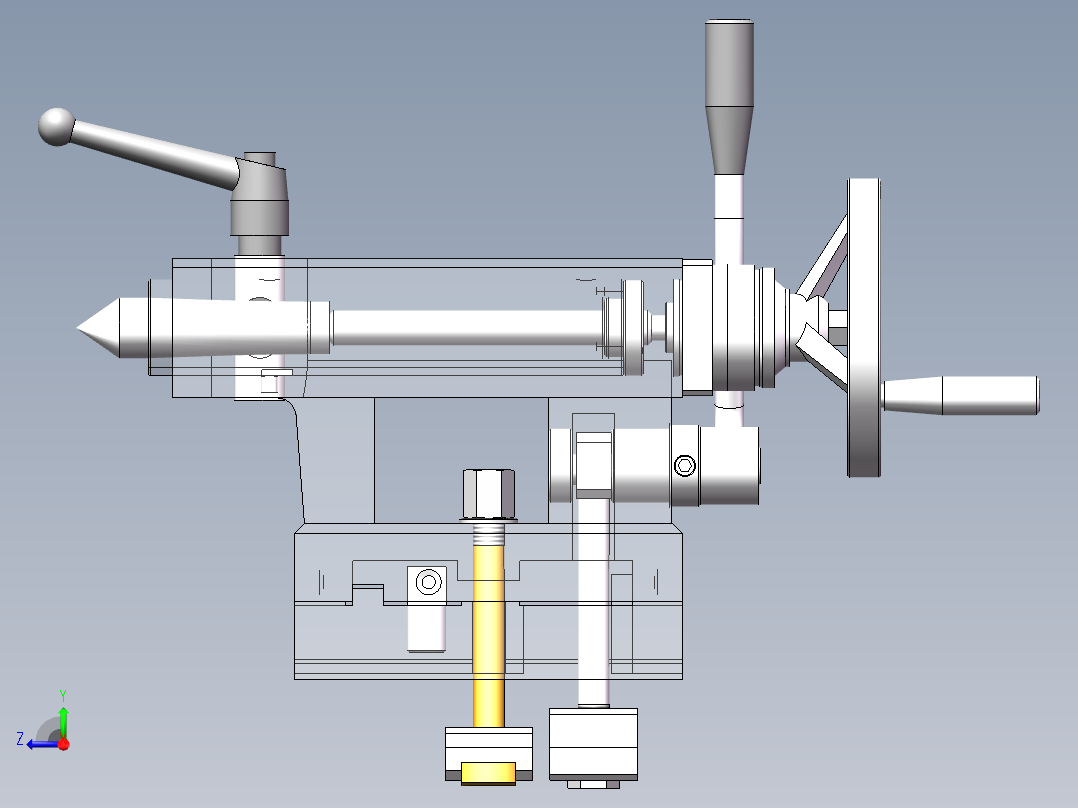

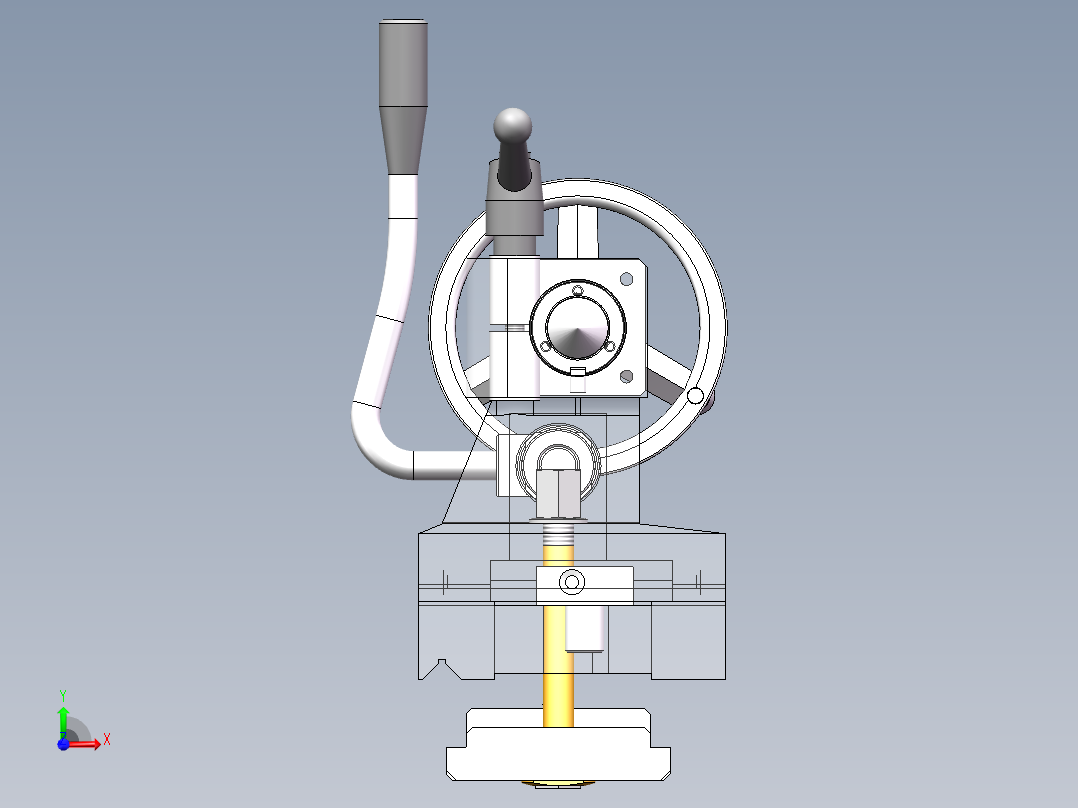

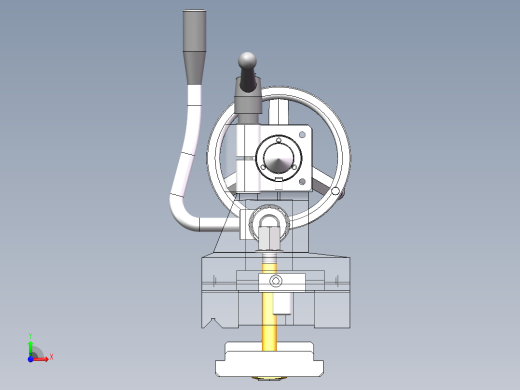

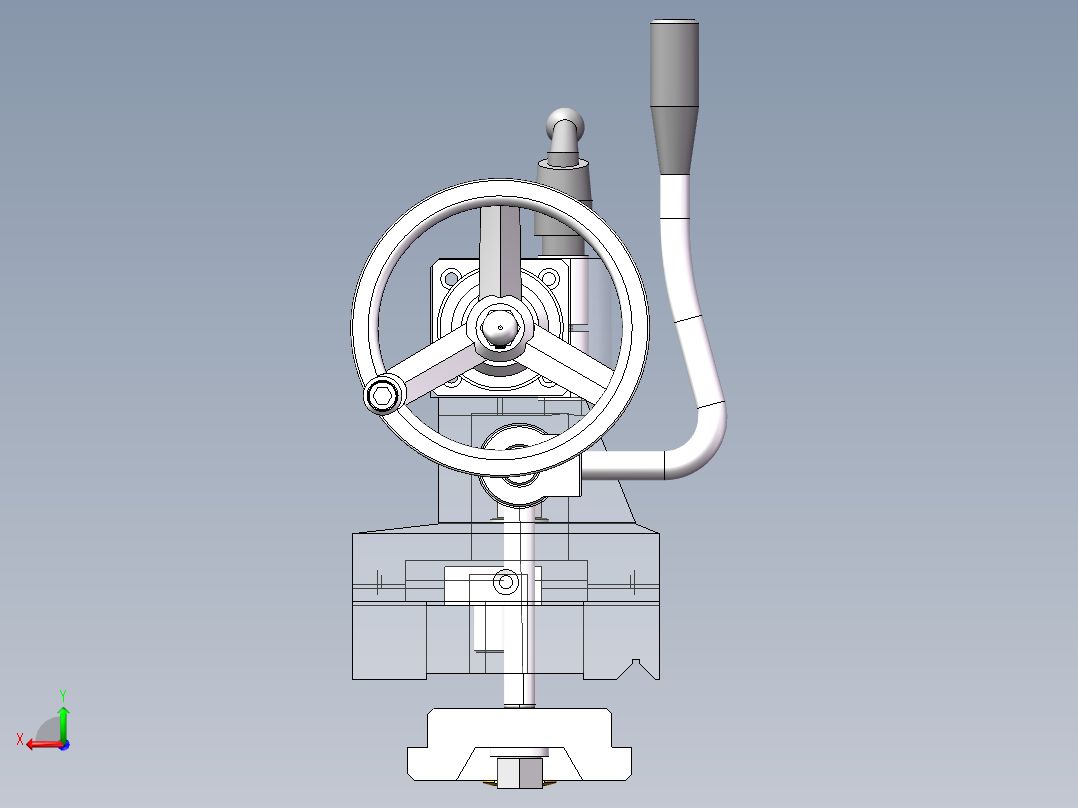

平面图

3D视图

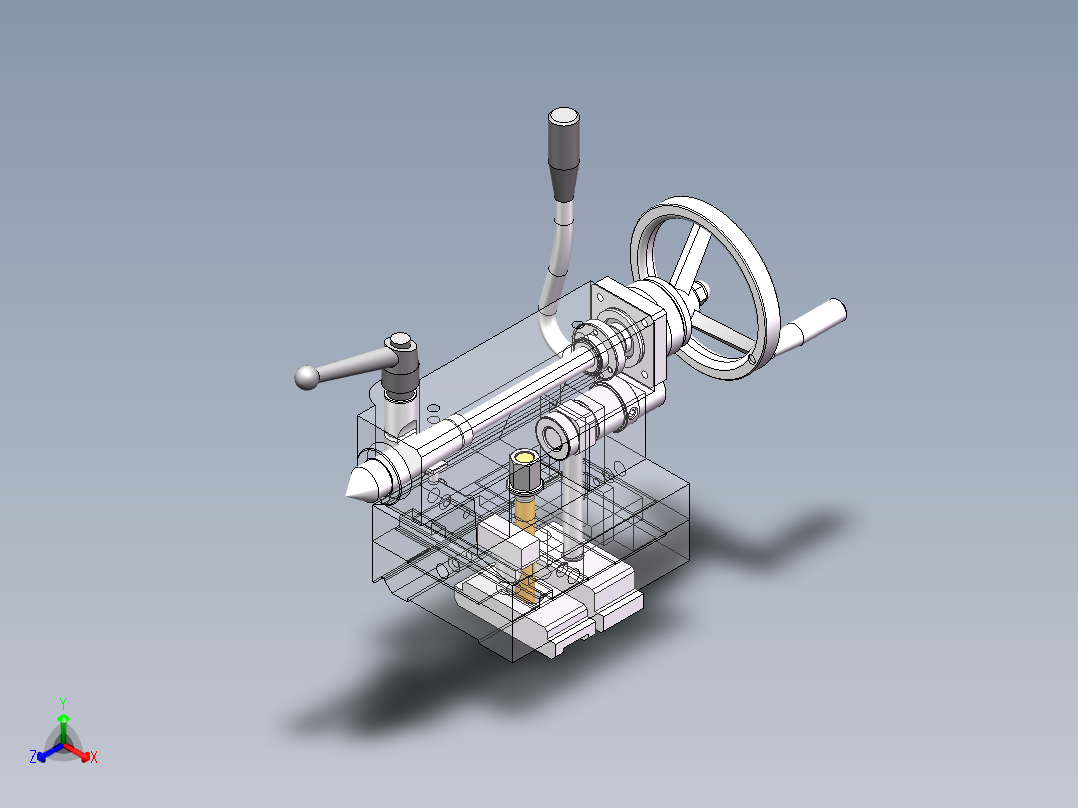

车床尾架结构设计及仿真正等轴测图

加入收藏

模型参数

模型ID：10368818

模型大小：7.33M

软件版本： AutoCAD 2020,SolidWorks

模型格式：sldprt,dwg,sldasm

是否可编辑：可修改，包括参数

上传时间：2026-01-14

图纸介绍：

下载模型

玉壶冰心

+ 关注

作品: 0

粉丝: 0

文件列表

1. GB／T301-1995推力球轴承51104.SLDPRT

373 KB

2. HY8310.12-1 M16X114 尾座主轴手柄.SLDPRT

115 KB

3. HY8310.4-1 M10x80 尾座手轮手柄.SLDPRT

107 KB

4. HY8310.4-1 尾座手轮.SLDPRT

255 KB

5. M10 球头装饰螺母.SLDPRT

137 KB

6. T形槽用螺栓M16×150 GB／T37-1988.SLDPRT

107 KB

7. 偏心夹紧轴.dwg

49.9 KB

8. 六角厚螺母M16 GB／T56-1988.SLDPRT

91.1 KB

9. 六角螺母A级和B级M16 GB／T6175-20002型.SLDPRT

108 KB

10. 刻度定位盘.SLDPRT

93.5 KB

11. 刻度盘.SLDPRT

117 KB

12. 大底板.dwg

73.7 KB

13. 夹紧块.dwg

43.1 KB

14. 夹紧螺柱.dwg

40.3 KB

15. 夹紧螺钉.dwg

37.9 KB

16. 尾座.SLDPRT

248 KB

17. 尾座丝杆.SLDPRT

87.6 KB

18. 尾座丝杆螺母座.SLDPRT

98.9 KB

19. 尾座主轴定位件.SLDPRT

65.1 KB

20. 尾座主轴锁紧帽.SLDPRT

89.9 KB

21. 尾座主轴锁紧螺栓.SLDPRT

87.1 KB

22. 尾座后端盖.SLDPRT

108 KB

23. 尾座套筒.SLDPRT

122 KB

24. 尾座底板.SLDPRT

132 KB

25. 尾座底板定位块.SLDPRT

63.8 KB

26. 尾座曲轴.SLDPRT

88.1 KB

27. 尾座锁紧块1.SLDPRT

88.9 KB

28. 尾座锁紧块2.SLDPRT

84.6 KB

29. 平垫圈倒角型A级16×3 GB／T97．2-1985.SLDPRT

58.8 KB

30. 总装.SLDASM

1.02 MB

31. 手轮盘.dwg

49.9 KB

32. 挡块.dwg

39.3 KB

33. 推力球轴承511041 GB／T301-1995.SLDPRT

240 KB

34. 曲轴外套1.SLDPRT

84.7 KB

35. 曲轴外套2.SLDPRT

117 KB

36. 曲轴定位螺钉.SLDPRT

77.2 KB

37. 曲轴手柄.SLDPRT

86.8 KB

38. 曲轴手柄座.SLDPRT

90.3 KB

39. 曲轴手柄杆.SLDPRT

102 KB

40. 曲轴连杆.SLDPRT

77.1 KB

41. 球面垫片.SLDPRT

75.9 KB

42. 螺杆.dwg

37.7 KB

43. 装配图.dwg

228 KB

44. 调节螺母.dwg

45.9 KB

45. 车床尾架结构设计及仿真研究说明书.docx

2.2 MB

46. 锥面垫片.SLDPRT

82.1 KB

47. 顶尖.SLDPRT

115 KB
