设备部件 / 工器具 / Q276-方头小轴机械加工工艺及铣扁夹具设计

Q276-方头小轴机械加工工艺及铣扁夹具设计AutoCAD图档

图档名称为：Q276-方头小轴机械加工工艺及铣扁夹具设计，属于设备部件，工器具分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考

平面图

加入收藏

模型参数

模型ID：10350547

模型大小：1.26M

软件版本： AutoCAD 2004

模型格式：dwg

是否可编辑：可修改，包括参数

上传时间：2025-12-22

图纸介绍：

下载模型

拾星子

+ 关注

作品: 0

粉丝: 0

文件列表

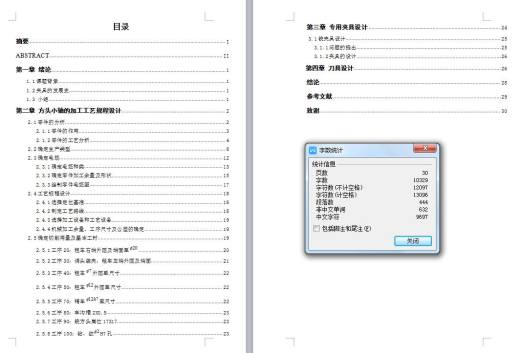

1. QQ截图20170215161151.jpg

91.4 KB

2. QQ截图20170215161206.jpg

16.7 KB

3. 夹具.jpg

56.3 KB

4. 夹具体.jpg

35.6 KB

5. 工序卡.jpg

202 KB

6. 工艺卡.jpg

101 KB

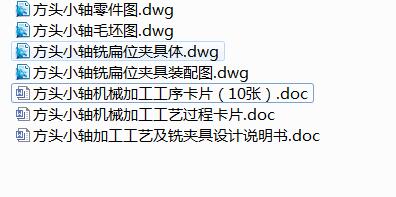

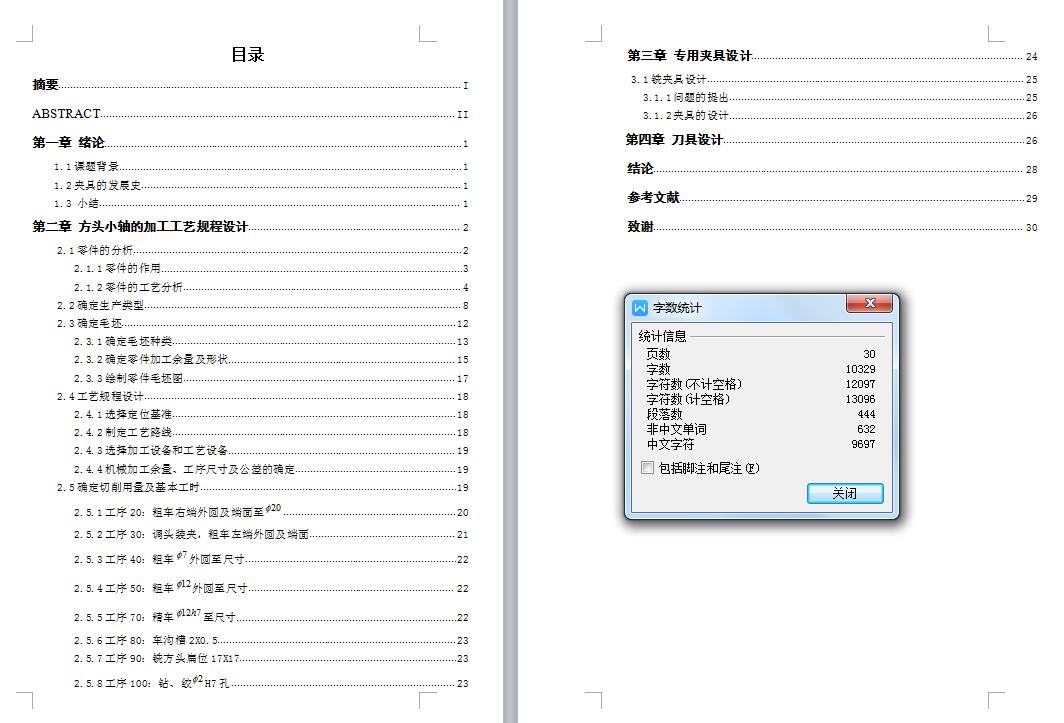

7. 方头小轴加工工艺及铣夹具设计说明书.doc

629 KB

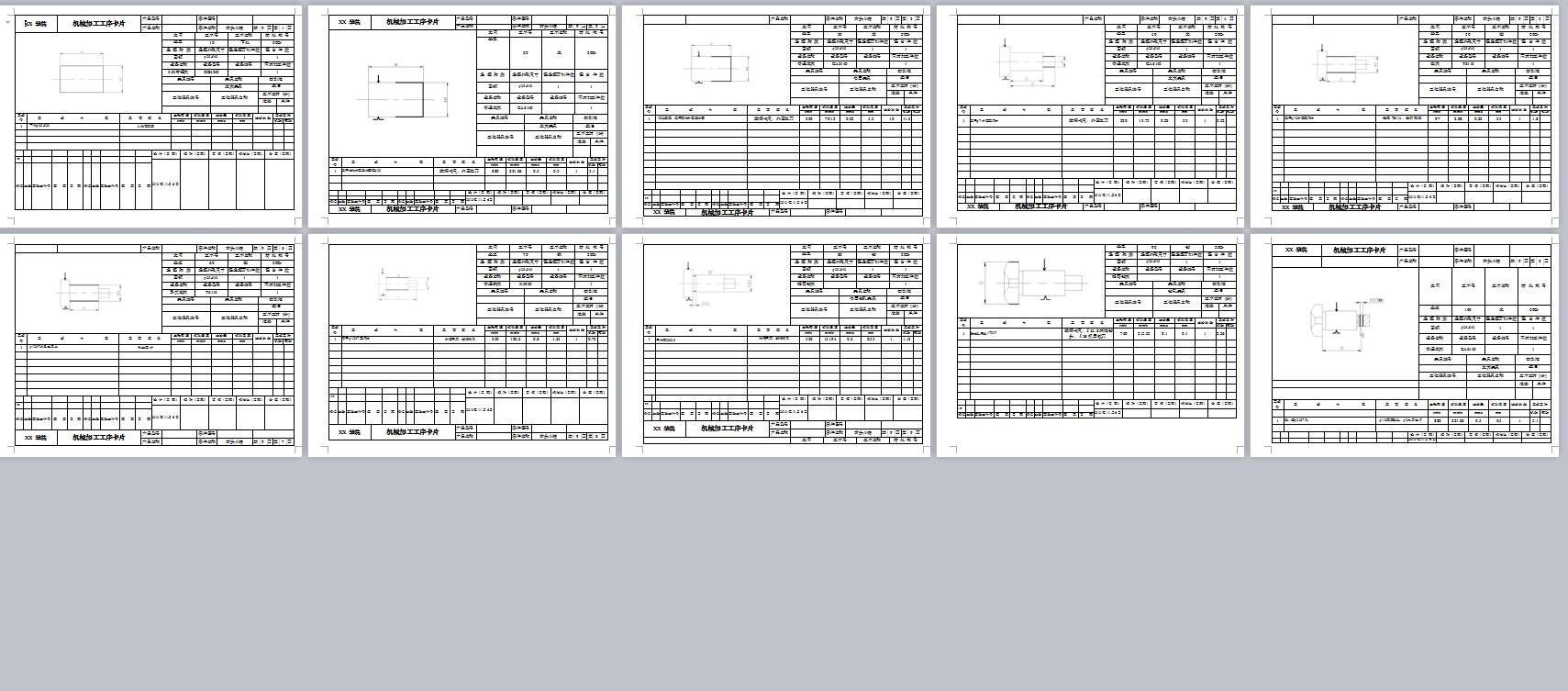

8. 方头小轴机械加工工序卡片（10张）.doc

603 KB

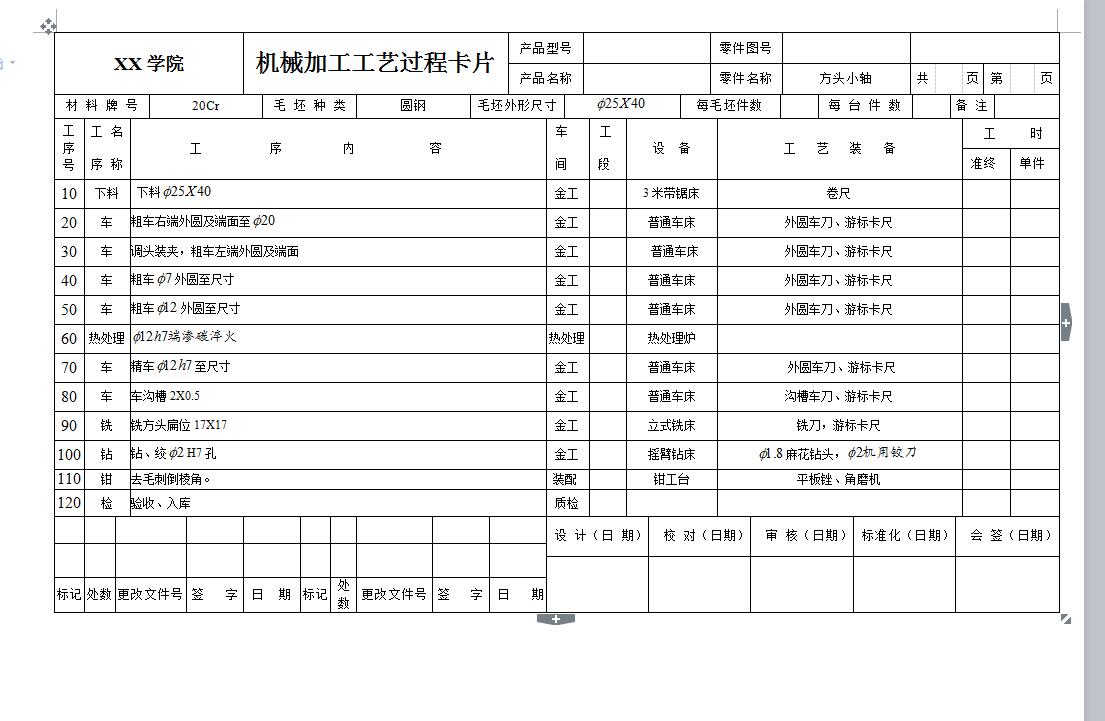

9. 方头小轴机械加工工艺过程卡片.doc

58 KB

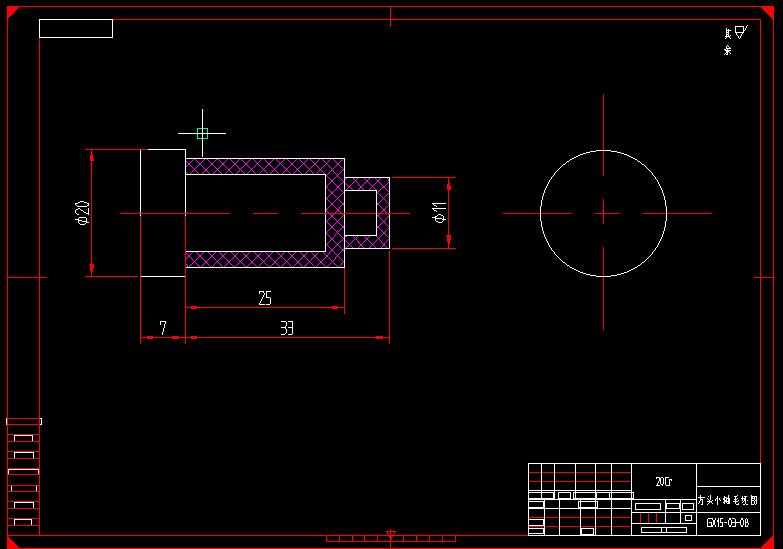

10. 方头小轴毛坯图.dwg

92.3 KB

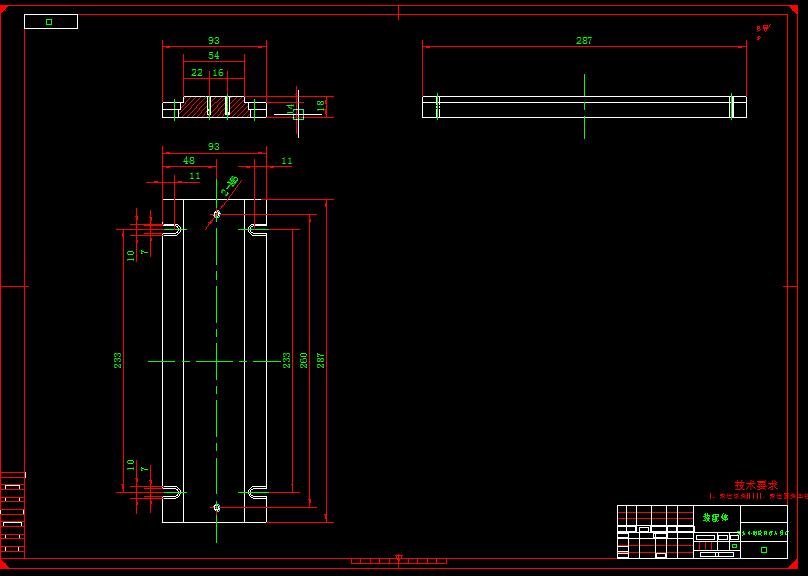

11. 方头小轴铣扁位夹具体.dwg

230 KB

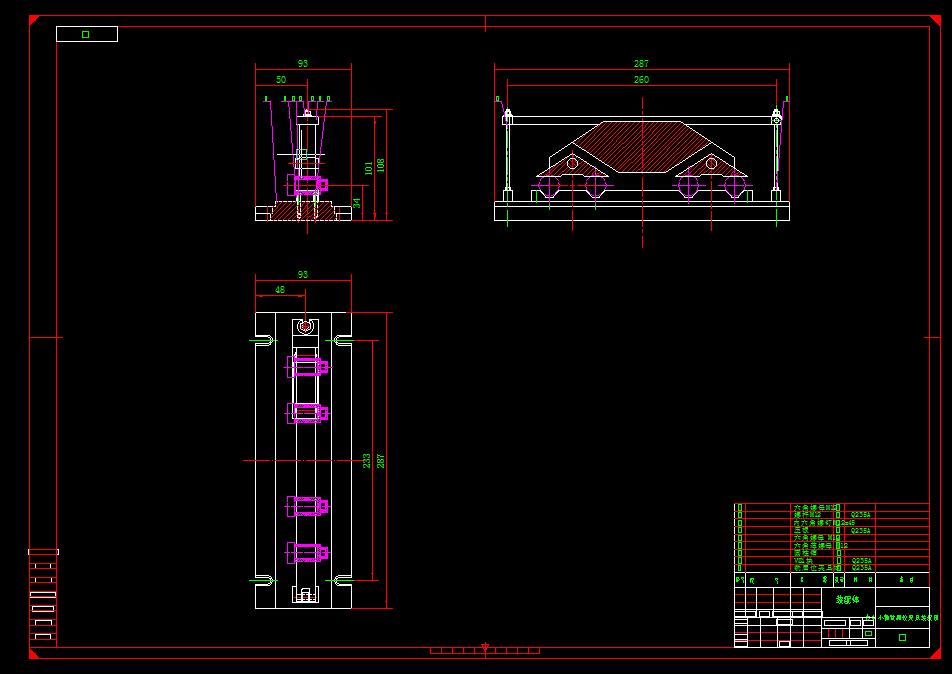

12. 方头小轴铣扁位夹具装配图.dwg

243 KB

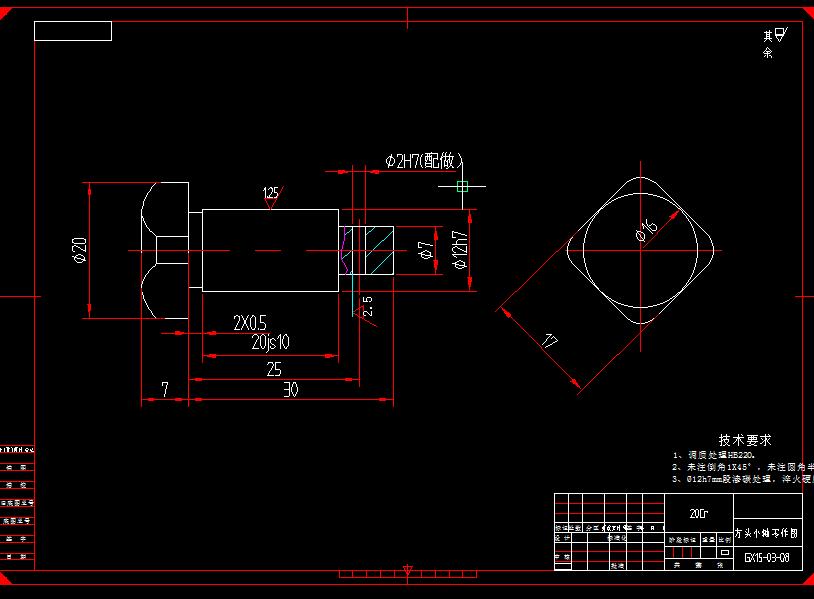

13. 方头小轴零件图.dwg

102 KB

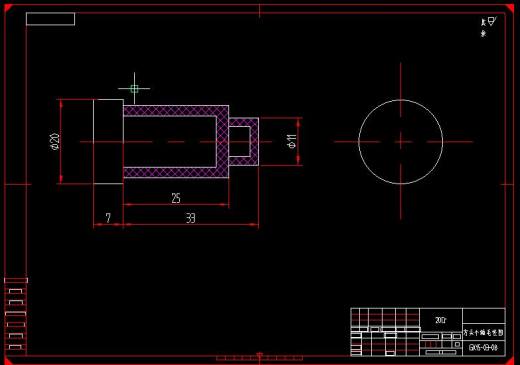

14. 毛坯.jpg

33.8 KB

15. 零件图.jpg

42.8 KB
