机械设备 / 机加工设备 / 车床滤油器体设计与工艺说明书含CAD图纸

车床滤油器体设计与工艺说明书含CAD图纸AutoCAD图档

CAD图档名称为：车床滤油器体设计与工艺说明书含CAD图纸，属于机械设备，机加工设备分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考

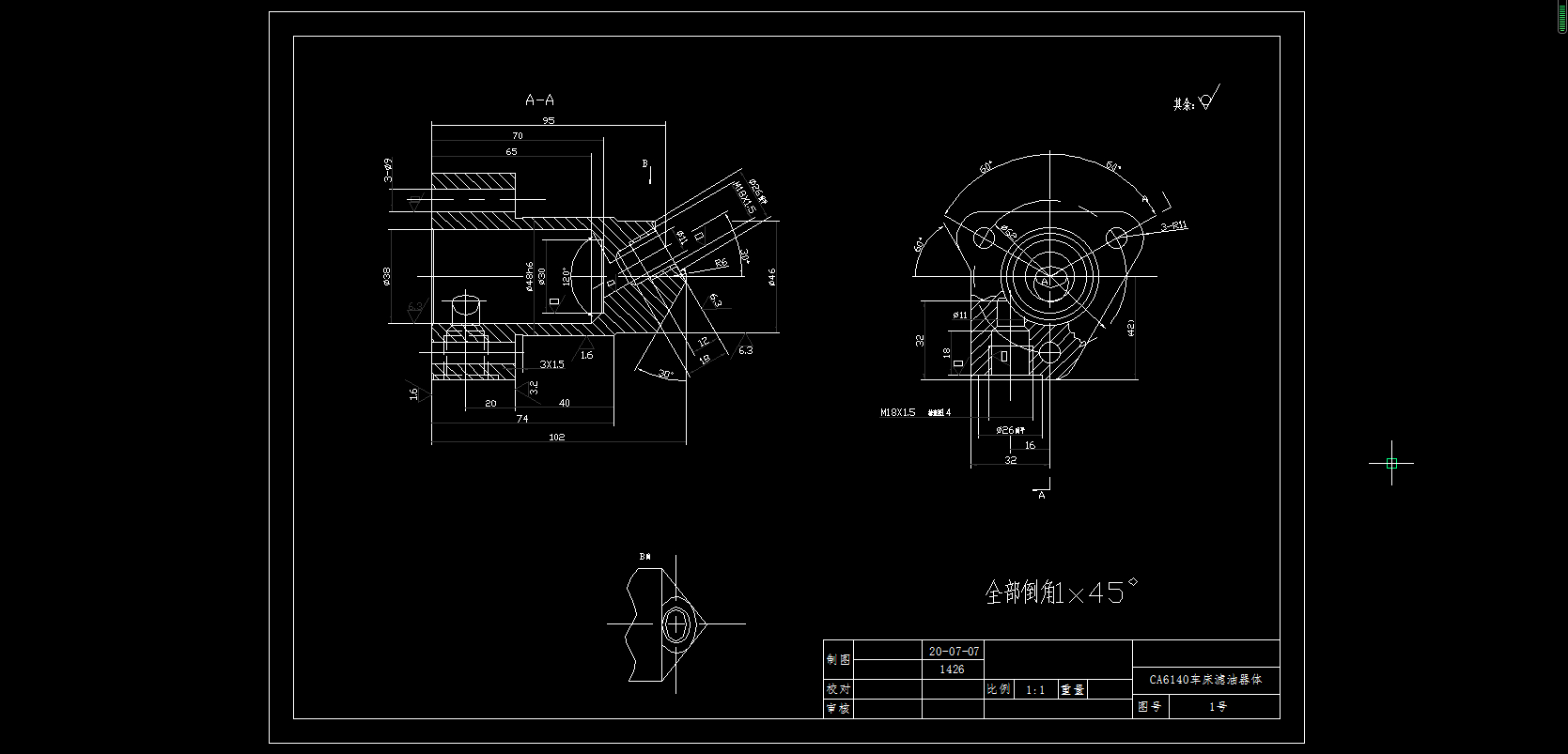

平面图
车床滤油器体设计与工艺说明书含CAD图纸
车床滤油器体设计与工艺说明书含CAD图纸
加入收藏
模型参数

模型ID：10335496

模型大小：921.37KB

软件版本： AutoCAD 2004

模型格式：dwg

是否可编辑：可修改，包括参数

上传时间：2025-12-09

图纸介绍：

下载模型
听蝉鸣
作品: 340
粉丝: 0
文件列表
1. CA6140车床滤油器体-产品零件图A3.dwg
108 KB
2. CA6140车床滤油器体-夹具体零件图A1.dwg
112 KB
3. CA6140车床滤油器体-夹具装配图A0.dwg
134 KB
4. CA6140车床滤油器体.jpg
169 KB
5. 工艺装备设计说明书.doc
1.14 MB
6. 机械加工工序卡片A4.doc
857 KB
7. 机械加工工艺过程卡片A4.doc
52 KB
