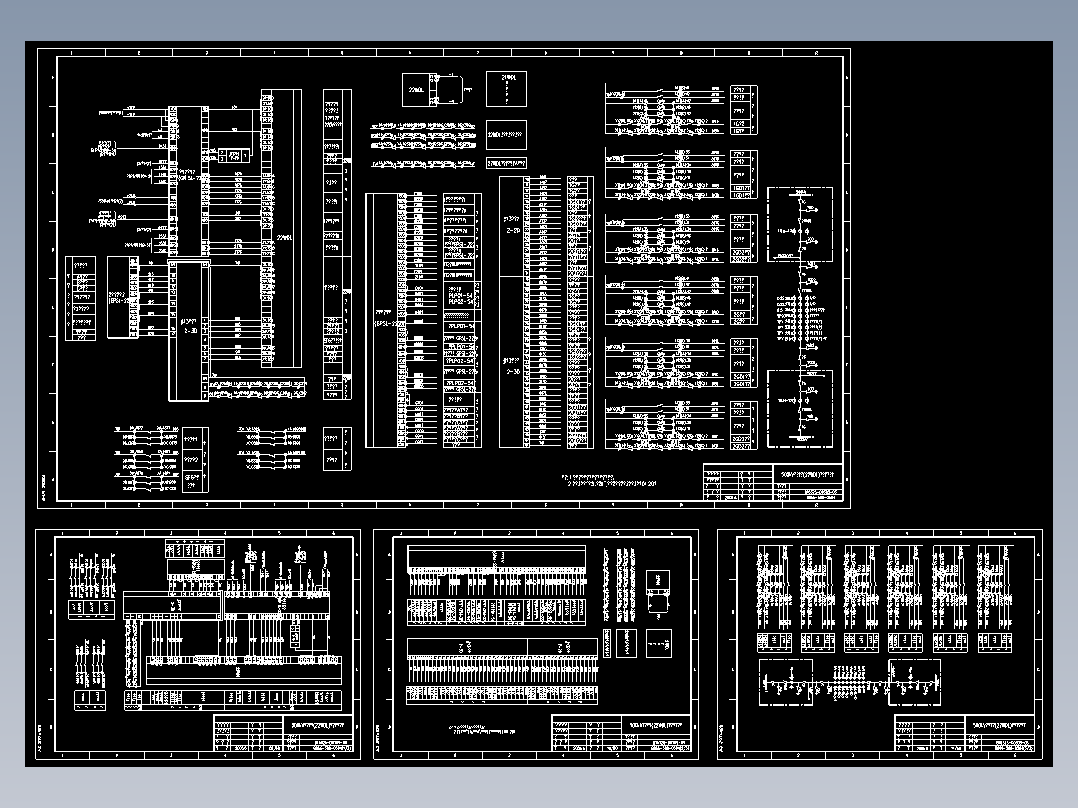

500kV断路器二次线图AutoCAD图档

图档名称为：500kV断路器二次线图，属于电力仪表，电气元件分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考

平面图

加入收藏

模型参数

模型ID：10324962

模型大小：3.32M

软件版本： AutoCAD 2007

模型格式：dwg

是否可编辑：可修改，包括参数

上传时间：2025-11-28

图纸介绍：

下载模型

暮云春树

+ 关注

作品: 0

粉丝: 0

文件列表

1. 500kV中侧断路器(32WDL)在监控柜上的端子排(B066-500-0516).dwg

133 KB

2. 500kV中断路器(12WDL)PLP21-01保护屏端子排(B066-500-0528).dwg

158 KB

3. 500kV中断路器(12WDL)电流电压回路(B066-500-0525).dwg

141 KB

4. 500kV中断路器(22WDL)GPSL-222保护柜端子排(B066-500-0519).dwg

170 KB

5. 500kV中断路器(22WDL)在监控柜上的端子排(B066-500-0513).dwg

113 KB

6. 500kV中断路器(22WDL)控制信号回路(B066-500-0504).dwg

244 KB

7. 500kV中断路器(22WDL)电流电压回路(B066-500-0503).dwg

121 KB

8. 500kV中断路器(32WDL)控制信号回路(B066-500-0510).dwg

203 KB

9. 500kV中断路器(32WDL)电流电压回路(B066-500-0509).dwg

115 KB

10. 500kV母线侧断路器(11WDL)PLP21-01保护屏端子排(B066-500-0527).dwg

157 KB

11. 500kV母线侧断路器(11WDL)控制信号回路(B066-500-0524).dwg

144 KB

12. 500kV母线侧断路器(11WDL)电流电压回路图(B066-500-0523).dwg

138 KB

13. 500kV母线侧断路器(21WDL)GPSL-222保护柜端子排(B066-500-0518).dwg

166 KB

14. 500kV母线侧断路器(21WDL)在监控柜上的端子排(B066-500-0512).dwg

133 KB

15. 500kV母线侧断路器(21WDL)控制信号回路(B066-500-0502).dwg

224 KB

16. 500kV母线侧断路器(21WDL)电流电压回路(B066-500-0501).dwg

109 KB

17. 500kV母线侧断路器(23WDL)GPSL-222保护柜端子排(B066-500-0520).dwg

168 KB

18. 500kV母线侧断路器(23WDL)在监控柜上的端子排(B066-500-0514).dwg

112 KB

19. 500kV母线侧断路器(23WDL)控制信号回路(B066-500-0506).dwg

215 KB

20. 500kV母线侧断路器(23WDL)电流电压回路(B066-500-0505).dwg

107 KB

21. 500kV母线侧断路器(31WDL)GPSL-222保护柜端子排(B066-500-0521).dwg

161 KB

22. 500kV母线侧断路器(31WDL)在监控柜上的端子排(B066-500-0515).dwg

105 KB

23. 500kV母线侧断路器(31WDL)控制信号回路(B066-500-0508).dwg

191 KB

24. 500kV母线侧断路器(31WDL)电流电压回路(B066-500-0507).dwg

119 KB

25. 500kV母线侧断路器(32WDL)GPSL-222保护柜端子排(B066-500-0522).dwg

185 KB

26. 500kV母线电压互感器接线图(B066-500-0511).dwg

64.3 KB

27. 500kV母线设备在监控柜上的端子排(B066-500-0517).dwg

124 KB

28. 500kV联络断路器(12WDL)控制信号回路(B066-500-0526).dwg

158 KB

29. 目录(B066-500-05).dwg

45 KB
