2500x700x300链式输送机3D图纸 IGS STP CATIA INVENTORcatia,step,SolidWorks,stp,igs,inventor,AutoCAD 3D模型
3D模型名称为：2500x700x300链式输送机3D图纸 IGS STP CATIA INVENTOR，属于机械设备，输送提升设备分类，软件为catia,step,SolidWorks,stp,igs,inventor,AutoCAD, 三维模型格式为ipt,pdf,dwg,igs,step,sldprt，可在线预览，可编辑，可供设计参考

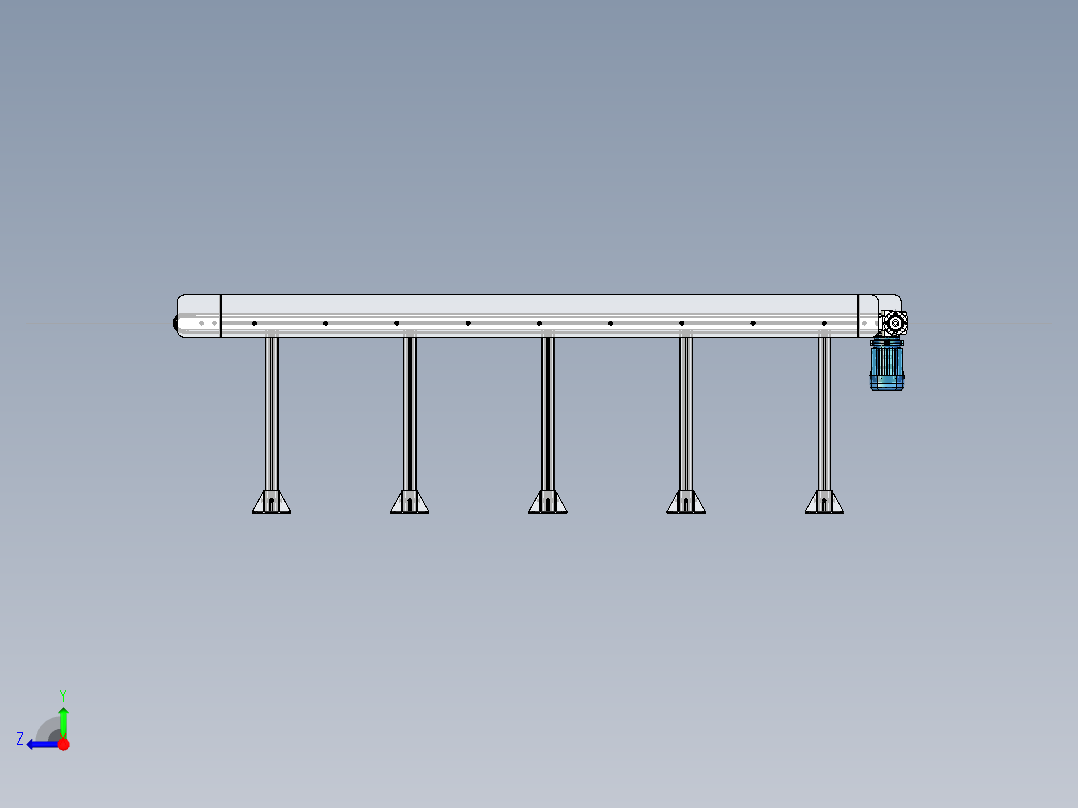

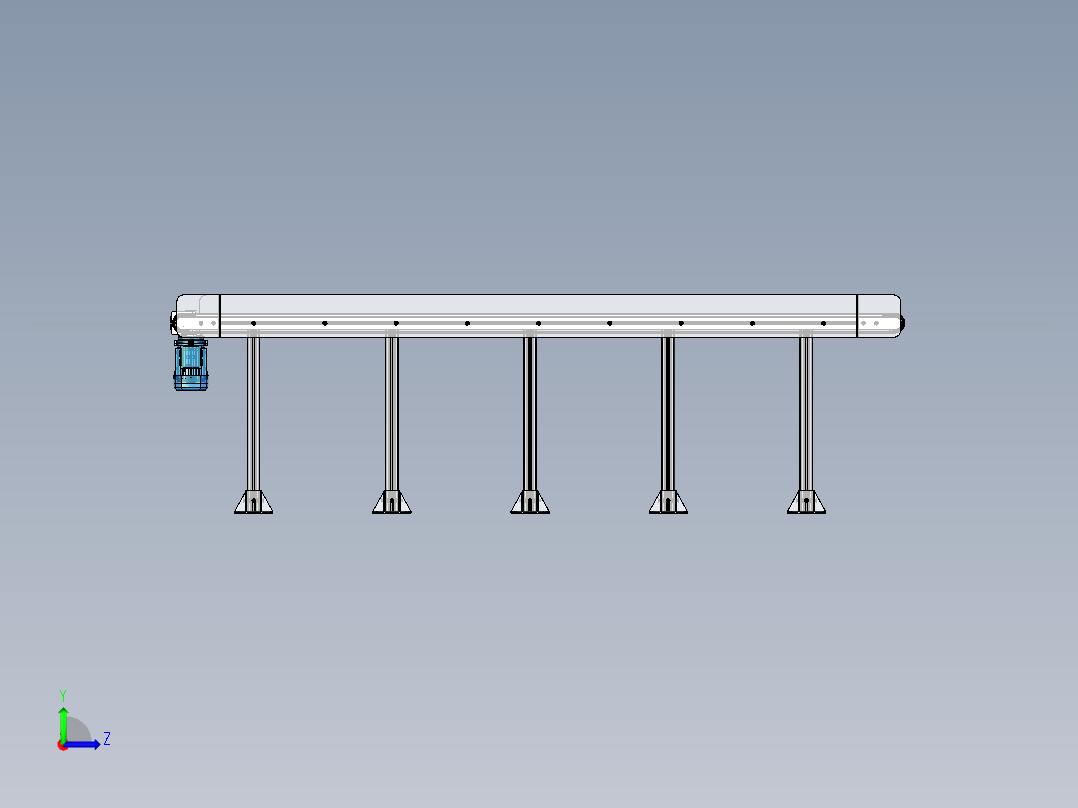

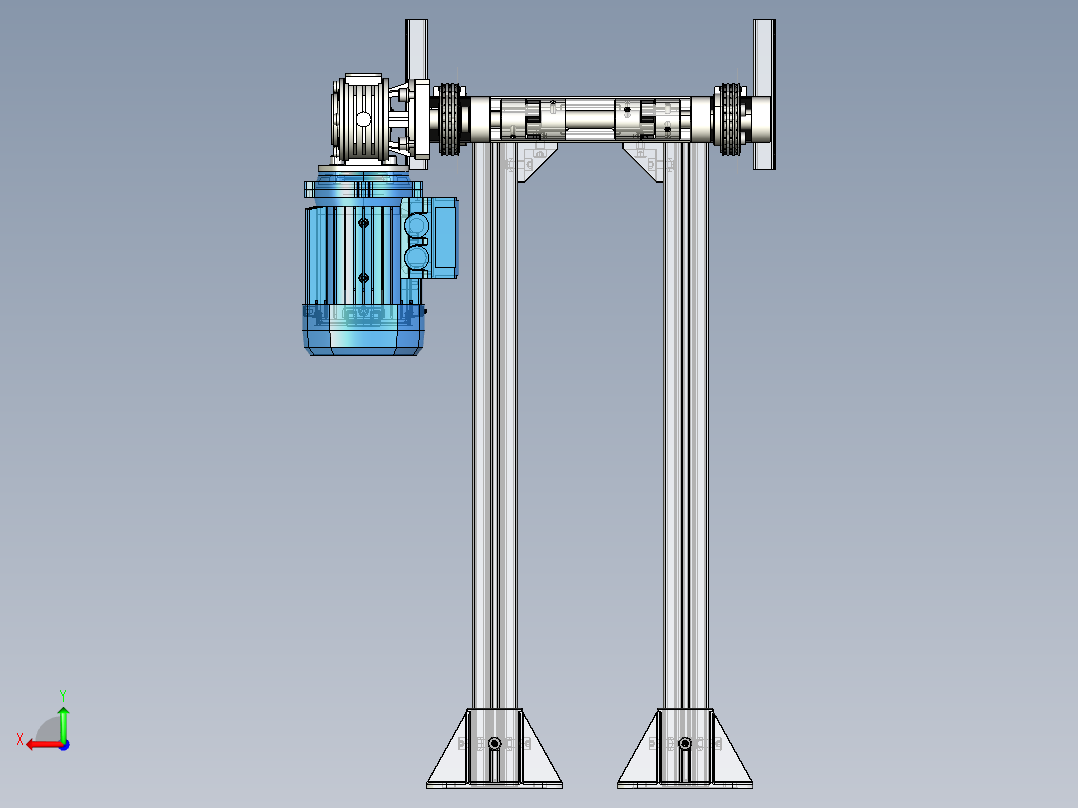

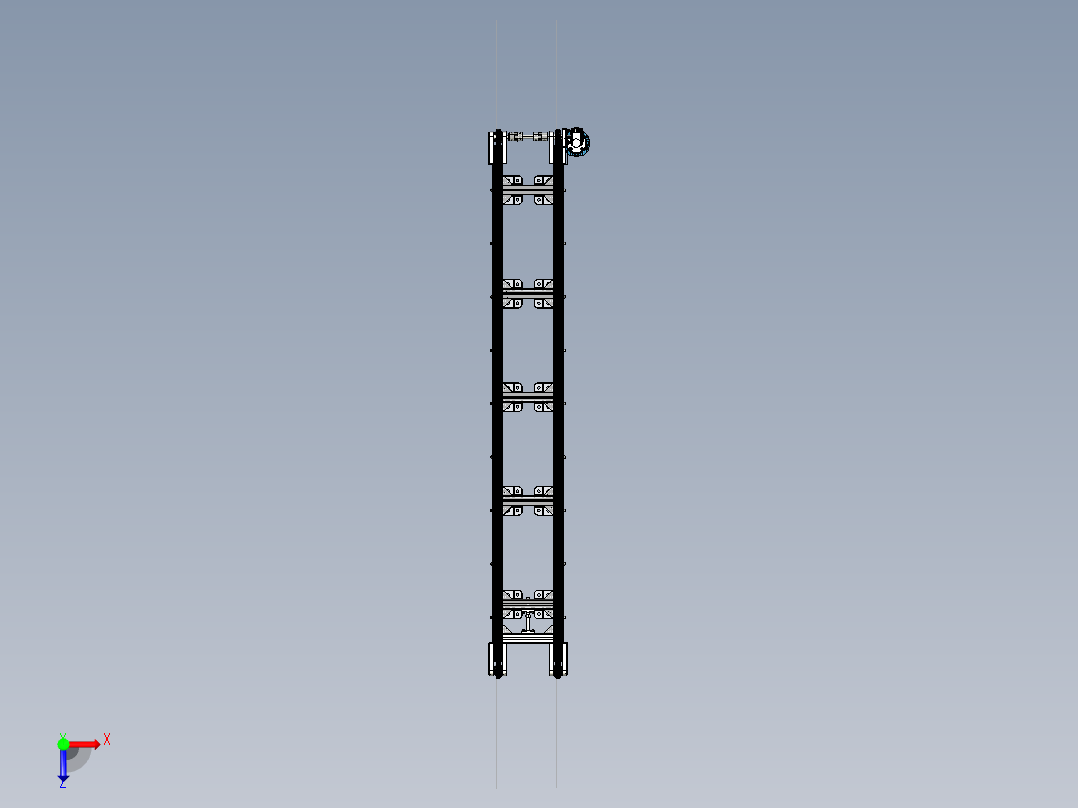

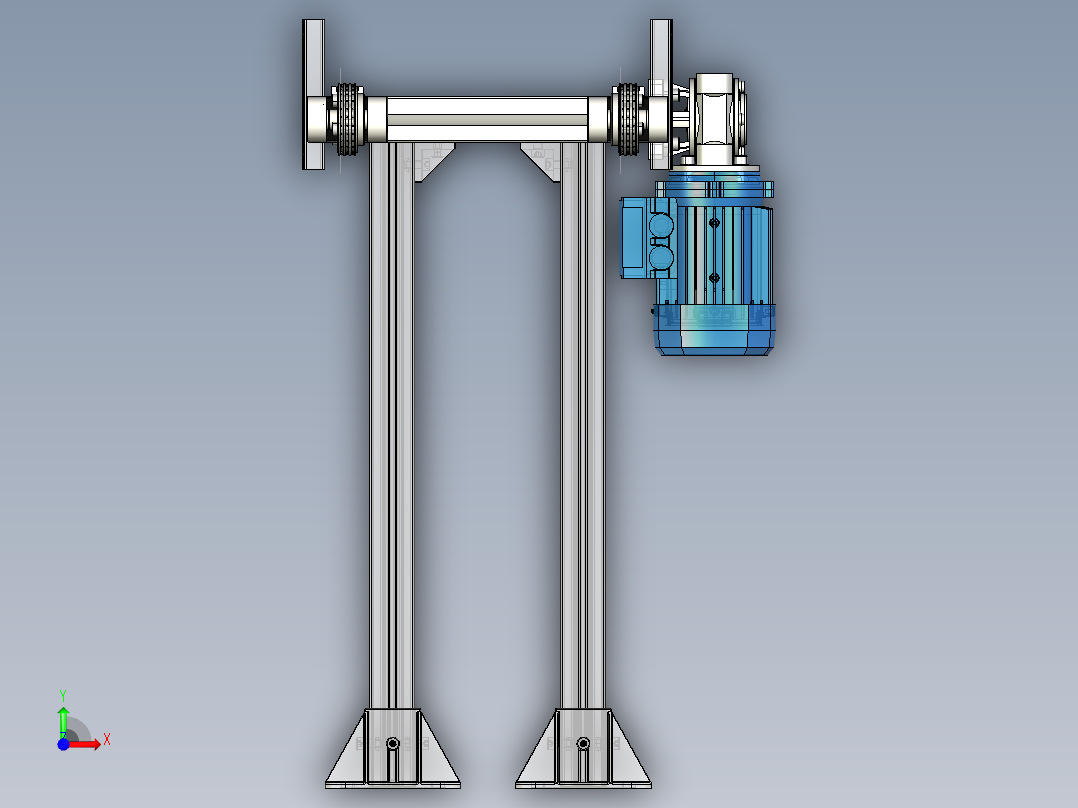

平面图

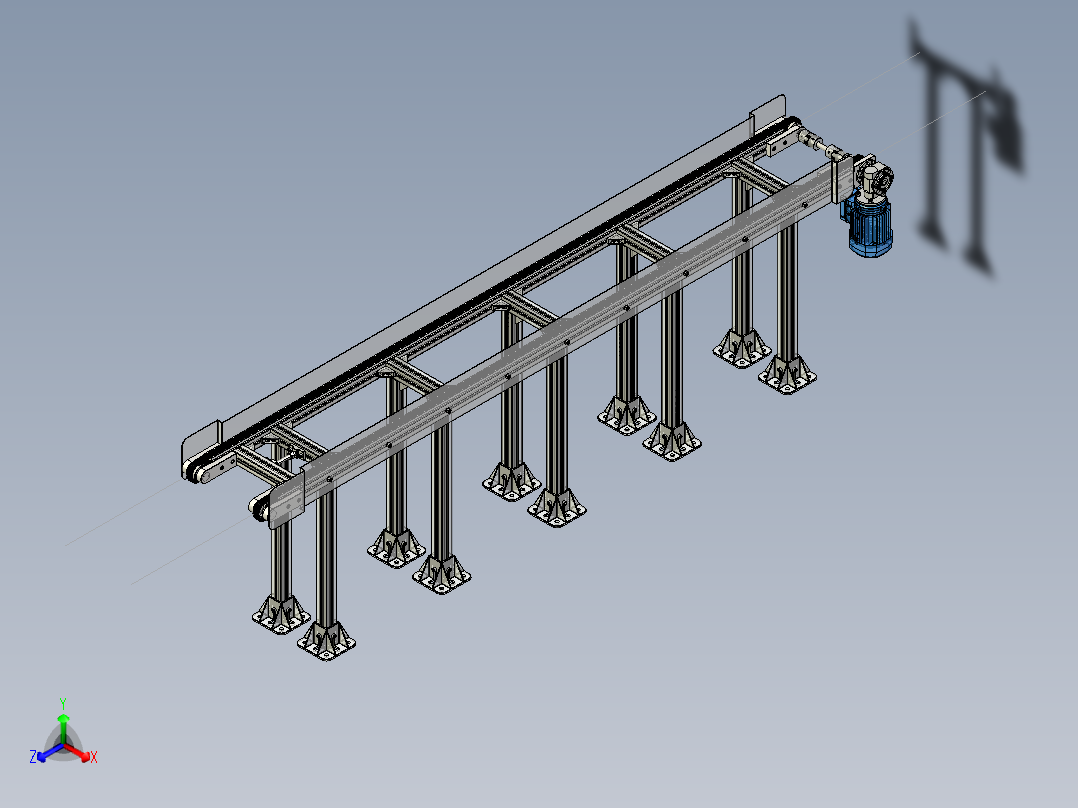

3D视图
加入收藏
模型参数
模型ID：10287072
模型大小：186.57M
软件版本： catia,step,SolidWorks,stp,igs,inventor,AutoCAD 2018
模型格式：ipt,pdf,dwg,igs,step,sldprt
是否可编辑：可修改，包括参数
上传时间：2025-08-30
图纸介绍：
下载模型
浮生若梦
+
关注
作品: 0
粉丝: 0
文件列表
1. 200820-1.ipt
133 KB
2. 200820.ipt
134 KB
3. 210800.ipt
107 KB
4. 904511.ipt
200 KB
5. 944501.ipt
421 KB
6. 944502.ipt
347 KB
7. 944503.ipt
428 KB
8. 944510.ipt
120 KB
9. 944514.ipt
134 KB
10. 944515.ipt
168 KB
11. 954500-03-GE-T19-24D-2.0002.ipt
128 KB
12. 954500-03-GE-T19-24D-2.CATPart
109 KB
13. 954500-03-GE-T19-24D-2.CATPart
109 KB
14. 954500-03-GE-T19-24D-2.ipt
128 KB
15. 954500-03-GE-T19-24D-2.ipt
129 KB
16. 954500-03.ipt
87 KB
17. 954500-05.ipt
89.5 KB
18. 954500-104590L-1.ipt
216 KB
19. 954500-104590L-2.ipt
216 KB
20. 954500-104590L-3.ipt
223 KB
21. 954500-104590L-4.ipt
223 KB
22. 954500-930023.ipt
86 KB
23. 954500-944509.ipt
91.5 KB
24. 954500-GE-T19-24-SG-1.ipt
185 KB
25. 954500-GE-T19-24-SG-1.ipt
185 KB
26. 954500-GE-T19-24-SG-3.0002.ipt
168 KB
27. 954500-GE-T19-24-SG-3.CATPart
106 KB
28. 954500-GE-T19-24-SG-3.CATPart
106 KB
29. 954500-GE-T19-24-SG-3.ipt
167 KB
30. 954500-GE-T19-24-SG-3.ipt
170 KB
31. 954500-GE-T19-24-SG.iam
149 KB
32. 954500_09.iam
126 KB

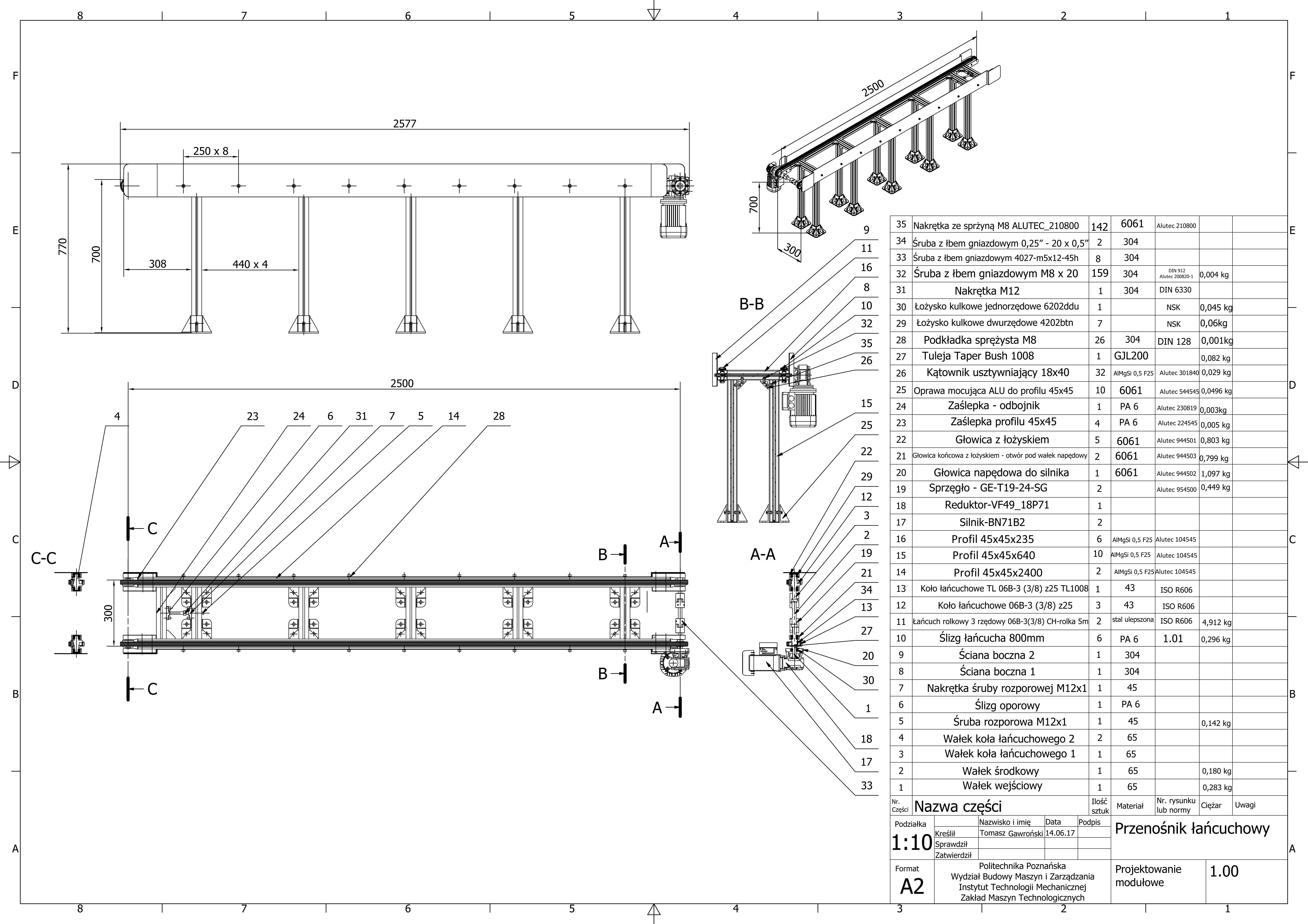

33. A2 CAD Chain Conveyor - assembly drawing_Tomasz Gawroński.pdf
