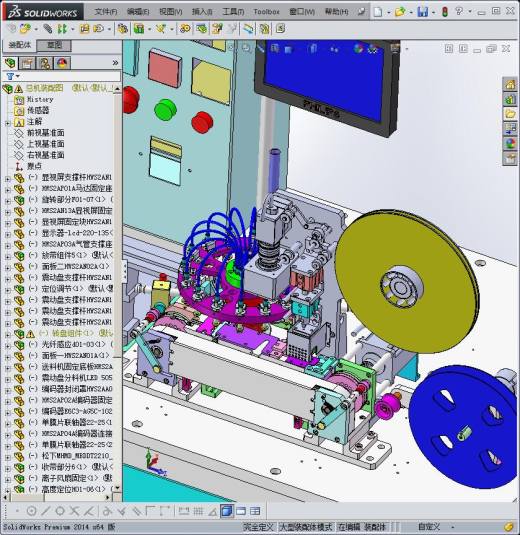

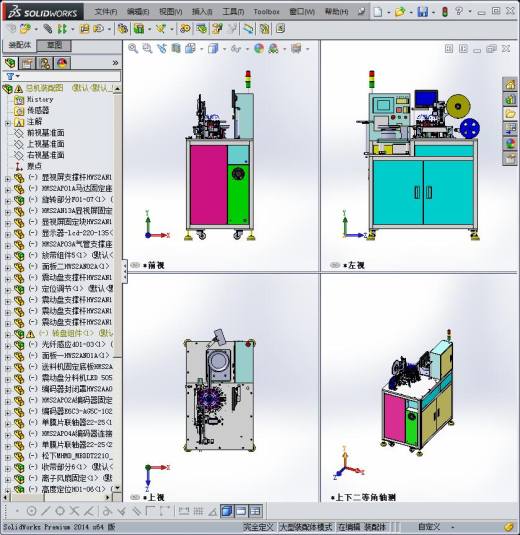

LED高速检测包装机step,AutoCAD,SolidWorks图档
图档名称为：LED高速检测包装机，属于机械设备，包装设备分类，软件为step,AutoCAD,SolidWorks, 图纸格式为sldprt,sldasm,dwg,step，可在线预览，可编辑，可供设计参考

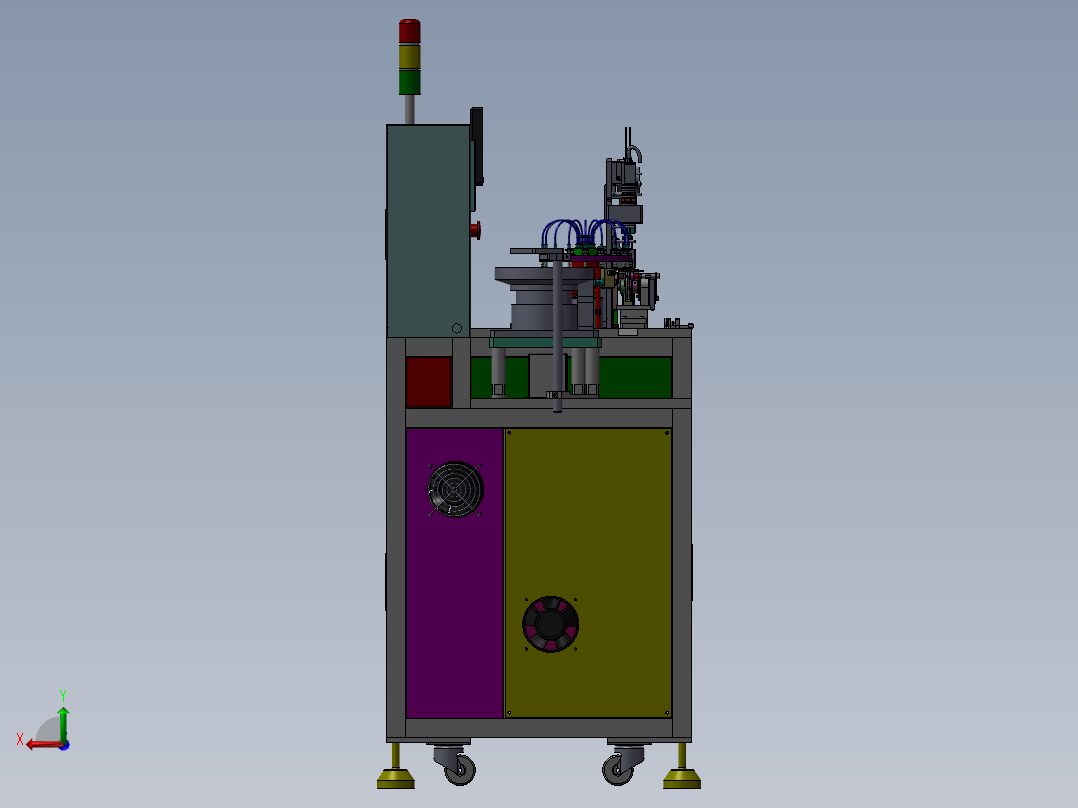

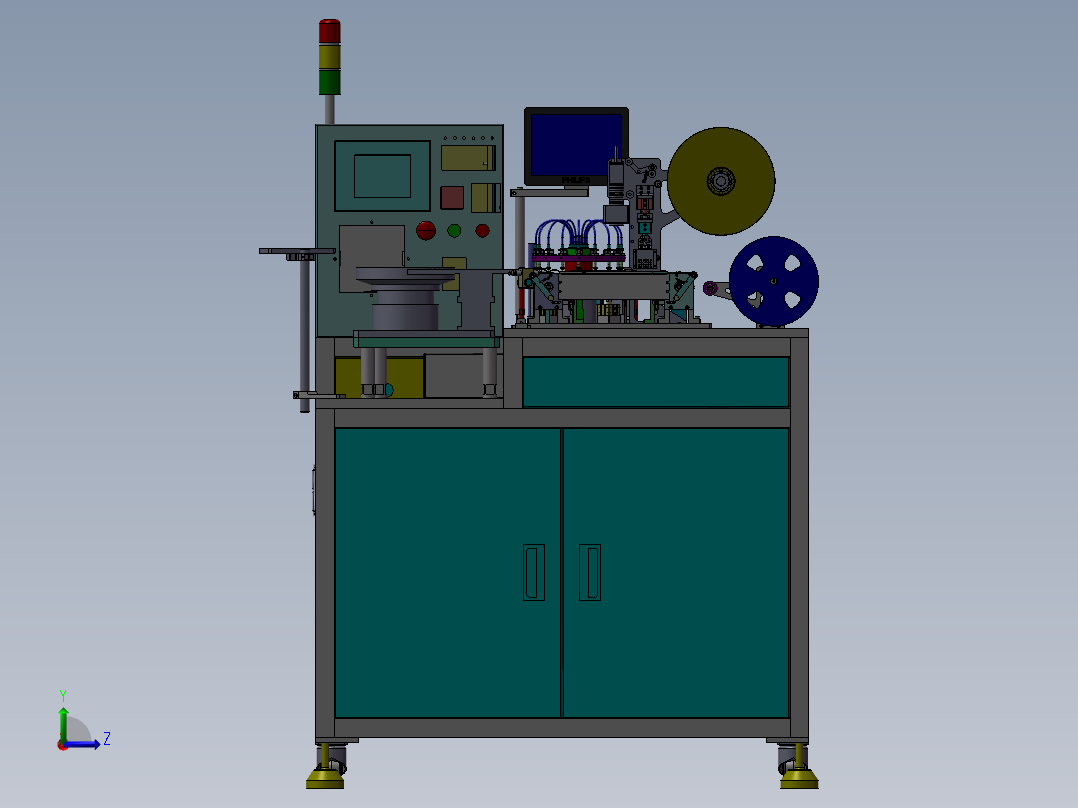

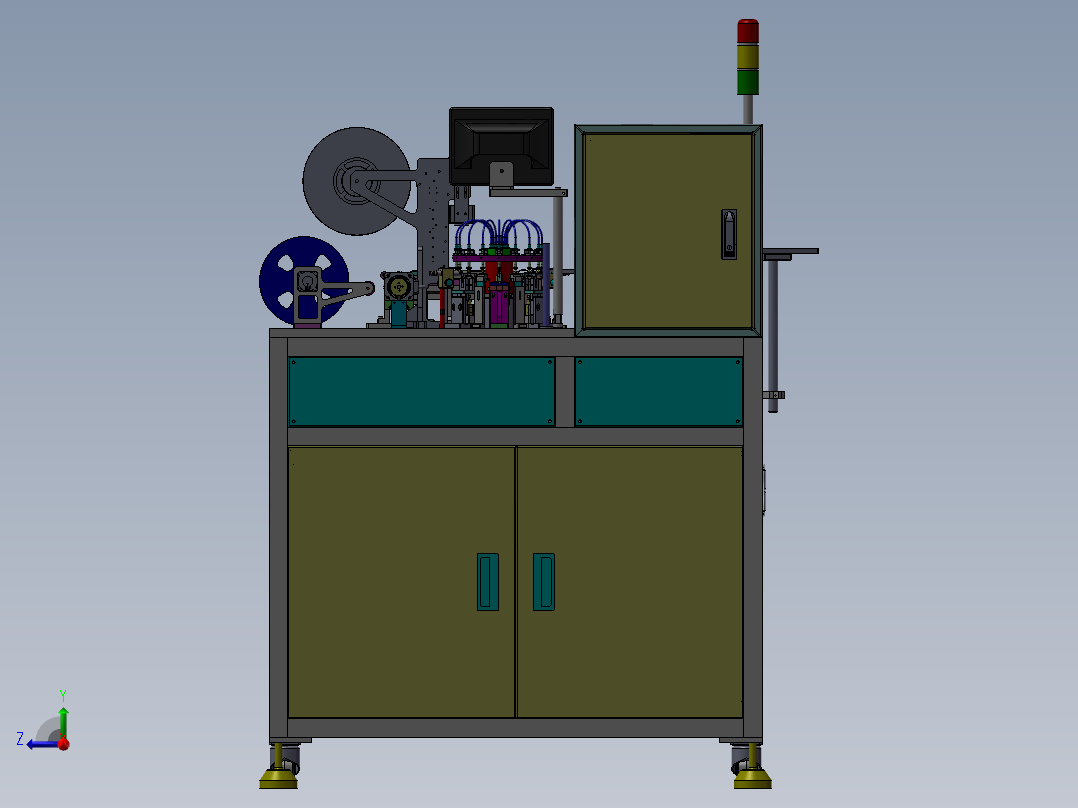

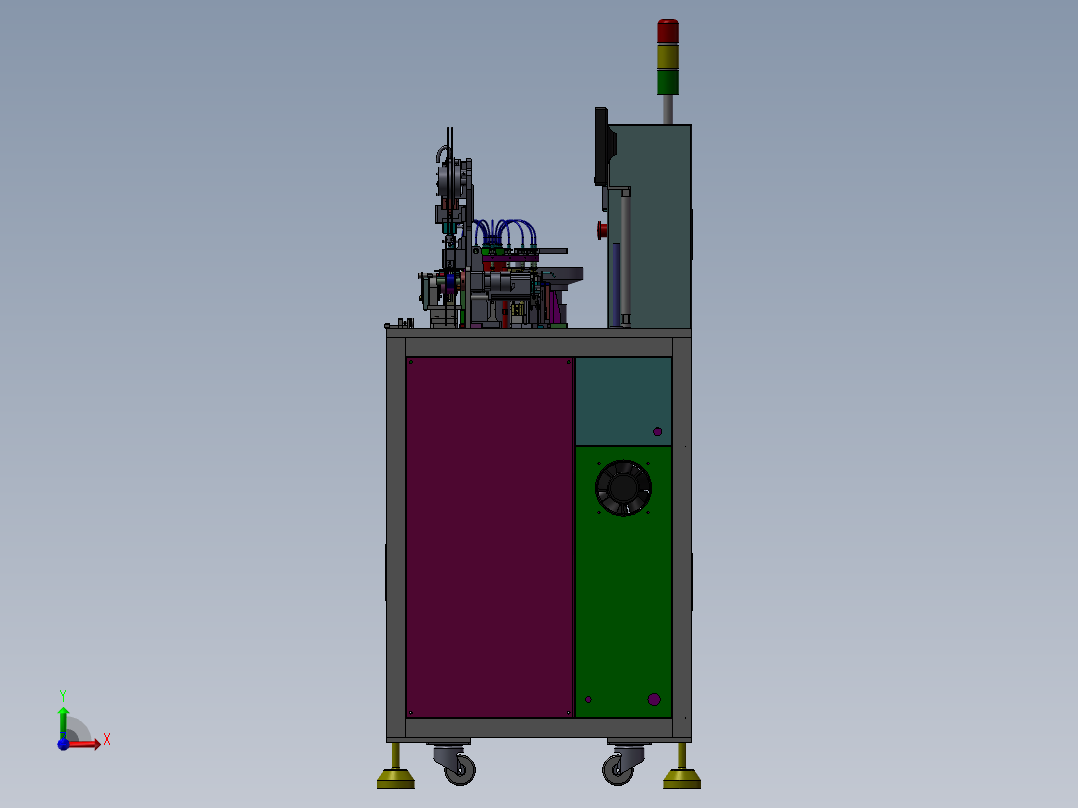

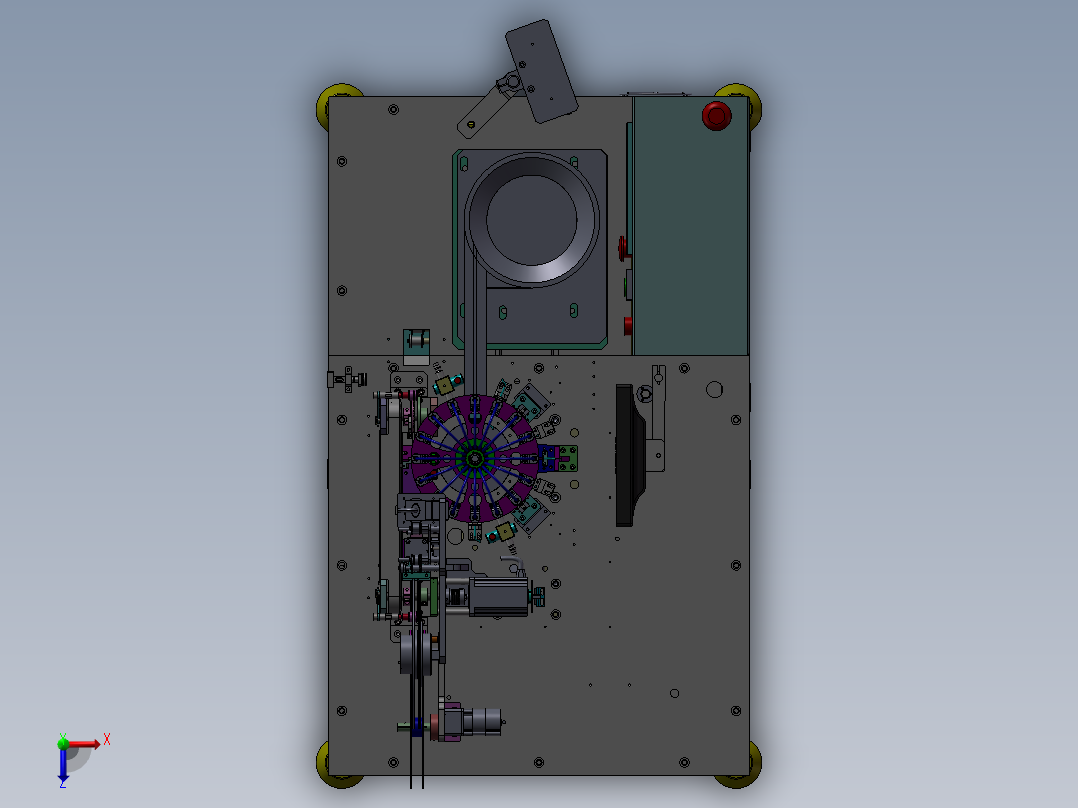

平面图

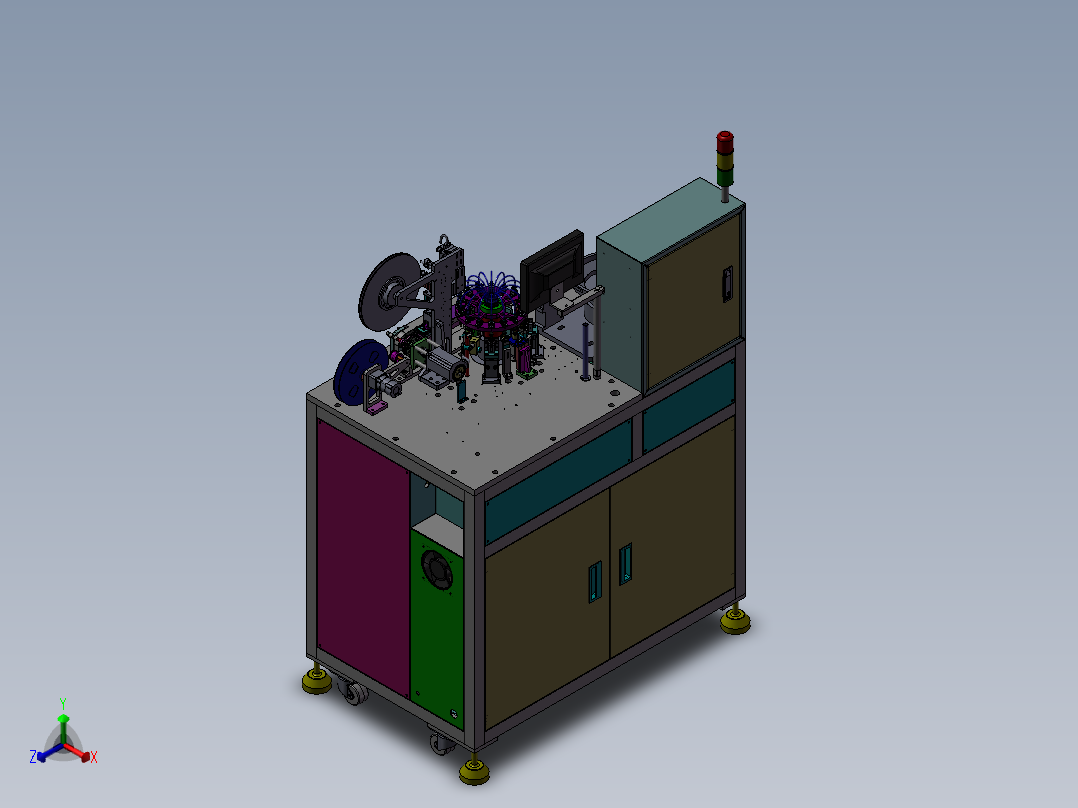

3D视图
加入收藏
模型参数
模型ID：10284737
模型大小：38.9M
软件版本： step,AutoCAD 2014,SolidWorks
模型格式：sldprt,sldasm,dwg,step
是否可编辑：可修改，包括参数
上传时间：2025-08-22

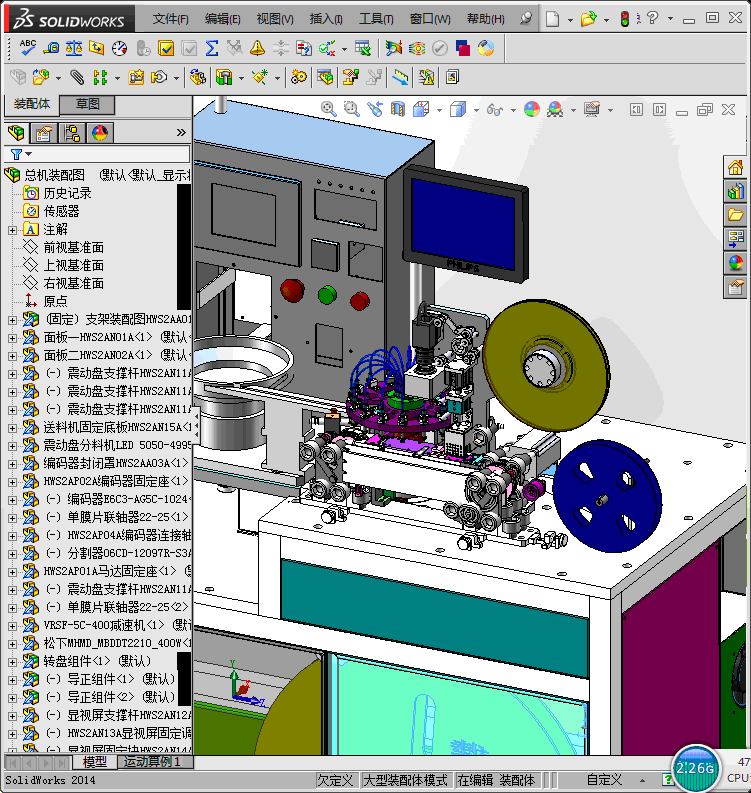

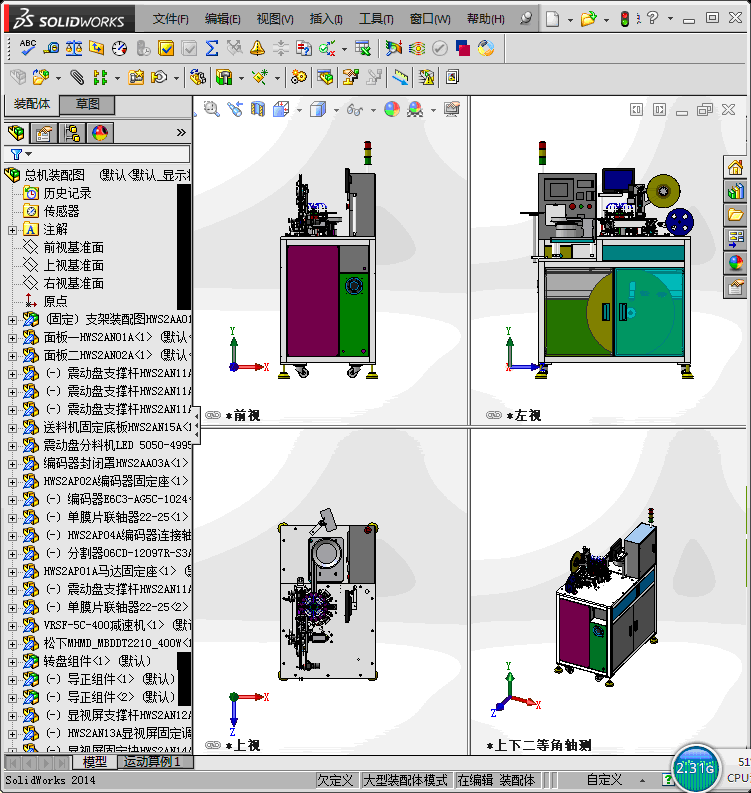

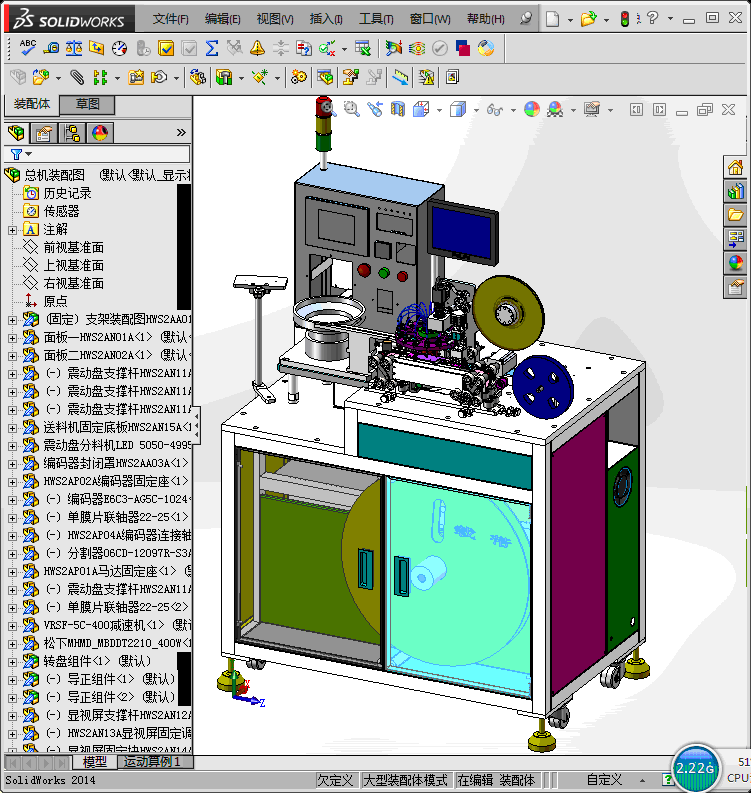

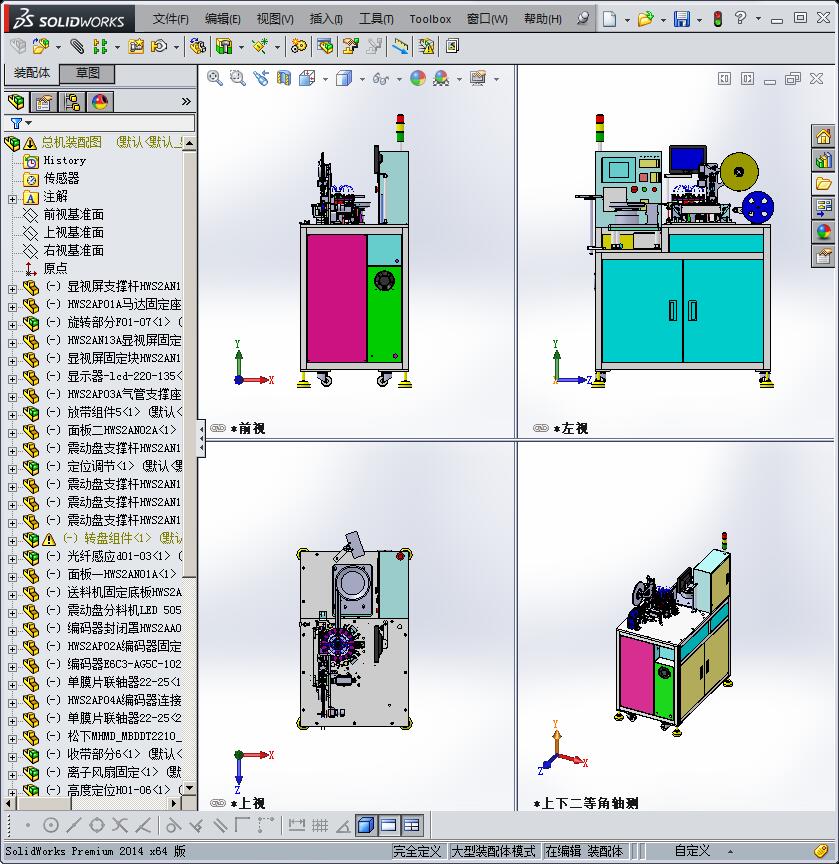

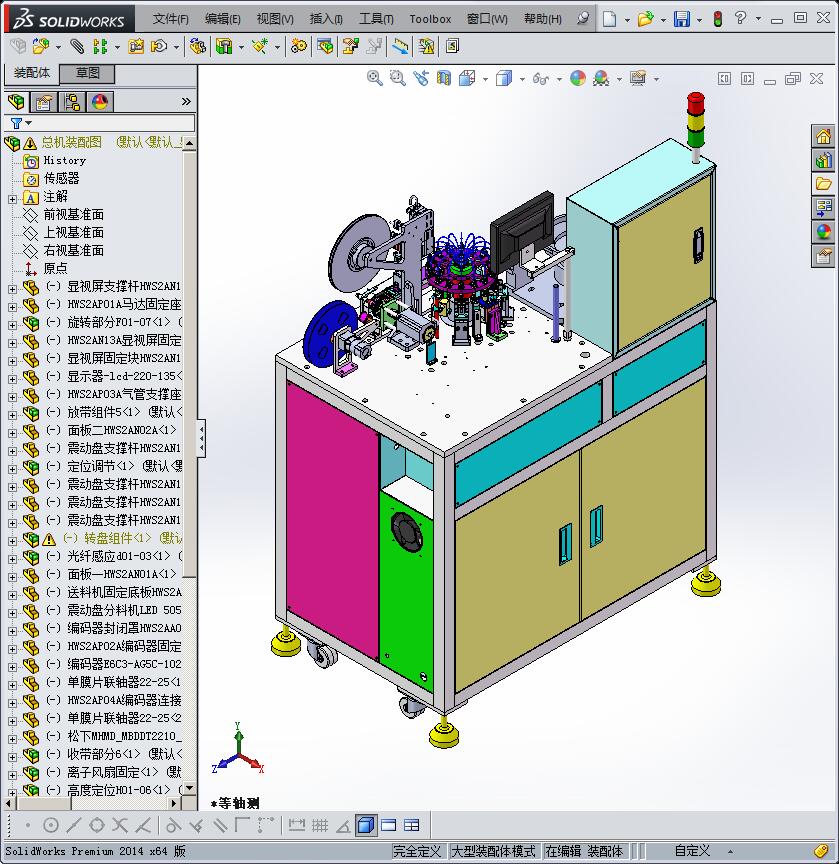

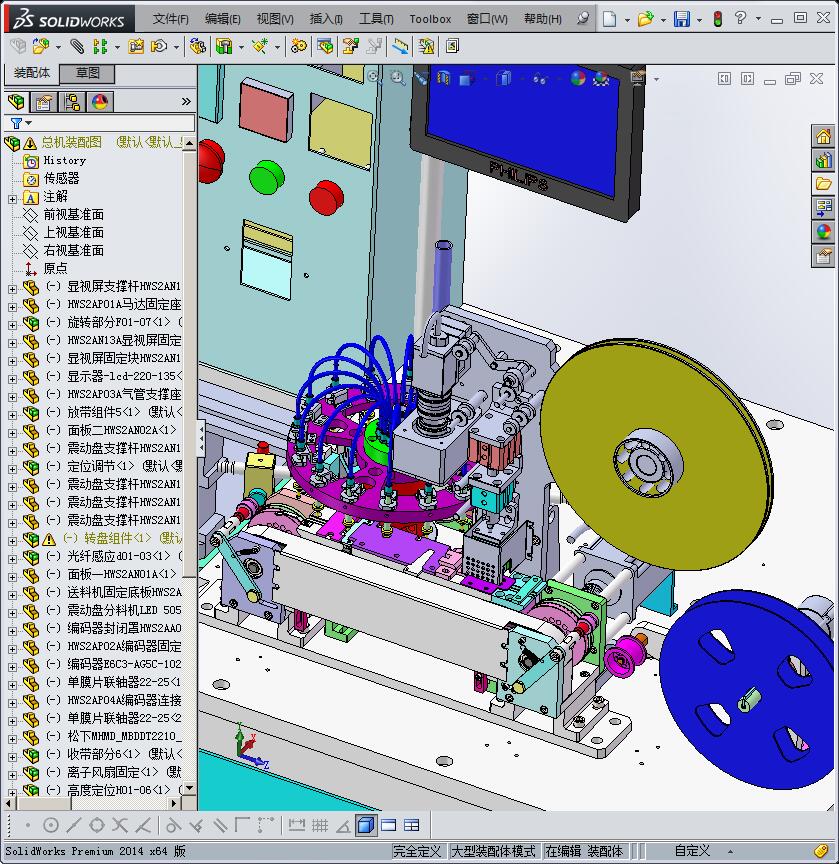

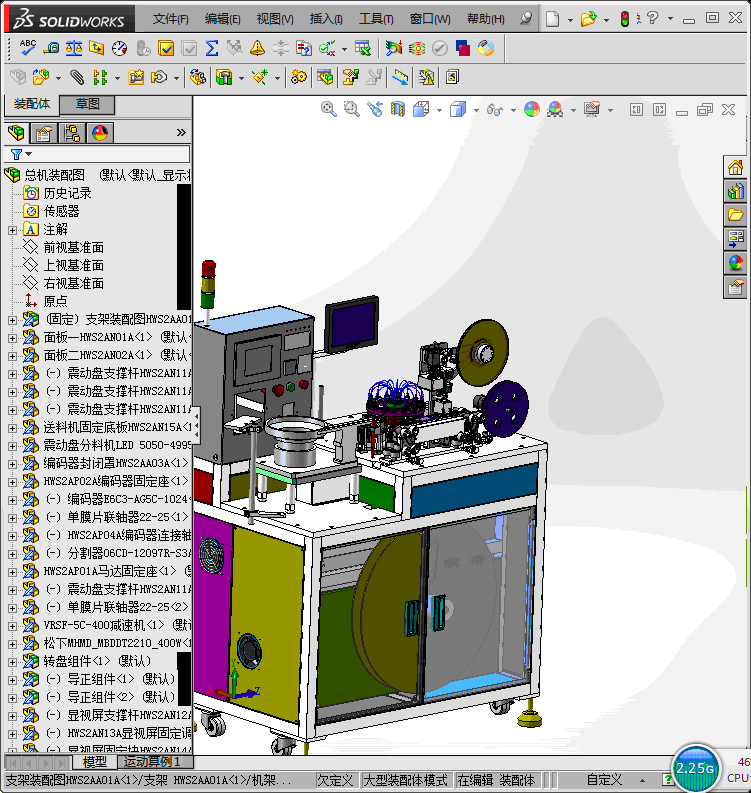

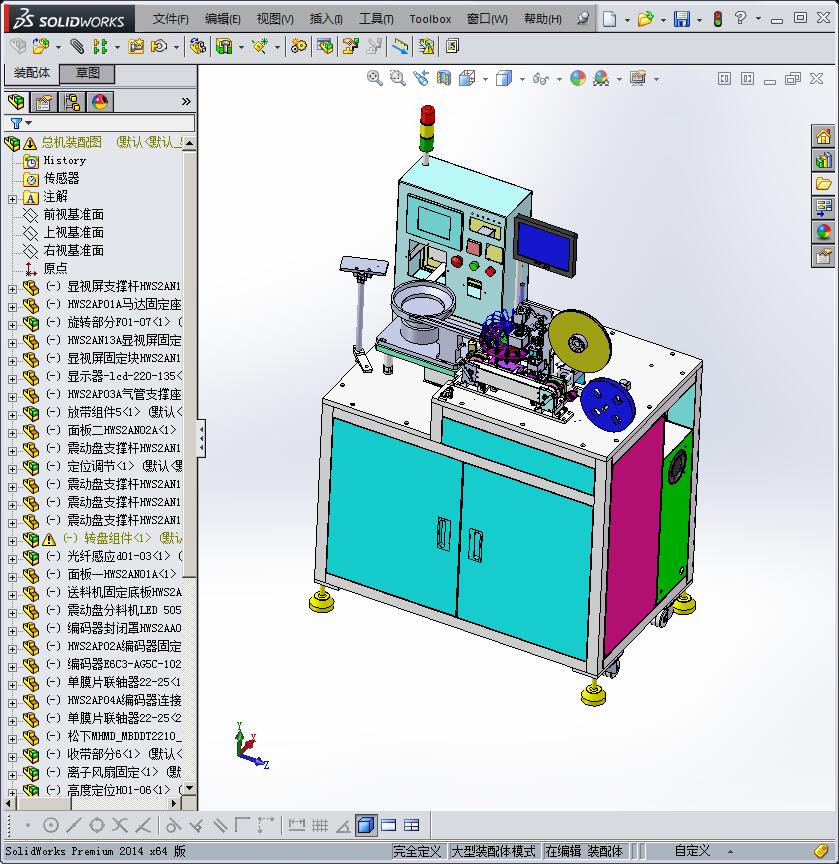

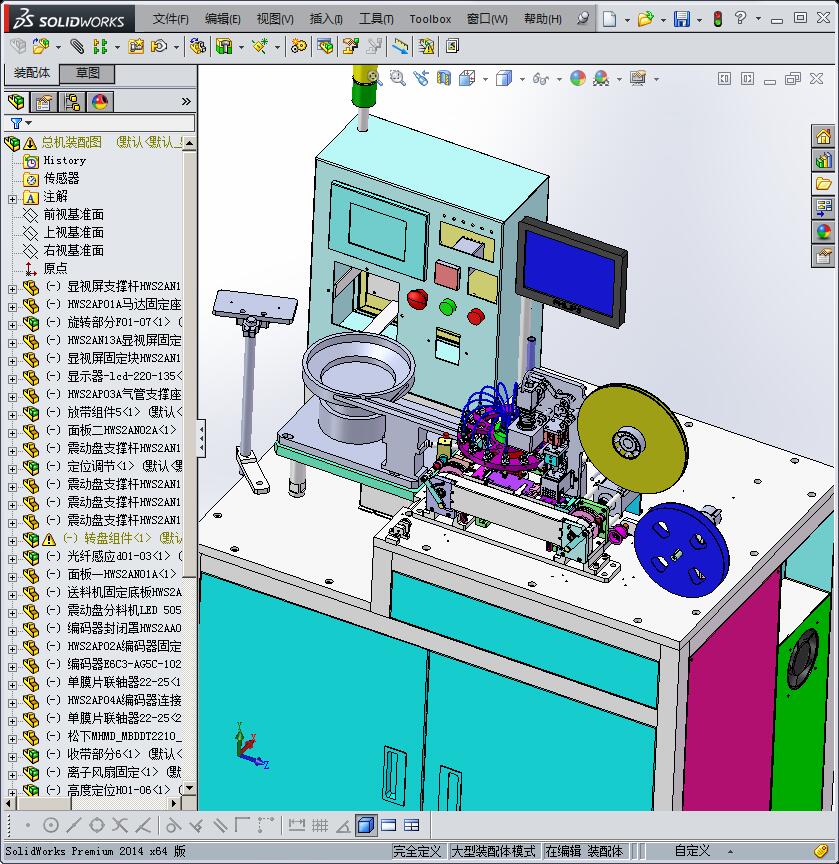

图纸介绍：
