机械设备 / 机加工设备 / 车床主轴箱箱体右侧10-M8螺纹底孔组合钻床设计

车床主轴箱箱体右侧10-M8螺纹底孔组合钻床设计AutoCAD图档

图档名称为：车床主轴箱箱体右侧10-M8螺纹底孔组合钻床设计，属于机械设备，机加工设备分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考

平面图

加入收藏

模型参数

模型ID：10268324

模型大小：4.14M

软件版本： AutoCAD 2004

模型格式：dwg

是否可编辑：可修改，包括参数

上传时间：2025-07-10

图纸介绍：

下载模型

枕烟波

+ 关注

作品: 0

粉丝: 0

文件列表

1. 1.png

53.7 KB

2. 2.png

25.4 KB

3. 3.png

20.4 KB

4. PLC控制系统图A1.dwg

74.8 KB

5. ~$设计说明书.doc

162 B

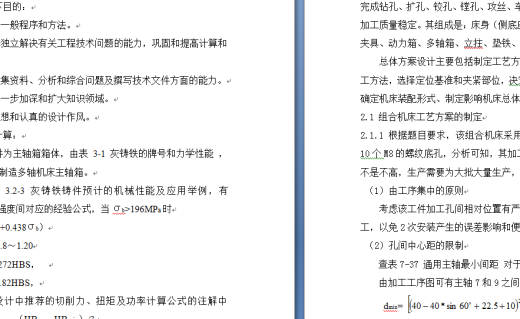

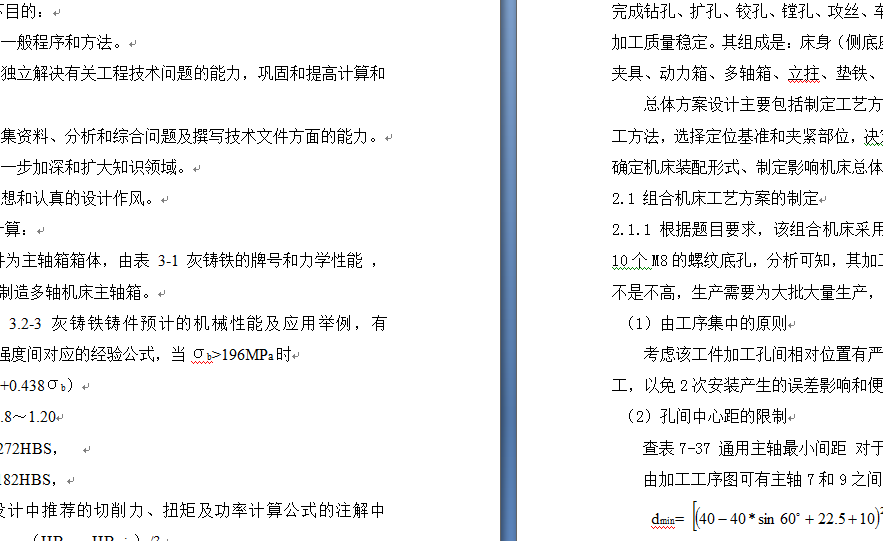

6. 内容.png

33.3 KB

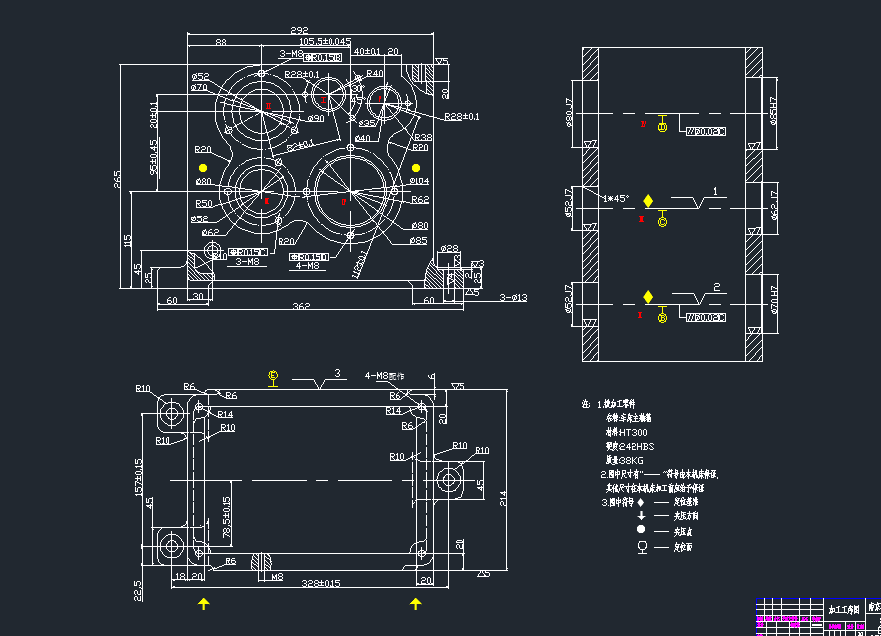

7. 加工工序图A0.dwg

139 KB

8. 加工示意图A2.dwg

79 KB

9. 多轴箱总图A1.dwg

165 KB

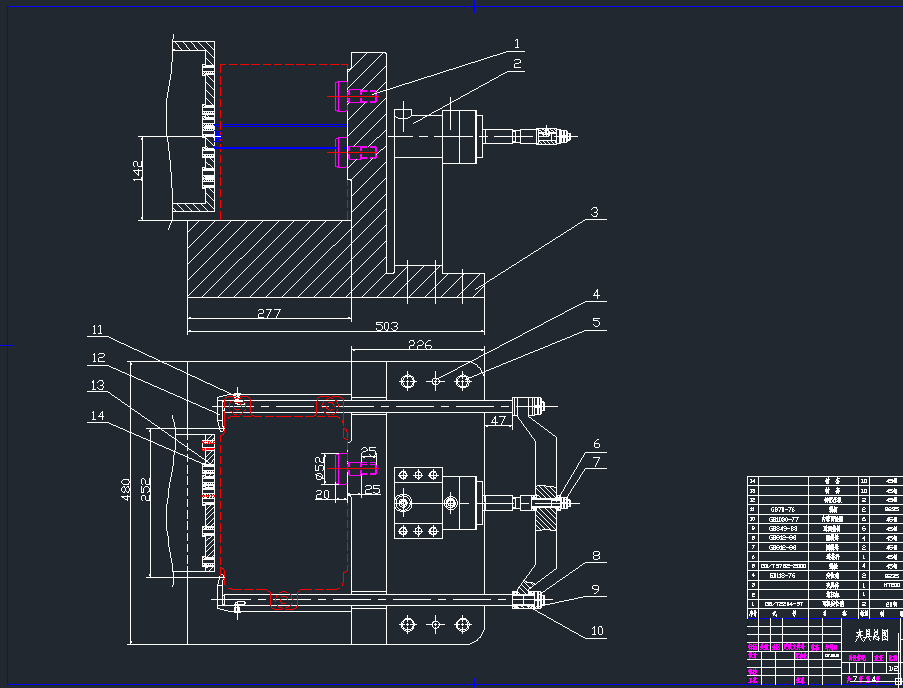

10. 夹具总图A1.dwg

115 KB

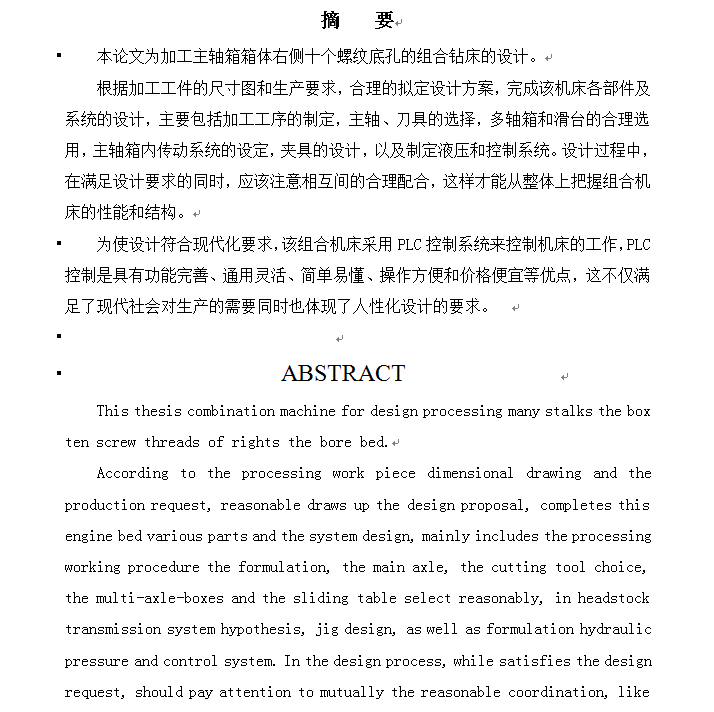

11. 摘要.png

27 KB

12. 材料目录.doc

38 KB

13. 液压系统图A2.dwg

91.9 KB

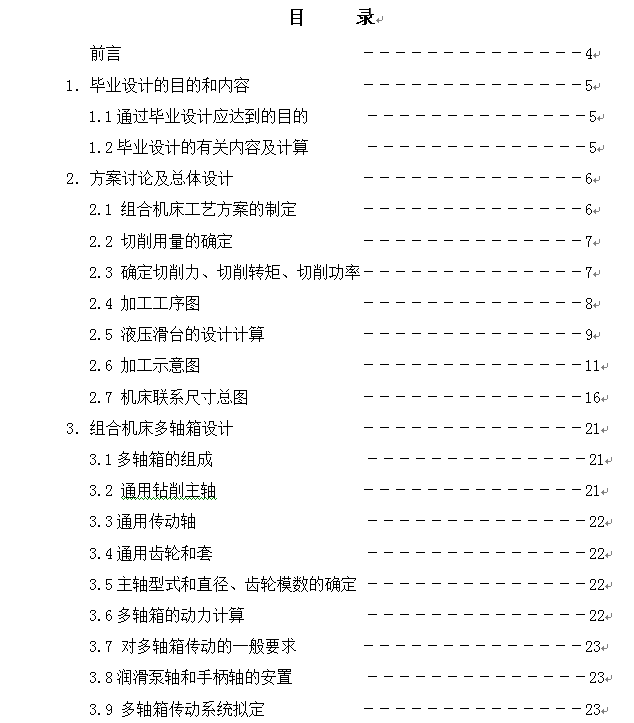

14. 目录.png

18.7 KB

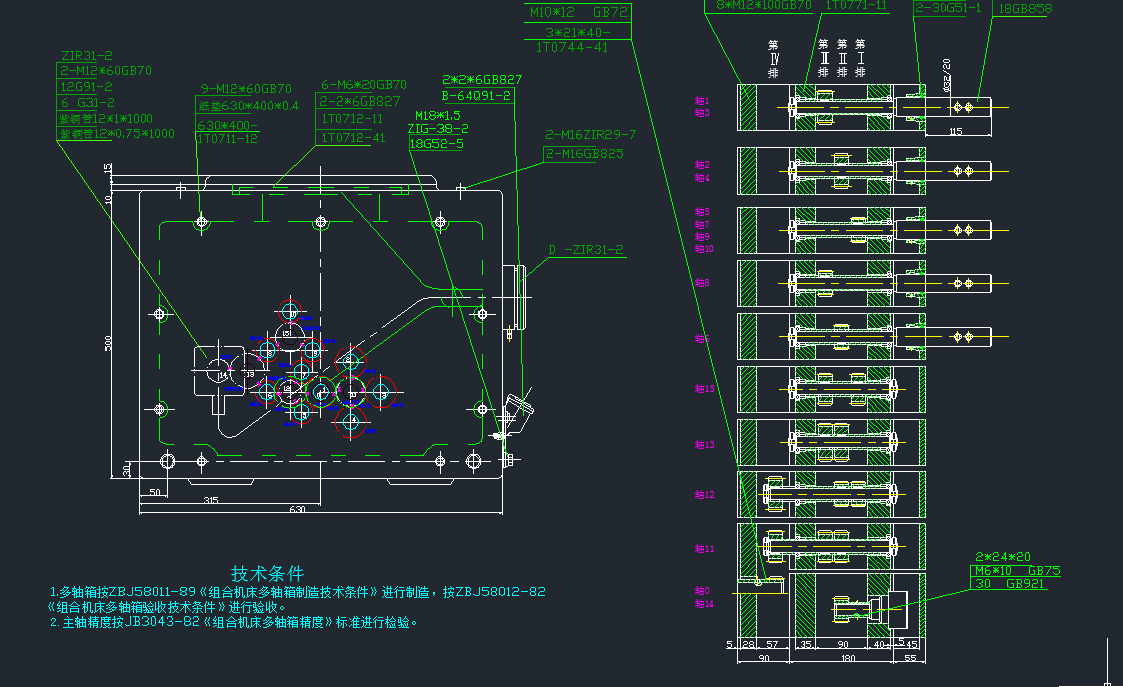

15. 联系尺寸图A0.dwg

108 KB

16. 设计说明书.doc

1.97 MB

17. 车床主轴箱箱体右侧10-M8螺纹底孔组合钻床设计.doc

1.95 MB

18. 郑清开题报告.doc

49.5 KB
