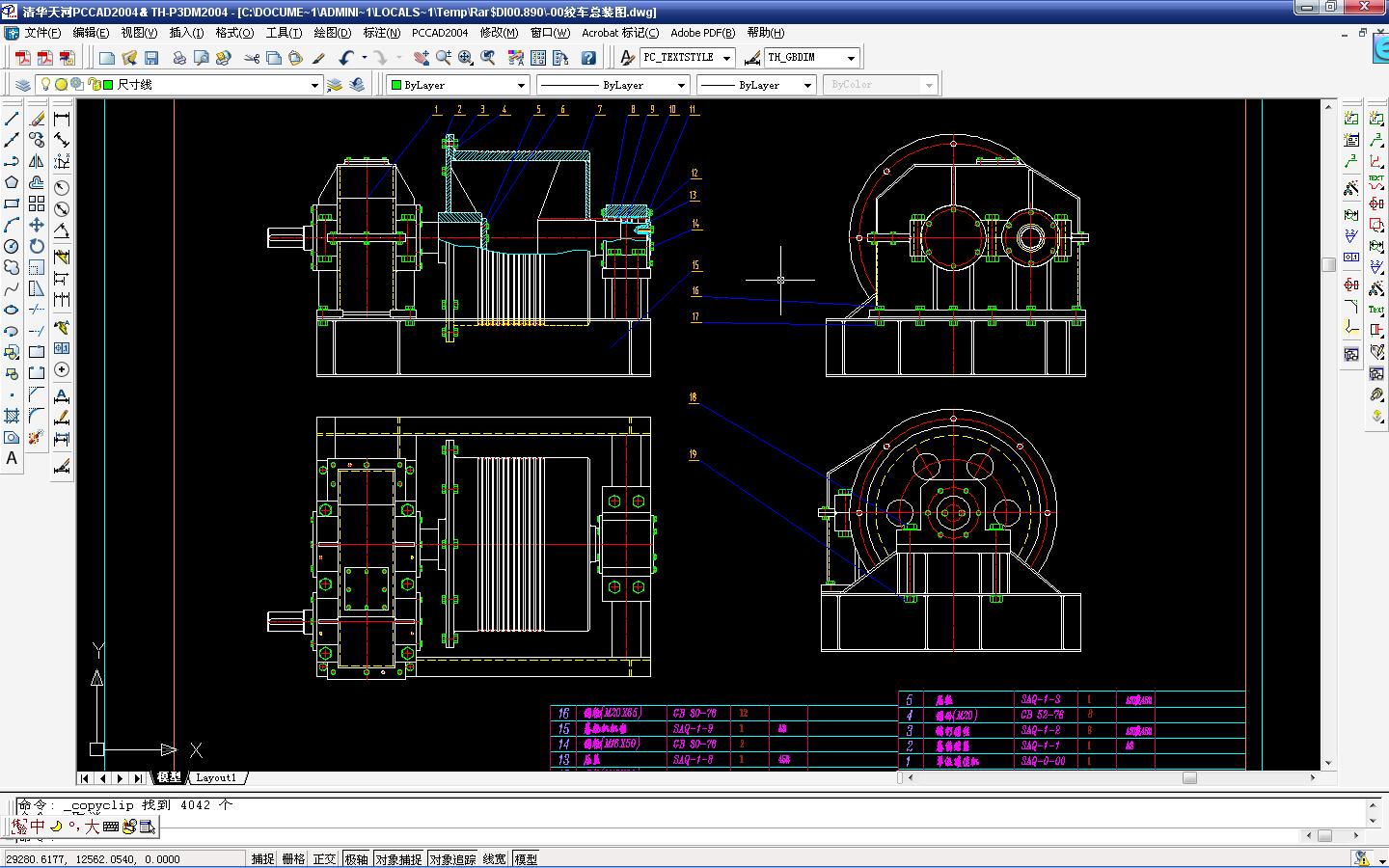

绞车图纸全套AutoCAD图档
CAD图档名称为：绞车图纸全套，属于机械设备，非标机械分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10255010
模型大小：617.16KB
软件版本： AutoCAD 2004
模型格式：dwg
是否可编辑：可修改，包括参数
上传时间：2025-06-21
图纸介绍：
下载模型
文件列表
1. -00绞车总装图.dwg
170 KB
2. -01绞车筒端盖.dwg
87 KB
3. -02销钉螺丝.dwg
41.1 KB
4. -03压板.dwg
35.4 KB
5. -04卷筒.dwg
112 KB
6. -05轴承座.dwg
44.1 KB
7. -06隔套.dwg
35 KB
8. -07轴承压盖.dwg
41.3 KB
9. -08压盖.dwg
37 KB
10. -09底座.dwg
91.6 KB
11. -10螺杆.dwg
38.5 KB
12. 014056e89onv4wmvuiqw9d.jpg
214 KB
