机械设备 / 非标机械 / 玉米脱粒机设计图纸及说明书

玉米脱粒机设计图纸及说明书AutoCAD图档

图档名称为：玉米脱粒机设计图纸及说明书，属于机械设备，非标机械分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考

平面图

加入收藏

模型参数

模型ID：10244785

模型大小：1.39M

软件版本： AutoCAD 2004

模型格式：dwg

是否可编辑：可修改，包括参数

上传时间：2025-06-11

图纸介绍：

下载模型

五湖倦客

+ 关注

作品: 0

粉丝: 0

文件列表

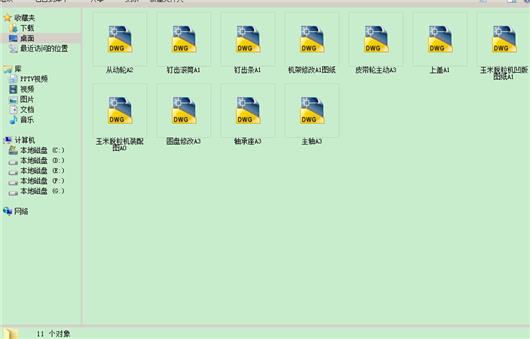

1. 20170222082504048_746582_82.jpg

34.5 KB

2. 20170222082517602_858917_17.jpg

56.3 KB

3. 20170222082523816_513519_71.jpg

40.8 KB

4. 20170222082531072_14984_30.jpg

16.9 KB

5. 上盖A1.dwg

95.8 KB

6. 主轴A3.dwg

93.4 KB

7. 从动轮A2.dwg

92.9 KB

8. 圆盘修改A3.dwg

112 KB

9. 新建文本文档.txt

541 B

10. 机架修改A1图纸.dwg

95.6 KB

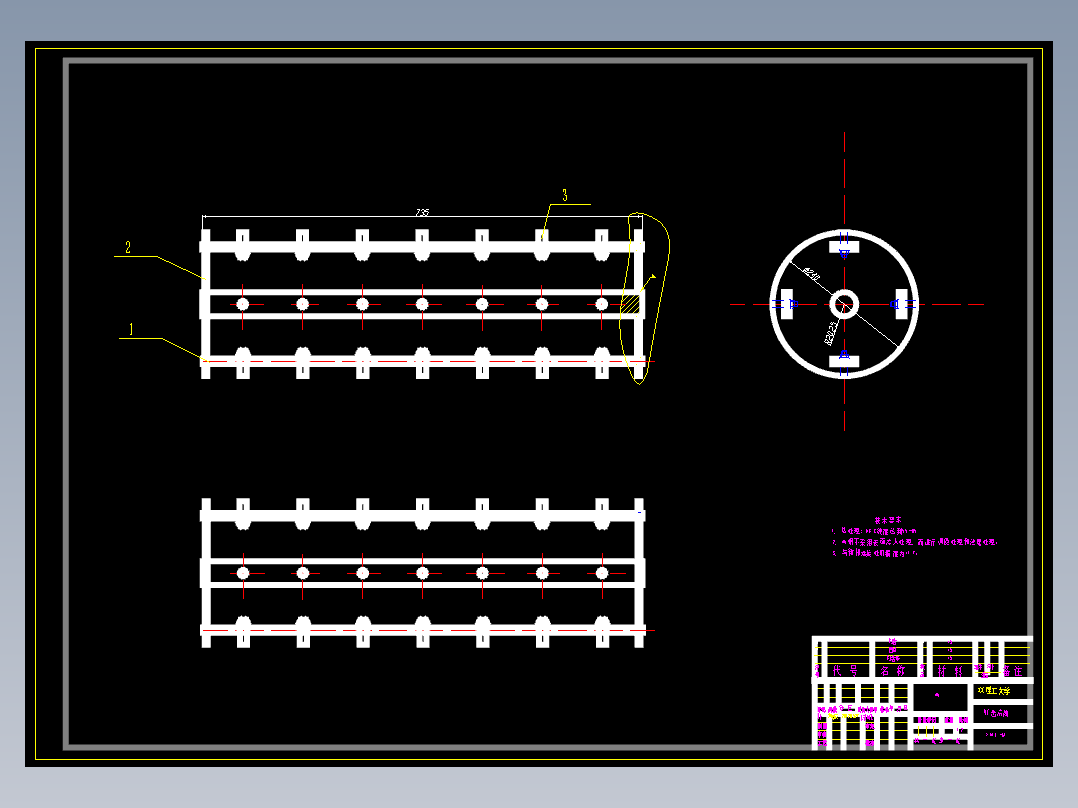

11. 玉米脱粒机凹版图纸A1.dwg

87.4 KB

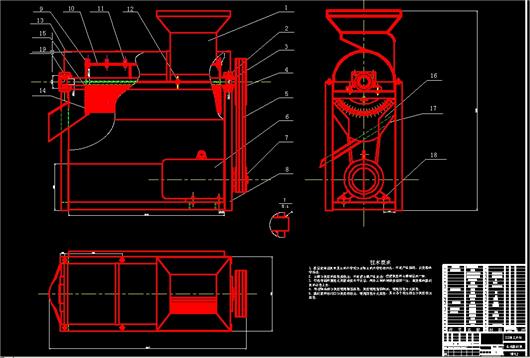

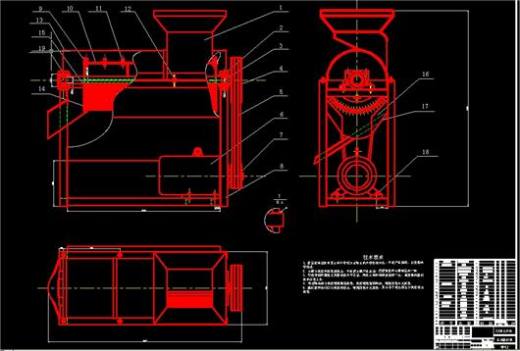

12. 玉米脱粒机装配图A0.dwg

213 KB

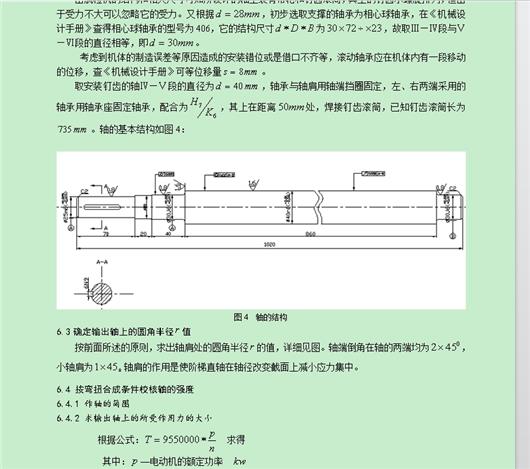

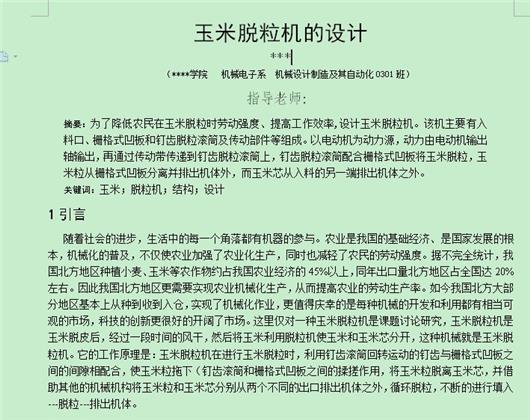

13. 玉米脱粒机设计说明书.doc

708 KB

14. 皮带轮主动A3.dwg

90 KB

15. 轴承座A3.dwg

182 KB

16. 钉齿条A1.dwg

137 KB

17. 钉齿滚筒A1.dwg

296 KB
