机械设备 / 非标机械 / JS500型双卧轴搅拌机设计+CAD+说明书

JS500型双卧轴搅拌机设计+CAD+说明书AutoCAD图档

图档名称为：JS500型双卧轴搅拌机设计+CAD+说明书，属于机械设备，非标机械分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考

平面图

3D视图

加入收藏

模型参数

模型ID：10230273

模型大小：3.81M

软件版本： AutoCAD 2010

模型格式：dwg

是否可编辑：可修改，包括参数

上传时间：2024-09-04

图纸介绍：

下载模型

陌路相逢

+ 关注

作品: 0

粉丝: 0

文件列表

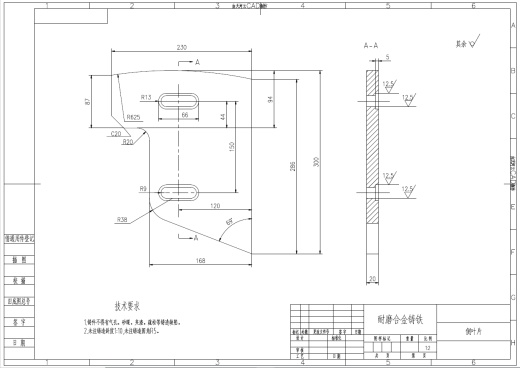

1. 主叶片A3.dwg

141 KB

2. 侧叶片A3.dwg

145 KB

3. 卸料装置A2.dwg

260 KB

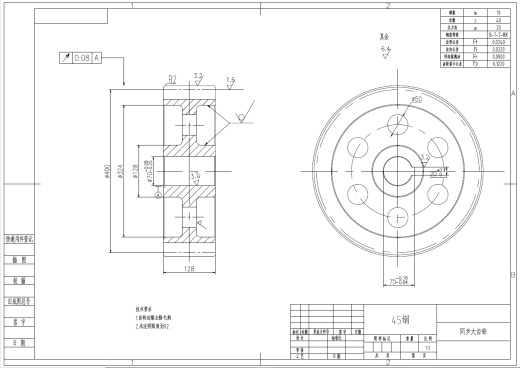

4. 大带轮A3.dwg

133 KB

5. 大齿轮A3.dwg

149 KB

6. 小带轮A3.dwg

137 KB

7. 小齿轮A3.dwg

145 KB

8. 微信截图_20240727071007.png

277 KB

9. 微信截图_20240727071014.png

159 KB

10. 微信截图_20240727071017.png

209 KB

11. 微信截图_20240727071020.png

307 KB

12. 微信截图_20240727071028.png

140 KB

13. 微信截图_20240727071032.png

141 KB

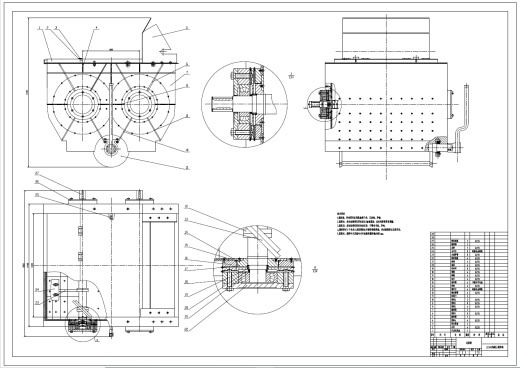

14. 总装图A0.dwg

424 KB

15. 搅拌系统A0.dwg

490 KB

16. 搅拌轴A3.dwg

154 KB

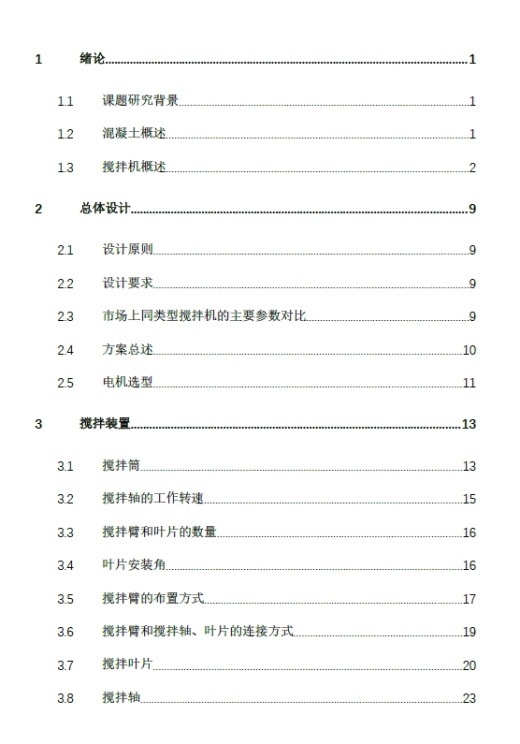

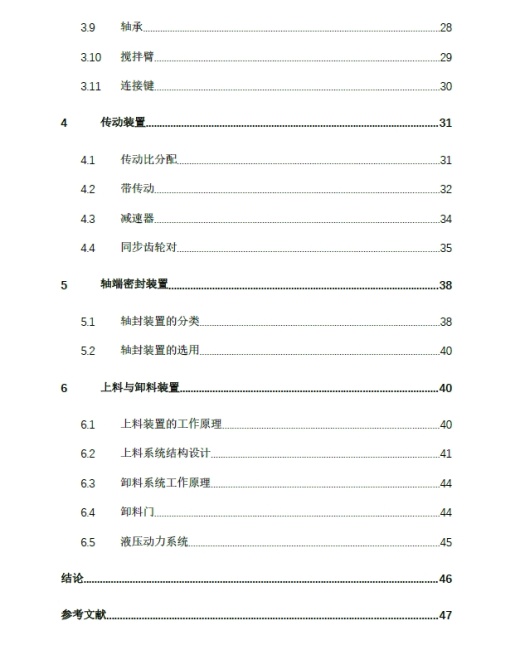

17. 说明书.docx

1.05 MB
