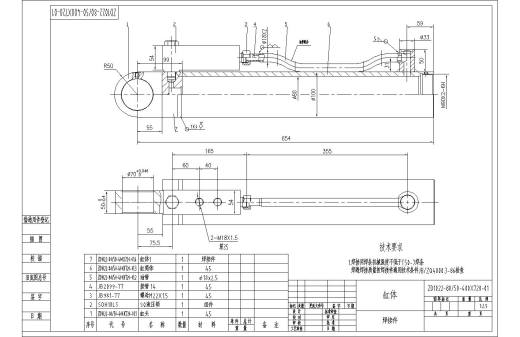

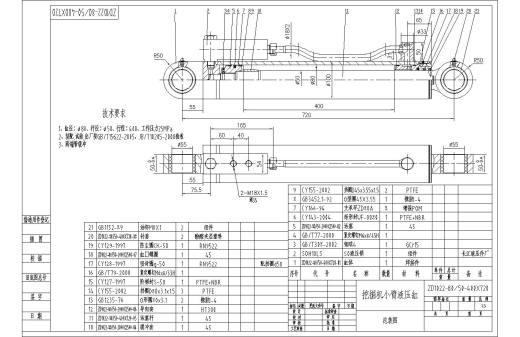

小型挖掘机小臂液压缸AutoCAD图档

图档名称为：小型挖掘机小臂液压缸，属于机械设备，工程机械分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考

平面图

3D视图

加入收藏

模型参数

模型ID：10228631

模型大小：3.42M

软件版本： AutoCAD 2000

模型格式：dwg

是否可编辑：可修改，包括参数

上传时间：2024-09-03

图纸介绍：

下载模型

折新茶

+ 关注

作品: 0

粉丝: 0

文件列表

1. Drawing1.dwl

44 B

2. Drawing1.dwl2

197 B

3. JB2099-77 14 18-Model.jpg

70.4 KB

4. JB2099-77 14 18.dwg

56 KB

5. JB981-77 14 18-Model.jpg

70 KB

6. JB981-77 14 18.dwg

55.1 KB

7. ZD1022-80／50-400X720-Model.jpg

225 KB

8. ZD1022-80／50-400X720.bak

379 KB

9. ZD1022-80／50-400X720.dwg

379 KB

10. plot.log

2.8 KB

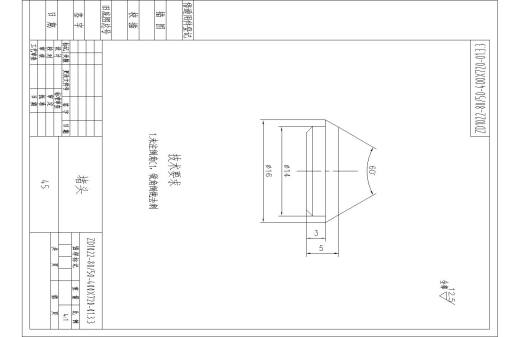

11. 堵头-Model.jpg

86.7 KB

12. 堵头.bak

226 KB

13. 堵头.dwg

226 KB

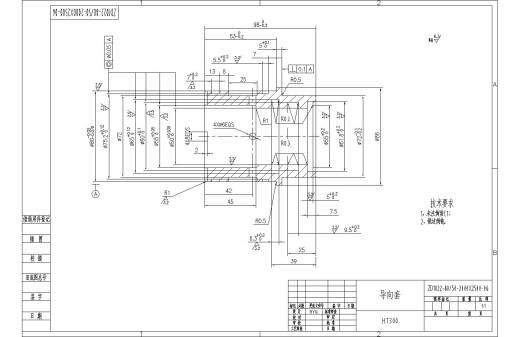

14. 导向套-Model.jpg

128 KB

15. 导向套.bak

250 KB

16. 导向套.dwg

250 KB

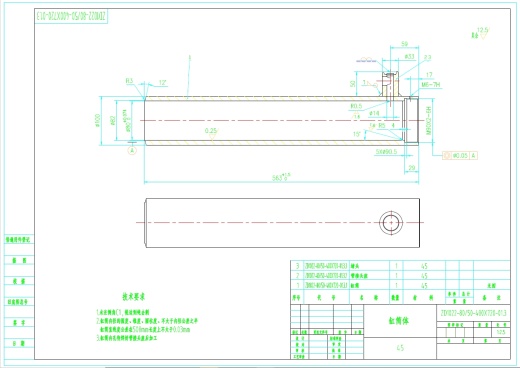

17. 微信截图_20240726173646.png

338 KB

18. 微信截图_20240726173709.png

306 KB

19. 微信截图_20240726173711.png

277 KB

20. 油管-Model.jpg

87.8 KB

21. 油管.bak

242 KB

22. 油管.dwg

243 KB

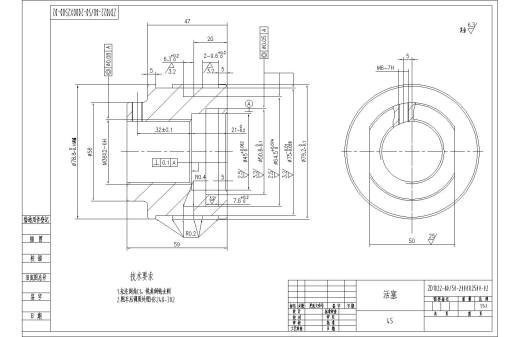

23. 活塞-Model.jpg

135 KB

24. 活塞.bak

276 KB

25. 活塞.dwg

281 KB

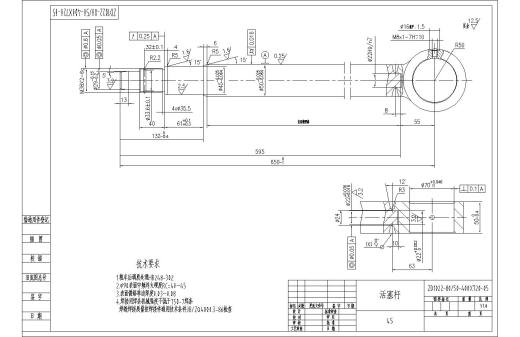

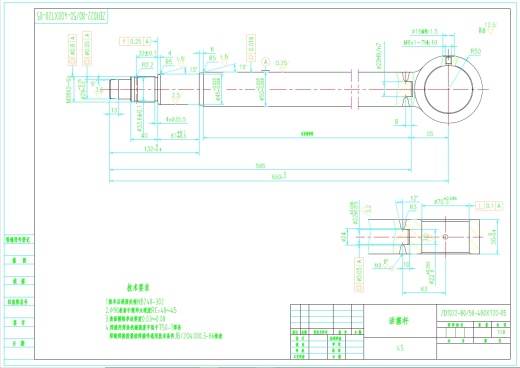

26. 活塞杆-Model.jpg

141 KB

27. 活塞杆.bak

311 KB

28. 活塞杆.dwg

311 KB

29. 管接头座-Model.jpg

99.6 KB

30. 管接头座.bak

233 KB

31. 管接头座.dwg

233 KB

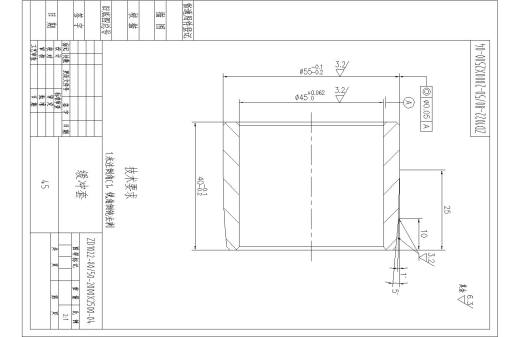

32. 缓冲套-Model.jpg

103 KB

33. 缓冲套.bak

238 KB

34. 缓冲套.dwg

238 KB

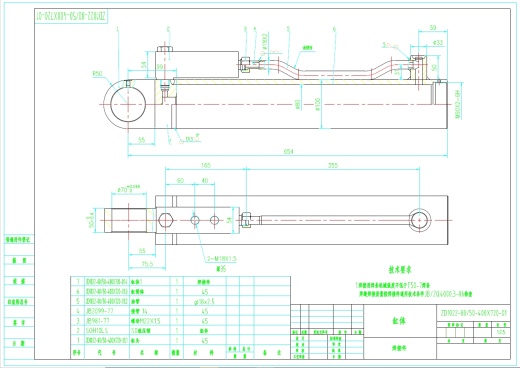

35. 缸体-Model.jpg

159 KB

36. 缸体.bak

297 KB

37. 缸体.dwg

297 KB

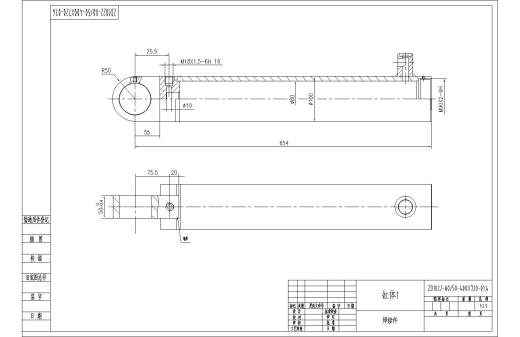

38. 缸体1-Model.jpg

96.9 KB

39. 缸体1.bak

249 KB

40. 缸体1.dwg

249 KB

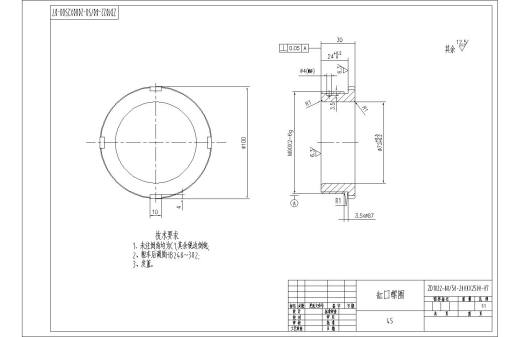

41. 缸口螺圈-Model.jpg

92.2 KB

42. 缸口螺圈.bak

202 KB

43. 缸口螺圈.dwg

202 KB

44. 缸头-Model.jpg

128 KB

45. 缸头.bak

265 KB

46. 缸头.dwg

265 KB

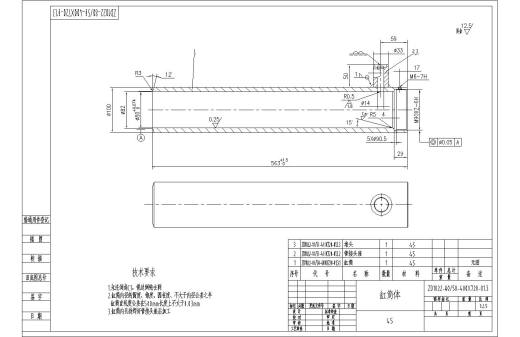

47. 缸筒体-Model.jpg

132 KB

48. 缸筒体.bak

325 KB

49. 缸筒体.dwg

325 KB
