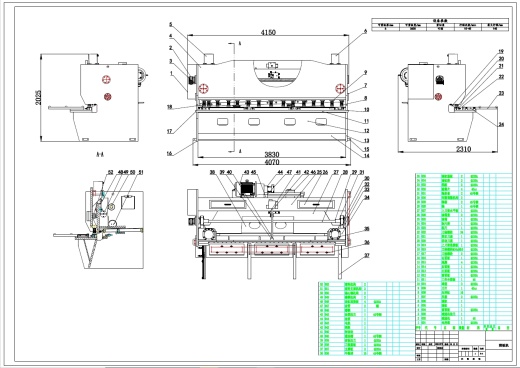

剪板机图纸AutoCAD图档

图档名称为：剪板机图纸，属于机械设备，非标机械分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考

平面图

3D视图

加入收藏

模型参数

模型ID：10228478

模型大小：2.66M

软件版本： AutoCAD 2007

模型格式：dwg

是否可编辑：可修改，包括参数

上传时间：2024-09-03

图纸介绍：

下载模型

落花人立

+ 关注

作品: 0

粉丝: 0

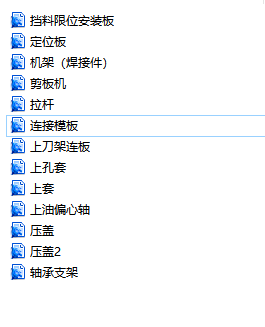

文件列表

1. %E[BIL)N]~JXNN1A[PW]}[1.png

11.6 KB

2. )G8BY~48(}`{JDRGO%PY_04.png

23.2 KB

3. 0微信截图_20240726161021.png

375 KB

4. P3SK{J~V1NO6[2SH{MVB2G4.png

32.8 KB

5. _A(@]97G$FL8$E7O_NDTB5S.png

54.8 KB

6. 上刀架连板.dwg

108 KB

7. 上套.dwg

208 KB

8. 上孔套.dwg

167 KB

9. 上油偏心轴.dwg

229 KB

10. 剪板机.dwg

1.89 MB

11. 压盖.dwg

231 KB

12. 压盖2.dwg

275 KB

13. 定位板.dwg

395 KB

14. 微信截图_20240726161034.png

189 KB

15. 拉杆.dwg

398 KB

16. 挡料限位安装板.dwg

396 KB

17. 机架（焊接件）.dwg

231 KB

18. 轴承支架.dwg

397 KB

19. 连接模板.dwg

106 KB
