机械设备 / 非标机械 / 俯仰式钢丝绳简易升降车库三维SW2016带参

平面图

3D视图

文件列表

珊瑚网 www.shanhu3d.com

珊瑚网 www.shanhu3d.com

珊瑚网

#	文件名称	文件大小
1	0微信截图_20240618150754.png	106 KB
2	0微信截图_20240618150803.png	155 KB
3	0微信截图_20240618150806.png	116 KB
4	0微信截图_20240618150809.png	109 KB
5	1 GB／T15389-1994螺杆M24×290.SLDPRT	94.4 KB
6	111-01 后横梁组件.SLDASM	855 KB
7	111-01-01 基座.SLDPRT	281 KB
8	111-01-02 传动轴.SLDPRT	110 KB
9	111-01-03 钢索轮.SLDPRT	334 KB
10	111-01-04 挡绳轴.SLDPRT	83 KB
11	111-01-05 绳轮盖.SLDPRT	102 KB
12	111-01-06 链轮-1.SLDPRT	620 KB
13	111-01-07 链轮-2.SLDPRT	384 KB
14	111-01-08 钢索夹.SLDPRT	77.4 KB
15	111-02 边脚.SLDPRT	233 KB
16	111-03 斜支撑.SLDPRT	175 KB
17	111-04 立柱组件.SLDASM	387 KB
18	111-04-01 立柱.SLDPRT	280 KB
19	111-04-02 绳轮.SLDPRT	131 KB
20	111-04-03 轴.SLDPRT	78.8 KB
21	111-04-04 轴固定片.SLDPRT	52 KB
22	111-04-05 防坠器.SLDPRT	65.6 KB
23	111-04-06 套环.SLDPRT	65.8 KB
24	111-05 车台板后段.SLDASM	949 KB
25	111-05-01 后段边梁组合.SLDASM	148 KB
26	111-05-01-01 后段边梁.SLDPRT	142 KB
27	111-05-01-02 浪板座.SLDPRT	74.3 KB
28	111-05-01-03 钢索轴(件一).SLDPRT	89.6 KB
29	111-05-01-03 钢索轴(件二).SLDPRT	139 KB
30	111-05-01-04 防坠器挂钩板.SLDPRT	55.4 KB
31	111-05-01-05 滚轮基板.SLDPRT	65 KB
32	111-05-01-06 脚踏板.SLDPRT	67.5 KB
33	111-05-01-07 钢索固定架.SLDPRT	77.7 KB
34	111-05-01-08 加强筋.SLDPRT	47.9 KB
35	111-05-02 滚轮组合.SLDASM	358 KB
36	111-05-02-01 滚轮基板.SLDPRT	69.7 KB
37	111-05-02-02 滚轮轴.SLDPRT	71.5 KB
38	111-05-02-03 滚轮.SLDPRT	109 KB
39	111-05-02-04 套环.SLDPRT	66 KB
40	111-05-03 钢索调整螺栓.SLDASM	134 KB
41	111-05-04 销轴.SLDPRT	69 KB
42	111-05-05 车台浪板.SLDPRT	125 KB
43	111-05-06 后车台板.SLDPRT	109 KB
44	111-06 车台板前段.SLDASM	205 KB
45	111-06-01 前段边梁.SLDPRT	217 KB
46	111-06-02 前车台板.SLDPRT	116 KB
47	111-07 档轮杆.SLDPRT	87.3 KB
48	2 钢板 8t.SLDPRT	55.2 KB
49	3 圆钢.SLDPRT	113 KB
50	4 GB／T6170-20001型六角螺母A级和B级M24.SLDPRT	110 KB
51	5 GB／T97．2-1985平垫圈倒角型A级24×4.SLDPRT	56.5 KB
52	GB／T276-94深沟球轴承6210.SLDPRT	498 KB
53	GB／T276-94深沟球轴承6211-Z.SLDPRT	451 KB
54	GB／T7810-1995带方形座轴承UCFU209.SLDPRT	243 KB
55	简易升降车库（钢丝绳子母机形式）.SLDASM	3.03 MB
56	镜向111-02 边脚.SLDPRT	146 KB
57	镜向111-03 斜支撑.SLDPRT	75.1 KB
58	镜向111-04 立柱组件.SLDASM	30.2 KB
59	镜向111-04-01 立柱.SLDPRT	177 KB
60	镜向111-04-02 绳轮.SLDPRT	35.5 KB
61	镜向111-04-03 轴.SLDPRT	31.9 KB
62	镜向111-04-04 轴固定片.SLDPRT	32.2 KB
63	镜向111-04-05 防坠器.SLDPRT	45.4 KB
64	镜向111-04-06 套环.SLDPRT	29 KB
65	镜向111-05-01 后段边梁组合.SLDASM	35.7 KB
66	镜向111-05-01-01 后段边梁.SLDPRT	72.8 KB
67	镜向111-05-01-02 浪板座.SLDPRT	42.2 KB
68	镜向111-05-01-03 钢索轴(件一).SLDPRT	30.3 KB
69	镜向111-05-01-04 防坠器挂钩板.SLDPRT	39.4 KB
70	镜向111-05-01-05 滚轮基板.SLDPRT	40.1 KB
71	镜向111-05-01-06 脚踏板.SLDPRT	42.4 KB
72	镜向111-05-01-07 钢索固定架.SLDPRT	44.4 KB
73	镜向111-05-01-08 加强筋.SLDPRT	36.1 KB
74	镜向111-06-01 前段边梁.SLDPRT	129 KB
75	镜向GB／T276-94深沟球轴承6211-Z.SLDPRT	109 KB

加入收藏

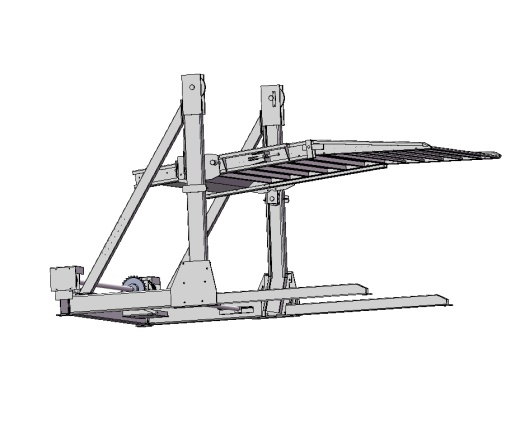

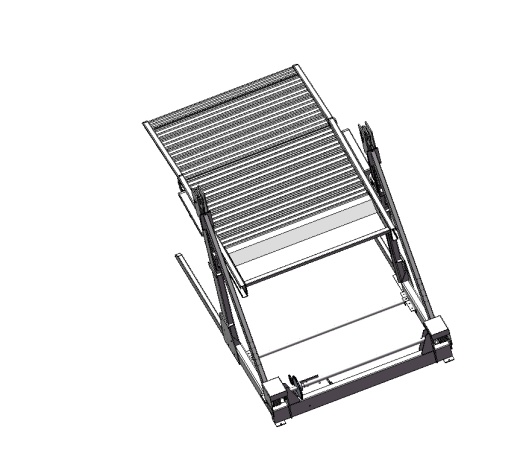

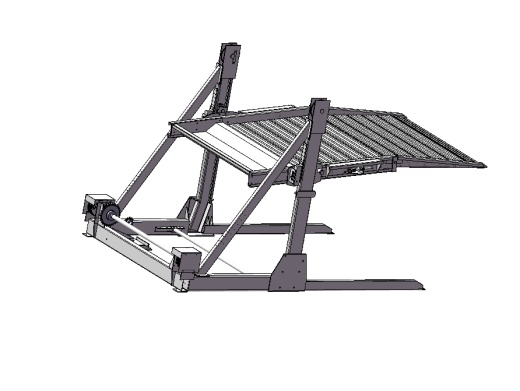

俯仰式钢丝绳简易升降车库三维SW2016带参

图纸ID：10227072

文件大小：13.72M

软件版本：

SOLIDWORKS 2016

图纸格式：sldprt,sldasm

参数/编辑：可修改，包括参数

上传时间：2024-09-01
