生活办公 / 家具装饰 / K9784-家用柜子

平面图

3D视图

文件列表

珊瑚网 www.shanhu3d.com

珊瑚网

#	文件名称	文件大小
1	35cm Slide-Dwr LH.SLDPRT	1.29 MB
2	35cm Slide-Dwr RH.SLDPRT	1.22 MB
3	Material1 - wooden dowels fi8x32.SLDPRT	152 KB
4	Material2 - shelf bracket fi5.SLDPRT	138 KB
5	Material3 - screw M4x22.SLDPRT	192 KB
6	Material4 - screw M4x40.SLDPRT	188 KB
7	Part1 - left side of cabinet - down - 30 mm.SLDPRT	303 KB
8	Part10 - worktop 30 mm.SLDPRT	253 KB
9	Part11 - side upper 30 mm.SLDPRT	265 KB
10	Part12 - middle upper 30 mm.SLDPRT	374 KB
11	Part13 - upper hapt 30 mm l - r.SLDPRT	165 KB
12	Part14 - Upper middle hapt 30 mm.SLDPRT	213 KB
13	Part15 - middle up divider 18 mm.SLDPRT	266 KB
14	Part16 - shelf up left-right 18 mm.SLDPRT	192 KB
15	Part17 - shelf up middle divided 18mm.SLDPRT	192 KB
16	Part18 - shelf up middle 18mm.SLDPRT	195 KB
17	Part19 - TOP 50mm.SLDPRT	220 KB
18	Part2 - right side of cabinet - down - 30 mm.SLDPRT	520 KB
19	Part20 - Front of drawer 18mm.SLDPRT	208 KB
20	Part21 - drawer box side panel 18mm.SLDPRT	153 KB
21	Part22 - drawer box front panel 18mm.SLDPRT	179 KB
22	Part23 - drawer box back panel 18mm.SLDPRT	140 KB
23	Part24 - drawer box bottom HDF 3mm.SLDPRT	128 KB
24	Part25 - left door 18mm.SLDPRT	184 KB
25	Part26 - right door 18 mm.SLDPRT	183 KB
26	Part27 - HDF down back 3 mm.SLDPRT	93 KB
27	Part28 - HDF up back 3 mm.SLDPRT	90.5 KB
28	Part3 - middle down - 30 mm.SLDPRT	318 KB
29	Part4 - bottom down - 18 mm.SLDPRT	248 KB
30	Part5 - dividing down - 18 mm.SLDPRT	256 KB
31	Part6 - front socle 18 mm.SLDPRT	187 KB
32	Part7 - left side socle 18 mm.SLDPRT	192 KB
33	Part8 - right side sockle 18 mm.SLDPRT	157 KB
34	Part9 - shelf down 18 mm.SLDPRT	170 KB
35	Subassembly3 - drawer box.SLDASM	223 KB
36	Tehnical docs for cabinet.SLDDRW	8 MB
37	aga3.kl	32.7 MB
38	knob.SLDPRT	241 KB

加入收藏

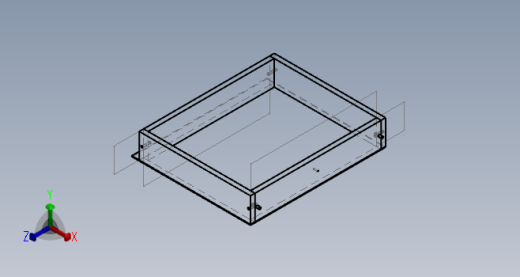

K9784-家用柜子

图纸ID：10217215

文件大小：40.56M

软件版本：

SOLIDWORKS 2012

图纸格式：sldprt,sldasm

参数/编辑：可修改，包括参数

上传时间：2024-08-03

图纸介绍：
