机械设备 / 非标机械 / TQSFB150型比重分级去石机总体设计CAD+说明

TQSFB150型比重分级去石机总体设计CAD+说明AutoCAD图档

图档名称为：TQSFB150型比重分级去石机总体设计CAD+说明，属于机械设备，非标机械分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考

平面图

3D视图

加入收藏

模型参数

模型ID：10211760

模型大小：3.29M

软件版本： AutoCAD 2007

模型格式：dwg

是否可编辑：可修改，包括参数

上传时间：2024-07-31

图纸介绍：

下载模型

采苓

+ 关注

作品: 0

粉丝: 0

文件列表

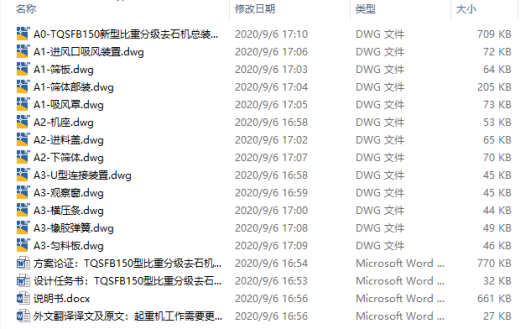

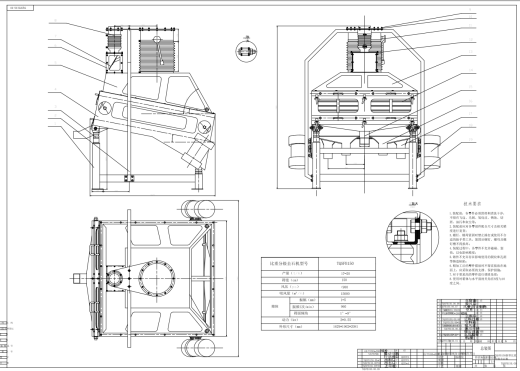

1. 00A0-TQSFB150新型比重分级去石机总装图.png

229 KB

2. 0A1-筛体部装.png

134 KB

3. 0A1-进风口吸风装置.png

123 KB

4. 0微信截图_20230806144940.png

36.8 KB

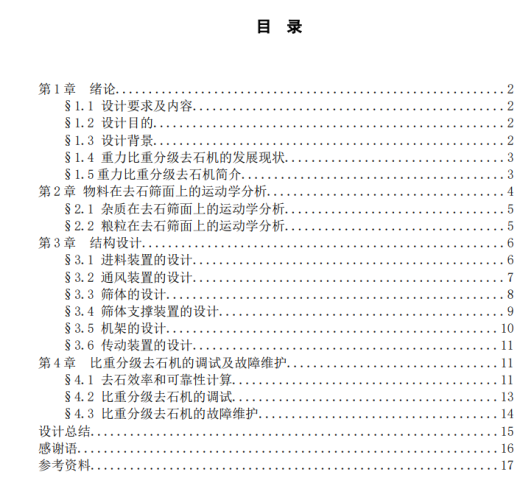

5. 0说明书目录.png

124 KB

6. A0-TQSFB150新型比重分级去石机总装图.dwg

709 KB

7. A1-吸风罩.dwg

72.1 KB

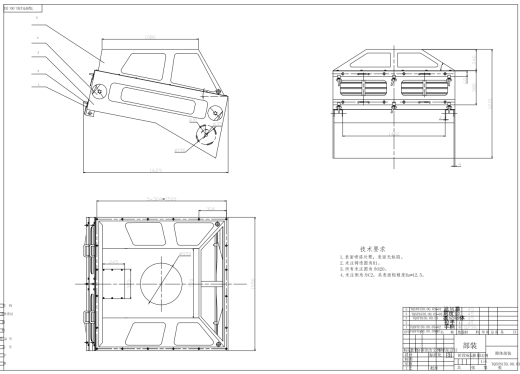

8. A1-筛体部装.dwg

205 KB

9. A1-筛板.dwg

63.9 KB

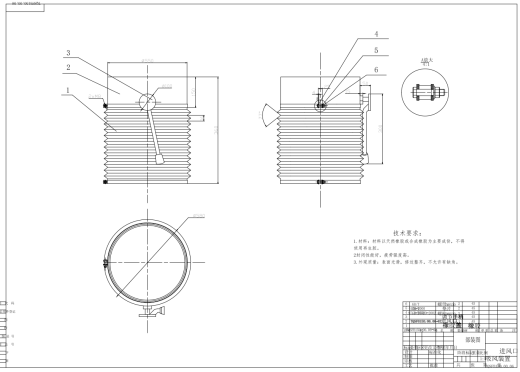

10. A1-进风口吸风装置.dwg

71.4 KB

11. A2-下筛体.dwg

69.5 KB

12. A2-机座.dwg

52.2 KB

13. A2-进料盖.dwg

64 KB

14. A3-U型连接装置.dwg

44.8 KB

15. A3-匀料板.dwg

45.3 KB

16. A3-横压条.dwg

43.6 KB

17. A3-橡胶弹簧.dwg

48.1 KB

18. A3-观察窗.dwg

44.8 KB

19. 外文翻译译文及原文：起重机工作需要更多的技术.docx

26.5 KB

20. 方案论证：TQSFB150型比重分级去石机总体及筛体设计.doc

770 KB

21. 设计任务书：TQSFB150型比重分级去石机总体及筛体设计.doc

32 KB

22. 说明书.docx

660 KB
