设备部件 / 传动部件 / 物料包装线模型码垛推动机构的设计三维SW2014带参+CAD+说明

物料包装线模型码垛推动机构的设计三维SW2014带参+CAD+说明AutoCAD,SolidWorks图档

图档名称为：物料包装线模型码垛推动机构的设计三维SW2014带参+CAD+说明，属于设备部件，传动部件分类，软件为AutoCAD,SolidWorks, 图纸格式为sldprt,dwg,sldasm,pdf，可在线预览，可编辑，可供设计参考

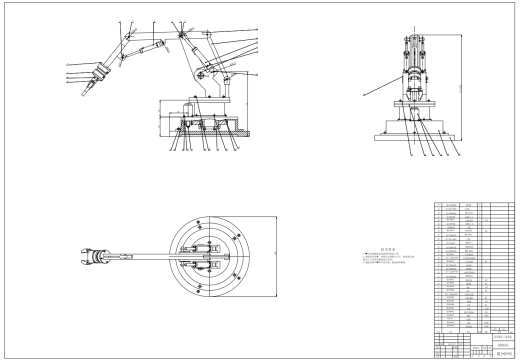

平面图

3D视图

加入收藏

模型参数

模型ID：10211645

模型大小：16.95M

软件版本： AutoCAD 2014,SolidWorks

模型格式：sldprt,dwg,sldasm,pdf

是否可编辑：可修改，包括参数

上传时间：2024-07-31

图纸介绍：

下载模型

一叶知秋

+ 关注

作品: 0

粉丝: 0

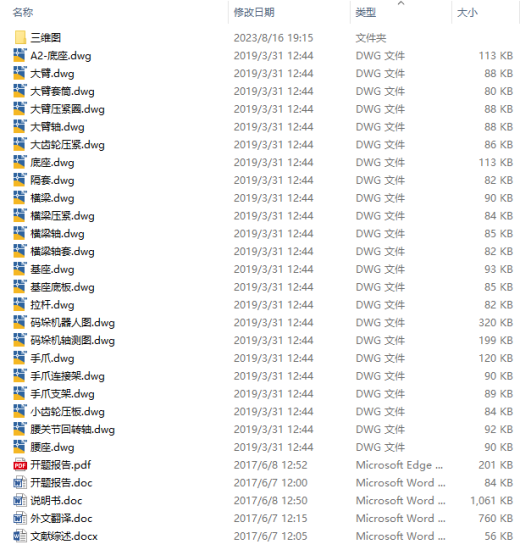

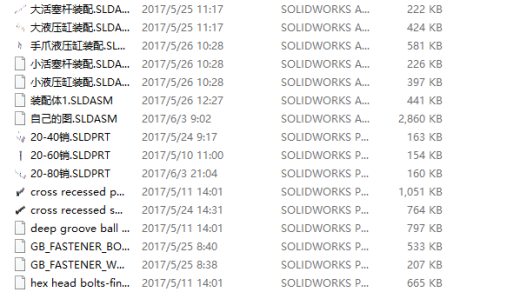

文件列表

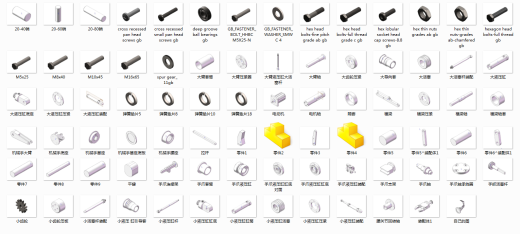

1. 00前面.png

96.5 KB

2. 0A-底座.png

98.5 KB

3. 0A-手爪.png

112 KB

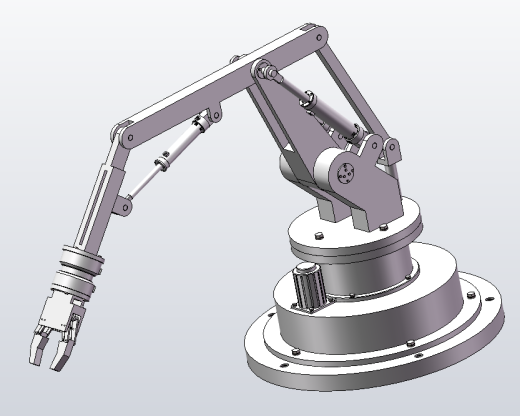

4. 0A-码垛机器人图.png

139 KB

5. 0三维预览图 (1).png

310 KB

6. 0三维预览图 (2).png

286 KB

7. 0三维预览图 (3).png

362 KB

8. 0微信截图_20230816220755.png

54.8 KB

9. 0微信截图_20230816220815.png

34 KB

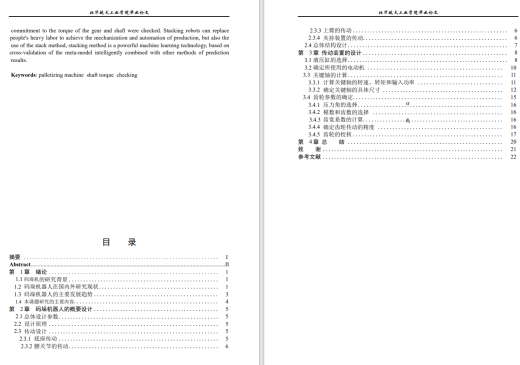

10. 0说明书目录.png

157 KB

11. 20-40销.SLDPRT

163 KB

12. 20-60销.SLDPRT

154 KB

13. 20-80销.SLDPRT

160 KB

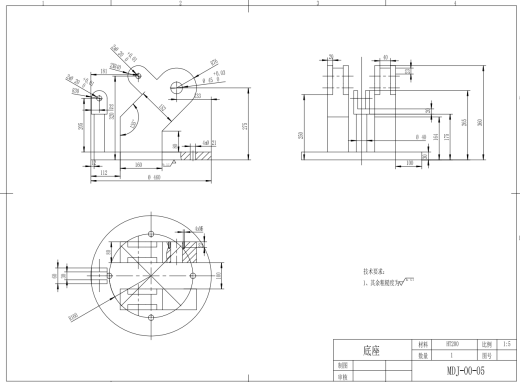

14. A2-底座.dwg

112 KB

15. GB_FASTENER_BOLT_HHBC M5X25-N.sldprt

533 KB

16. GB_FASTENER_WASHER_SMWC 4.sldprt

207 KB

17. M10x45.SLDPRT

1.18 MB

18. M16x65.SLDPRT

975 KB

19. M5x25.SLDPRT

866 KB

20. M8x40.SLDPRT

1.07 MB

21. cross recessed pan head screws gb.sldprt

1.03 MB

22. cross recessed small pan head screws gb.sldprt

764 KB

23. deep groove ball bearings gb.sldprt

797 KB

24. hex head bolts-fine pitch grade ab gb.sldprt

665 KB

25. hex head bolts-full thread grade c gb.sldprt

779 KB

26. hex lobular socket head cap screws-8.8 gb.sldprt

562 KB

27. hex thin nuts grades ab gb.sldprt

441 KB

28. hex thin nuts-grades ab-chamfered gb.sldprt

525 KB

29. hexagon head bolts-full thread gb.sldprt

768 KB

30. spur gear_ 11gb.SLDPRT

1.53 MB

31. 基座.dwg

92.4 KB

32. 基座底板.dwg

85 KB

33. 外文翻译.doc

760 KB

34. 大导向套.SLDPRT

276 KB

35. 大活塞.SLDPRT

242 KB

36. 大活塞杆装配.SLDASM

222 KB

37. 大液压缸.SLDPRT

453 KB

38. 大液压缸压紧.SLDPRT

212 KB

39. 大液压缸底座.SLDPRT

425 KB

40. 大液压缸装配.SLDASM

424 KB

41. 大臂.dwg

87.6 KB

42. 大臂压紧圈.SLDPRT

273 KB

43. 大臂压紧圈.dwg

87.9 KB

44. 大臂套筒.SLDPRT

175 KB

45. 大臂套筒.dwg

79.3 KB

46. 大臂液压缸大活塞杆.SLDPRT

230 KB

47. 大臂轴.SLDPRT

250 KB

48. 大臂轴.dwg

87.9 KB

49. 大齿轮压紧.SLDPRT

215 KB

50. 大齿轮压紧.dwg

85.2 KB

51. 小活塞杆装配.SLDASM

226 KB

52. 小液压缸引导套.SLDPRT

267 KB

53. 小液压缸压紧.SLDPRT

222 KB

54. 小液压缸杆.SLDPRT

240 KB

55. 小液压缸活塞.SLDPRT

289 KB

56. 小液压缸缸底.SLDPRT

396 KB

57. 小液压缸缸筒.SLDPRT

442 KB

58. 小液压缸装配.SLDASM

397 KB

59. 小齿轮.SLDPRT

1.58 MB

60. 小齿轮压板.SLDPRT

203 KB

61. 小齿轮压板.dwg

83.7 KB

62. 平键.SLDPRT

177 KB

63. 底座.dwg

112 KB

64. 开题报告.doc

83.5 KB

65. 开题报告.pdf

201 KB

66. 弹簧垫片10.SLDPRT

507 KB

67. 弹簧垫片18.SLDPRT

379 KB

68. 弹簧垫片5.SLDPRT

314 KB

69. 弹簧垫片8.SLDPRT

443 KB

70. 手抓活塞杆.SLDPRT

250 KB

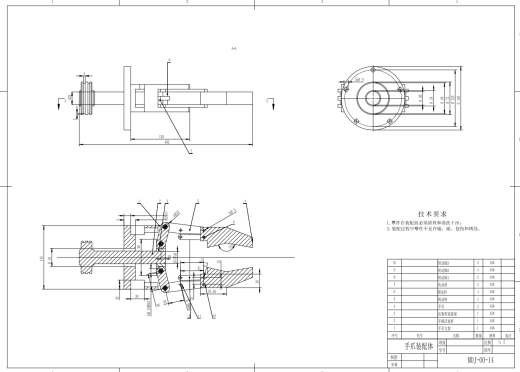

71. 手爪.dwg

119 KB

72. 手爪套筒.SLDPRT

167 KB

73. 手爪支架.SLDPRT

335 KB

74. 手爪支架.dwg

88.4 KB

75. 手爪液压缸.SLDPRT

602 KB

76. 手爪液压缸缸底对面.SLDPRT

327 KB

77. 手爪液压缸缸底.SLDPRT

298 KB

78. 手爪液压缸装配.SLDASM

581 KB

79. 手爪轴.SLDPRT

238 KB

80. 手爪轴承挡圈.SLDPRT

227 KB

81. 手爪连接架.SLDPRT

331 KB

82. 手爪连接架.dwg

89.3 KB

83. 拉杆.SLDPRT

162 KB

84. 拉杆.dwg

81.2 KB

85. 文献综述.docx

55.4 KB

86. 机械手基座.SLDPRT

439 KB

87. 机械手基座底板.SLDPRT

274 KB

88. 机械手大臂.SLDPRT

288 KB

89. 机械手底座.SLDPRT

474 KB

90. 机械手腰座.SLDPRT

305 KB

91. 横梁.SLDPRT

273 KB

92. 横梁.dwg

89.7 KB

93. 横梁压紧.SLDPRT

216 KB

94. 横梁压紧.dwg

83.9 KB

95. 横梁轴.SLDPRT

188 KB

96. 横梁轴.dwg

84.5 KB

97. 横梁轴套.SLDPRT

165 KB

98. 横梁轴套.dwg

81.4 KB

99. 电动机.SLDPRT

807 KB

100. 电机轴.SLDPRT

275 KB

101. 码垛机器人图.dwg

320 KB

102. 码垛机轴测图.dwg

198 KB

103. 腰关节回转轴.SLDPRT

375 KB

104. 腰关节回转轴.dwg

91.4 KB

105. 腰座.dwg

89.7 KB

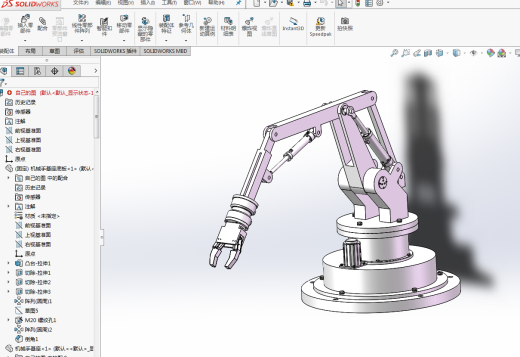

106. 自己的图.SLDASM

2.79 MB

107. 装配体1.SLDASM

441 KB

108. 说明书.doc

1.04 MB

109. 隔套.SLDPRT

164 KB

110. 隔套.dwg

81.6 KB

111. 零件1.SLDPRT

195 KB

112. 零件2.sldprt

104 KB

113. 零件3.SLDPRT

164 KB

114. 零件4.sldprt

43.5 KB

115. 零件5.SLDPRT

157 KB

116. 零件5^装配体1.sldprt

158 KB

117. 零件6.SLDPRT

162 KB

118. 零件6^装配体1.sldprt

160 KB

119. 零件7.SLDPRT

165 KB

120. 零件8.SLDPRT

168 KB

121. 零件9.SLDPRT

167 KB
