单缸蒸汽机 SolidWorks 3D模型

3D模型名称为：单缸蒸汽机，属于机械设备，非标机械分类，软件为SolidWorks, 三维模型格式为sldasm,pdf,sldprt，可在线预览，可编辑，可供设计参考

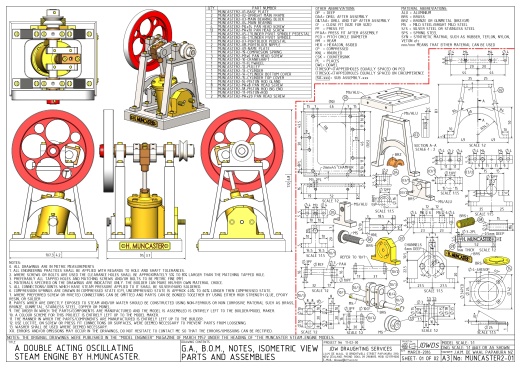

平面图

3D视图

加入收藏

模型参数

模型ID：10162197

模型大小：9.2M

软件版本： SolidWorks

模型格式：sldasm,pdf,sldprt

是否可编辑：可修改，包括参数

上传时间：2024-02-18

图纸介绍：

免费下载

余温

+ 关注

作品: 0

粉丝: 0

文件列表

1. Assem1-Complete Project.SLDASM

1.37 MB

2. Assem1-Complete Project.mp4

483 KB

3. MUNCASTER2-A3-SHEET-01.PDF

910 KB

4. MUNCASTER2-A3-SHEET-01_page-0001.jpg

2.41 MB

5. Muncaster Steam Engine Project in Pdf.pdf

1.22 MB

6. Part 12- CYLINDER.SLDPRT

297 KB

7. Part 20- COMPRESSION SPRING.SLDPRT

418 KB

8. Part1-base plate.SLDPRT

128 KB

9. Part10- FLYWHEEL.SLDPRT

222 KB

10. Part11-PULLEY.SLDPRT

164 KB

11. Part13-CYLINDER BOTTOM COVER.SLDPRT

106 KB

12. Part14- CYLINDER TOP COVER.SLDPRT

171 KB

13. Part15- PISTON ROD GLAND.SLDPRT

70.6 KB

14. Part16 - PISTON ROD.SLDPRT

43.3 KB

15. Part17-PISTON.SLDPRT

120 KB

16. Part18- PISTON ROD BIG END (UPPER PART).SLDPRT

128 KB

17. Part19- PISTON ROD BIG END (LOWER PART).SLDPRT

122 KB

18. Part2-UPRIGHT MAIN FRAME.SLDPRT

108 KB

19. Part3.1 - upper part of plumber block.SLDPRT

97.2 KB

20. Part3.2-lower part of plumber block.SLDPRT

114 KB

21. Part4.1-MIDDLE PART OF PLUMBER BLOCK.SLDPRT

141 KB

22. Part4.2-CYLINDER PIVOT SPINDLE PEDESTAL.SLDPRT

87.8 KB

23. Part5-nut.SLDPRT

86.6 KB

24. Part6-PORTBLOCK PEDESTAL.SLDPRT

132 KB

25. Part7-PORTBLOCK NIPPLE.SLDPRT

85 KB

26. Part8- NAME PLATE.SLDPRT

274 KB

27. Part9 - CRANK SHAFT.SLDPRT

330 KB
