定时器手动旋钮注塑模具设计AutoCAD,ug图档
CAD图档名称为：定时器手动旋钮注塑模具设计，属于电力仪表，电气元件分类，软件为AutoCAD,ug, 图纸格式为dwg,prt，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10159444
模型大小：8.64M
软件版本： AutoCAD 2013,ug
模型格式：dwg,prt
是否可编辑：可修改，包括参数
上传时间：2023-12-17
图纸介绍：
下载模型
文件列表

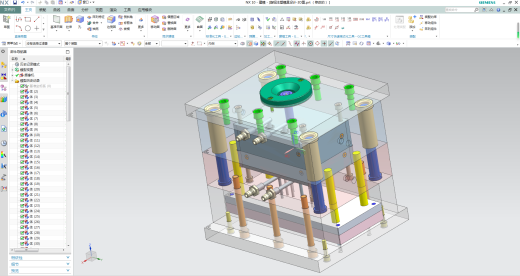

1. 3D模型图.jpg
39 KB
2. 三维图.jpg
128 KB

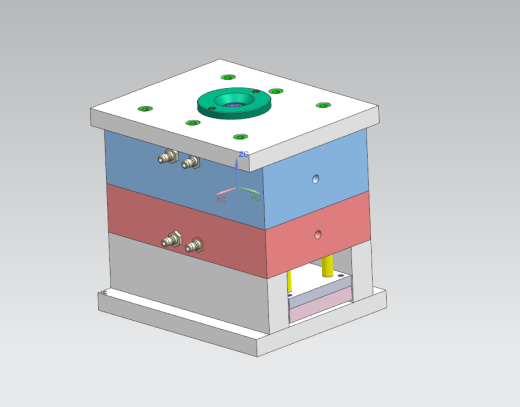

3. 三维装配图.jpg
494 KB
4. 二维图纸加工图.jpg
29.1 KB

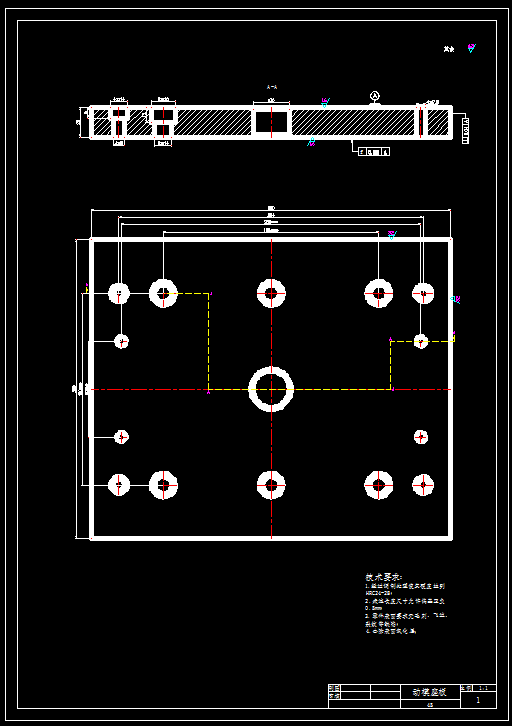

5. 动模座板.jpg
26.8 KB
6. 动模板.jpg
38.5 KB

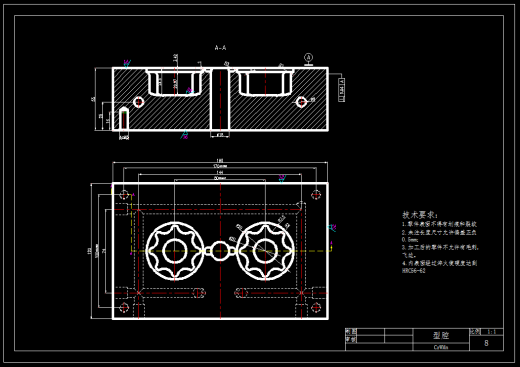

7. 型腔.jpg
50.5 KB
8. 型芯.jpg
51.5 KB
9. 定时器手动旋钮注塑模具设计-说明书.docx
686 KB
10. 定模座板.jpg

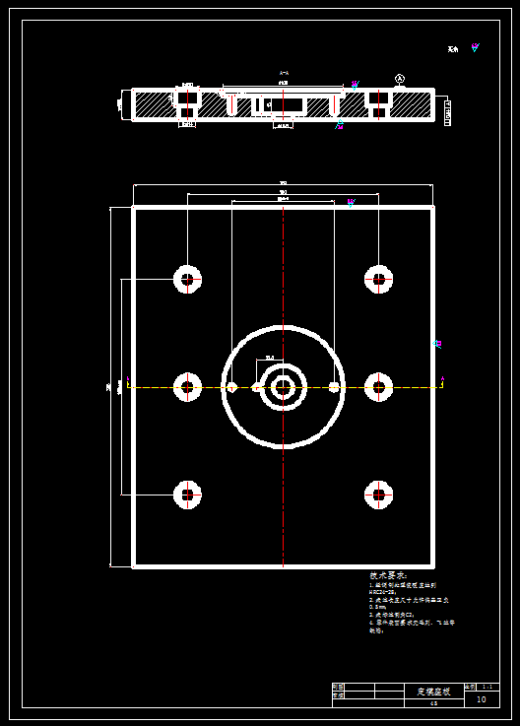

27.9 KB

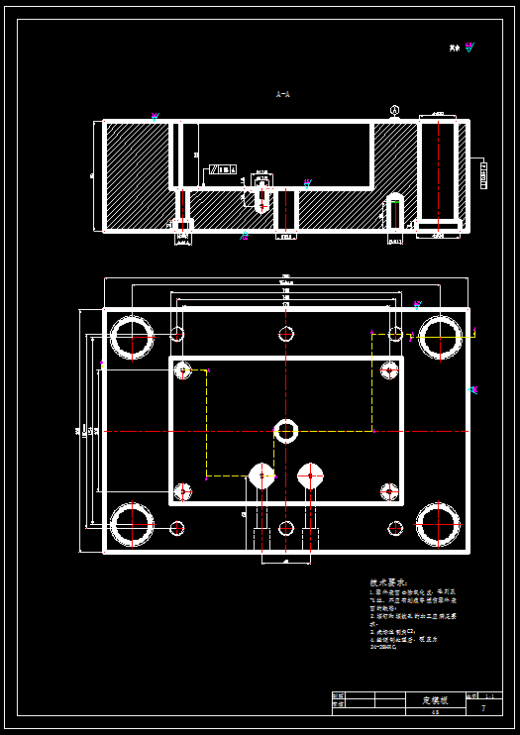

11. 定模板.jpg
35.8 KB

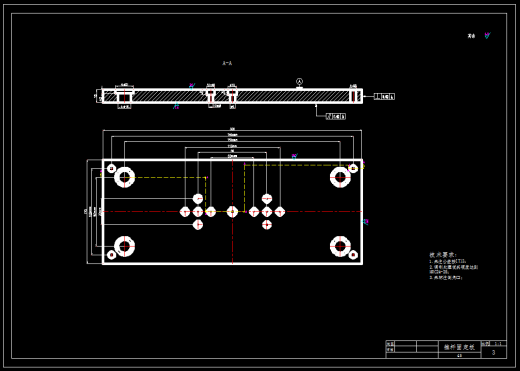

12. 推杆固定板.jpg
31.3 KB

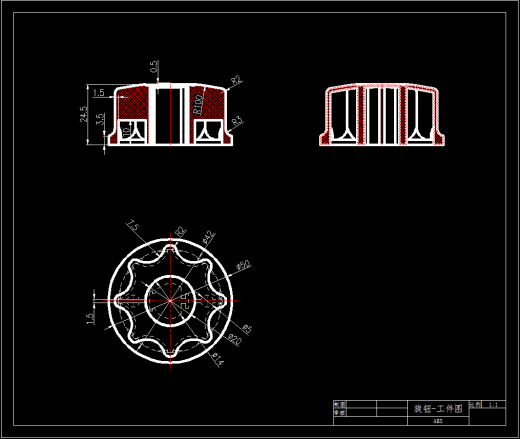

13. 旋钮-工件图.jpg
41.3 KB

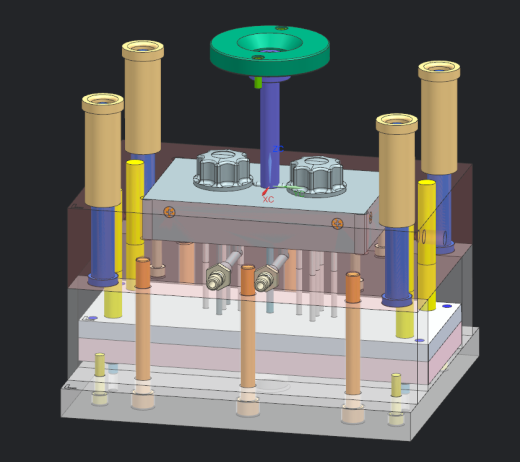

14. 旋钮注塑模具设计-3D图.prt
6.96 MB
15. 模具装配图.jpg
109 KB
16. 注意：打开文件说明！！.txt
672 B

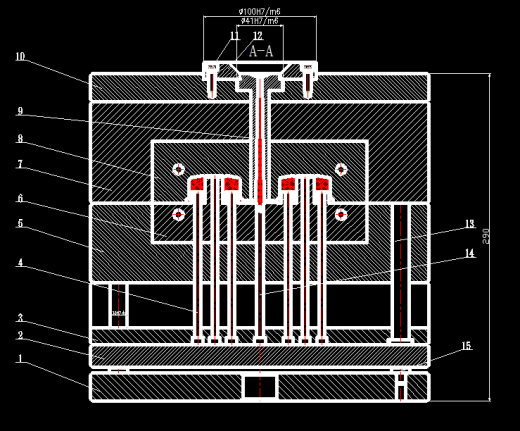

17. 装配-主视图.jpg
45.7 KB
18. 装配-侧视图.jpg
37.3 KB

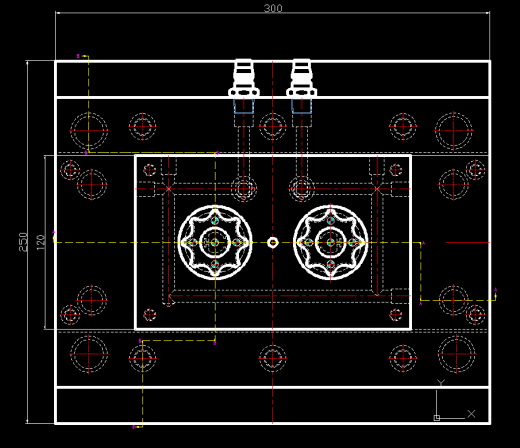

19. 装配-俯视图.jpg
44.7 KB

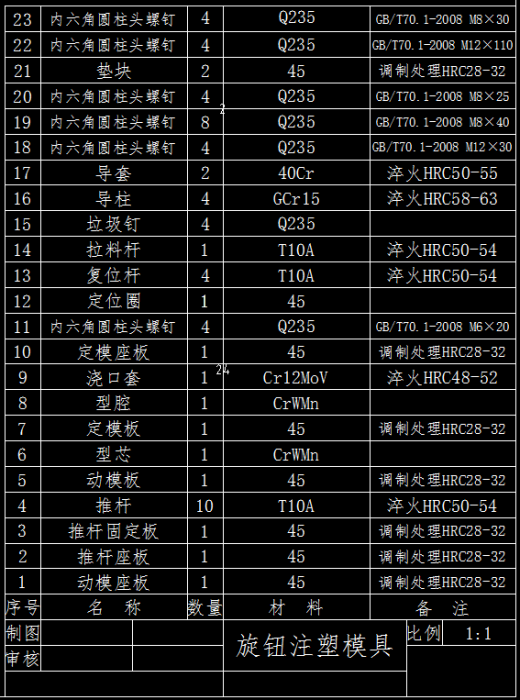

20. 装配-明细表.jpg
64.8 KB

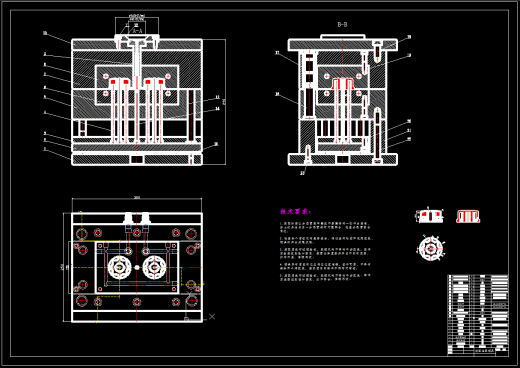

21. 装配图2D.jpg
87.8 KB
22. 设计说明书-目录.jpg
385 KB

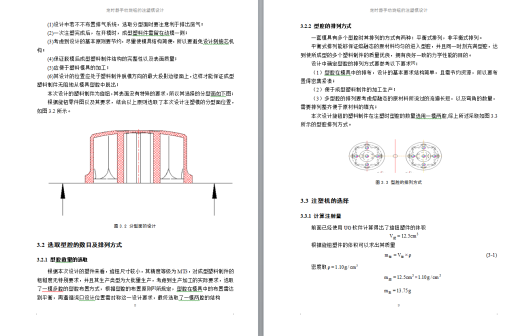

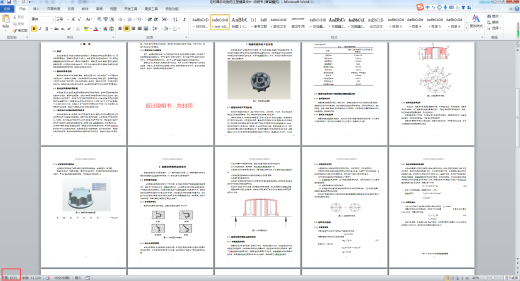

23. 设计说明书-节选.jpg
103 KB
