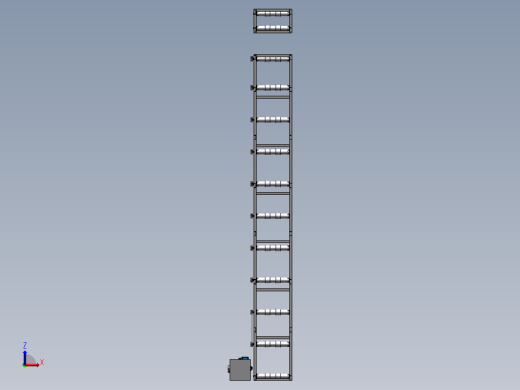

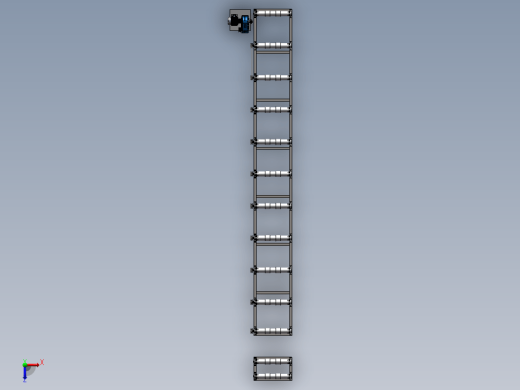

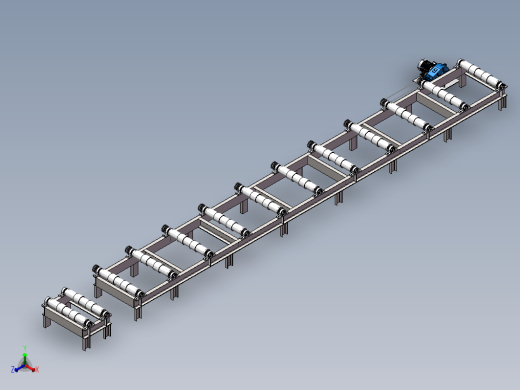

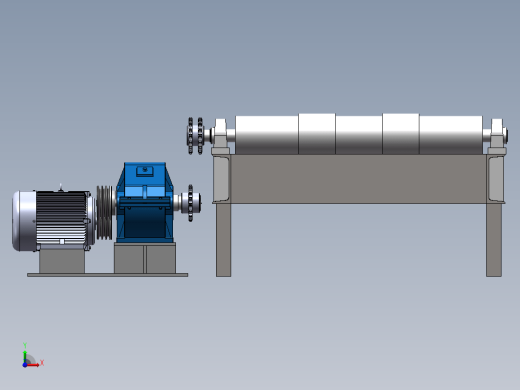

链轮式成品输送辊道生产线（ID:10149427）

下载图档

文件大小：38.77M

| 软件版本：SOLIDWORKS 2016

| 图纸格式：sldprt,sldasm

| 参数/编辑：可修改，包括参数

平面图

3D视图

文件列表

加入收藏

珊瑚网 www.shanhu3d.com

珊瑚网

#	文件名称	文件大小
1	+必看说明+.txt	2.22 KB
2	1.SLDPRT	895 KB
3	GB╱T 1096-2003[普通平键 A型键 14×9×56].sldprt	93.2 KB
4	GB╱T 3882-2017[带顶丝外球面球轴承[UC]UC 310].sldprt	834 KB
5	GB／T 1096-2003[普通平键 C型键 C8×7×28].sldprt	72.9 KB
6	GB／T 706-2008[槽钢10 338].sldprt	84.1 KB
7	PZ3-MZ03-01-01-01 基底板.SLDPRT	51.3 KB
8	PZ3-MZ03-01-01-02 电机滑道.SLDASM	171 KB
9	PZ3-MZ03-01-01A-00 电机减速机底座A型.SLDASM	191 KB
10	PZ3-MZ03-01-01B-00 电机减速机底座B型.SLDASM	179 KB
11	PZ3-MZ03-01-02 电机皮带轮.SLDPRT	136 KB
12	PZ3-MZ03-01-03 减速机皮带轮.SLDPRT	143 KB
13	PZ3-MZ03-01-04 减速机接手.SLDPRT	127 KB
14	PZ3-MZ03-01-05 减速机链轮.SLDPRT	730 KB
15	PZ3-MZ03-01A-00 电机减速机总成A型.SLDASM	746 KB
16	PZ3-MZ03-01B-00 电机减速机总成B型.SLDASM	716 KB
17	PZ3-MZ03-01C-00 电机减速机总成C型.SLDASM	974 KB
18	PZ3-MZ03-01D-00 电机减速机总成D型.SLDASM	961 KB
19	XWD型卧式单级摆线减速机[XWD2.2-4-35].sldasm	551 KB
20	XWD型卧式单级摆线减速机[XWD2.2-4-35]_XW型(单级).sldprt	1.19 MB
21	XWD型卧式单级摆线减速机[XWD2.2-4-35]_电机.sldprt	1.89 MB
22	XW型(单级).SLDPRT	1.19 MB
23	ZQ250-16-I-Z.SLDPRT	1.46 MB
24	ZQ250-16-II-Z.SLDPRT	1.47 MB
25	ZQ250-16-III-Z.SLDPRT	1.47 MB
26	ZQ250-16-IV-Z.SLDPRT	1.47 MB
27	ZQ250-16-IX-Z.SLDPRT	1.5 MB
28	ZQ250-16-V-Z.SLDPRT	1.5 MB
29	ZQ250-16-VI-Z.SLDPRT	1.49 MB
30	ZQ250-16-VII-Z.SLDPRT	1.48 MB
31	ZQ250-16-VIII-Z.SLDPRT	1.48 MB
32	data_1	264 KB
33	data_2	8 KB
34	data_3	4.01 MB
35	index	256 KB
36	【珊瑚网 www.shanhu3d.com 】更多【资料】【图档】.url	177 B
37	【参考】链轮.exb	97 KB
38	主动滚筒轴.exb	103 KB
39	公众号免费下载.jpg	79 KB
40	内链节.SLDPRT	143 KB
41	减速机链轮.SLDDRW	193 KB
42	减速机链轮.SLDPRT	502 KB
43	外链节.SLDPRT	99 KB
44	带底脚无凸缘电机Y112M-4.SLDPRT	1.06 MB
45	成品辊道-P310轴承座.SLDPRT	113 KB
46	成品辊道-滚筒.SLDPRT	85.7 KB
47	成品辊道-滚筒衬套.SLDPRT	87.9 KB
48	成品辊道-被动辊筒组装图.SLDASM	646 KB
49	成品辊道-被动辊筒组装图.SLDDRW	237 KB
50	成品辊道-被动辊筒轴.SLDPRT	90.7 KB
51	成品辊道-轴承.SLDPRT	71.4 KB
52	成品辊道-辊筒组装图.SLDASM	925 KB
53	成品辊道-辊筒组装图.SLDDRW	354 KB
54	成品辊道-辊筒轴.SLDDRW	120 KB
55	成品辊道-辊筒轴.SLDPRT	100 KB
56	成品辊道-链轮.SLDPRT	757 KB
57	成品辊道双排链轮.exb	97.5 KB
58	成品辊道底架1-支腿GB╱T 706-2008[槽钢14b 297].sldprt	80.5 KB
59	成品辊道底架1-横梁GB╱T 706-2016[槽钢［20b×1035].sldprt	90.1 KB
60	成品辊道底架1-纵梁-加强筋.SLDPRT	50.1 KB
61	成品辊道底架1-纵梁1GB╱T 706-2016[槽钢［20b×13203].sldprt	115 KB
62	成品辊道底架1-纵梁1组装.SLDASM	84.5 KB
63	成品辊道底架1-纵梁GB╱T 706-2016[槽钢［20b×13203].sldprt	114 KB
64	成品辊道底架1-纵梁组装.SLDASM	84.4 KB
65	成品辊道底架1.SLDASM	154 KB
66	成品辊道底架1.SLDDRW	173 KB
67	成品辊道底架2-支腿GB╱T 706-2008[槽钢14b 297].sldprt	80.9 KB
68	成品辊道底架2-横梁GB╱T 706-2016[槽钢［20b×1035].sldprt	89.9 KB
69	成品辊道底架2-纵梁-加强筋.SLDPRT	51.1 KB
70	成品辊道底架2-纵梁1GB╱T 706-2016[槽钢［20b×13203].sldprt	110 KB
71	成品辊道底架2-纵梁1组装.SLDASM	88.2 KB
72	成品辊道底架2-纵梁GB╱T 706-2016[槽钢［20b×13203].sldprt	108 KB
73	成品辊道底架2-纵梁组装.SLDASM	88.1 KB
74	成品辊道底架2.SLDASM	107 KB
75	成品辊道底架2.SLDDRW	113 KB
76	成品辊道总图.SLDASM	1.7 MB
77	成品辊道总图.SLDDRW	2.3 MB
78	成品辊道滚筒.exb	96 KB
79	机架-立筋1.SLDPRT	50.2 KB
80	机架-立筋2.SLDPRT	50.6 KB
81	机架-立筋3.SLDPRT	48.8 KB
82	机架-面板.SLDPRT	73.7 KB
83	机架装配.SLDASM	60 KB
84	机架装配.SLDDRW	89.3 KB
85	滚筒衬套.exb	99 KB
86	电机.SLDPRT	1.89 MB
87	被动滚筒轴.exb	99.5 KB
88	链节.SLDASM	120 KB

模型信息

图纸ID：10149427

文件大小：38.77M

软件版本：

SOLIDWORKS 2016

图纸格式：sldprt,sldasm

参数/编辑：可修改，包括参数

上传时间：2023-01-26

图纸介绍：
