机械设备 / 非标机械 / 全自动墙体彩绘机设计（毕业设计）

平面图

3D视图

文件列表

#	文件名称	文件大小

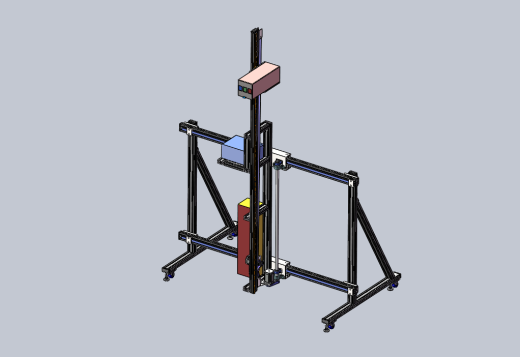

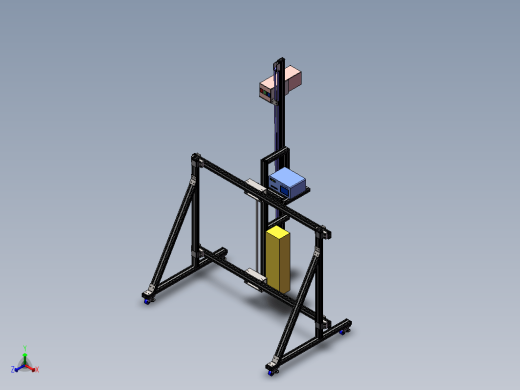

1	01等轴测图.jpg	62.1 KB

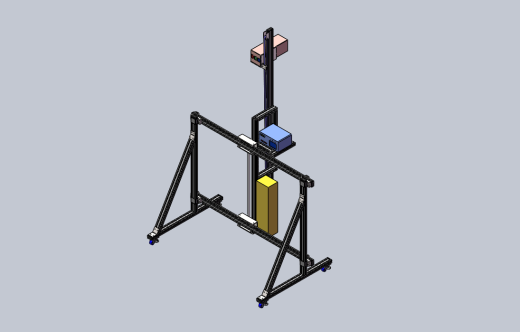

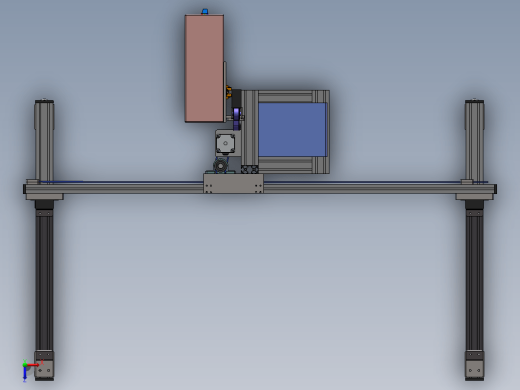

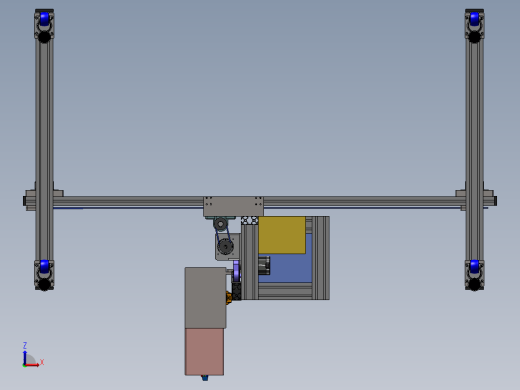

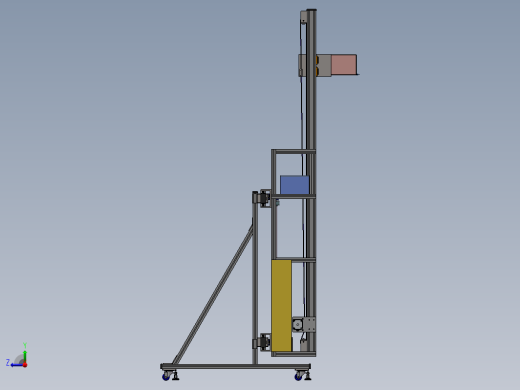

2	02四视图.jpg	232 KB

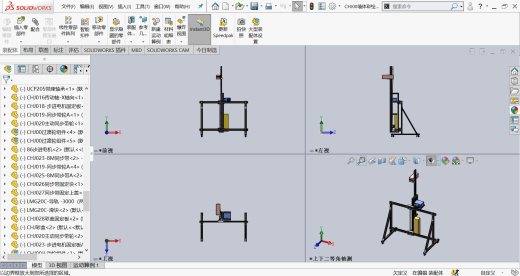

3	03不同视角视图.jpg	79.2 KB
4	04支脚组件.jpg	212 KB

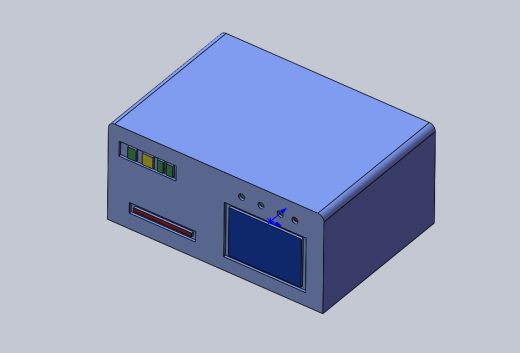

5	05彩绘机控制器.jpg	41.7 KB
6	6002深沟球轴承.SLDPRT	1020 KB
7	86步进电机.SLDPRT	585 KB
8	CHJ001竖梁-80X40铝材.SLDPRT	108 KB
9	CHJ002小横梁-80X40铝材.SLDPRT	108 KB
10	CHJ003大横梁-80X40铝材.SLDPRT	127 KB
11	CHJ004连接板.SLDPRT	101 KB
12	CHJ005连接板A.SLDPRT	96.7 KB
13	CHJ006脚轮固定板.SLDPRT	107 KB
14	CHJ007支撑竖梁.SLDPRT	197 KB
15	CHJ008铝材固定块.SLDPRT	107 KB
16	CHJ009滑块立板.SLDPRT	129 KB
17	CHJ00从动轮组件.SLDASM	1.02 MB
18	CHJ00墙体彩绘机总装配图.STEP	10.2 MB
19	CHJ00墙体彩绘机总装配图.SLDASM	2.93 MB
20	CHJ00过渡轮组件.SLDASM	971 KB
21	CHJ010屏幕支撑架.SLDPRT	108 KB
22	CHJ011连接横梁.SLDPRT	109 KB
23	CHJ012纵向固定杆.SLDPRT	129 KB
24	CHJ013滑轮.SLDPRT	156 KB
25	CHJ014滑轮转轴.SLDPRT	116 KB
26	CHJ015滑轮固定板.SLDPRT	97.5 KB
27	CHJ016传动轴-X轴向.SLDPRT	92.4 KB
28	CHJ017轴承固定座.SLDPRT	131 KB
29	CHJ018-步进电机固定板.SLDPRT	140 KB
30	CHJ019-同步带轮A.SLDPRT	410 KB
31	CHJ01滑轮组件.SLDASM	144 KB
32	CHJ020主动同步带轮.SLDPRT	409 KB
33	CHJ022固定轴.SLDPRT	102 KB
34	CHJ023-8M同步带.SLDPRT	105 KB
35	CHJ023-步进电机固定板A.SLDPRT	126 KB
36	CHJ025-8M同步带A.SLDPRT	86.6 KB
37	CHJ026同步带固定块.SLDPRT	129 KB
38	CHJ027同步带固定上盖.SLDPRT	99.8 KB
39	CHJ028彩盒固定板.SLDPRT	110 KB
40	CHJ029同步轮支架.SLDPRT	118 KB
41	CHJ030从动同步带轮.SLDPRT	466 KB
42	CHJ031从动轴.SLDPRT	102 KB
43	CHJ032固定轴.SLDPRT	104 KB
44	CHJ033长同步带.SLDPRT	76.4 KB
45	CHJ034铝型材固定板.SLDPRT	119 KB
46	CHJ034铝型材端盖.SLDPRT	71.8 KB
47	CHJ036控制盒支架.SLDPRT	128 KB
48	CHJ037控制盒支架A.SLDPRT	134 KB
49	CHJ彩盒.SLDPRT	182 KB
50	CHJ控制器.SLDPRT	64.1 KB
51	LMG20C-导轨 -3000（两端孔居中）.SLDPRT	255 KB
52	LMG20C-滑块.SLDPRT	410 KB
53	UCP205带座轴承.SLDPRT	161 KB
54	控制器.SLDPRT	108 KB
55	支脚组件装配体.SLDASM	442 KB
56	脚轮.SLDPRT	417 KB

加入收藏

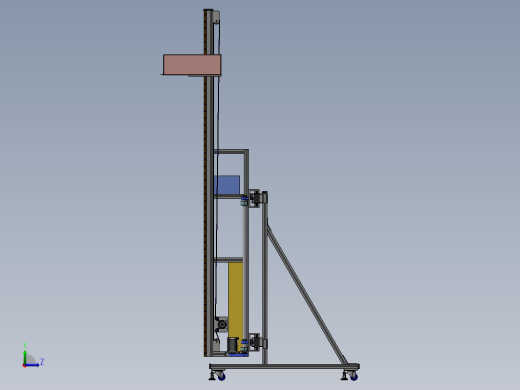

全自动墙体彩绘机设计（毕业设计）SolidWorks,step 3D模型

图纸ID：10113535

文件大小：15.43M

软件版本：

SolidWorks,step

图纸格式：sldprt,sldasm,step

参数/编辑：可修改，包括参数

上传时间：2019-11-19

图纸介绍：

下载模型
