机械设备 / 非标机械 / 标准通用钣金设备机架框设计模型

平面图

3D视图

文件列表

珊瑚网 www.shanhu3d.com

珊瑚网 www.shanhu3d.com

珊瑚网

#	文件名称	文件大小
1	01-机架门钣金.SLDASM	257 KB
2	02-机架门钣金组装.SLDASM	288 KB
3	03-抽屉组装.SLDASM	204 KB
4	04-后盖钣金组装.SLDASM	360 KB
5	05-钣金门组装.SLDASM	447 KB
6	06-上盖钣金组装.SLDASM	766 KB
7	15寸LCD1.sldprt	49.7 KB
8	22MM-绿色按钮1.sldprt	489 KB
9	E-Stop-269.sldprt	89.3 KB
10	GSS18100Ab1.sldprt	106 KB
11	GSS18100Ar1.sldprt	54.1 KB
12	HHS65_LEAF3.sldprt	33.3 KB
13	HHS65_LEAF4.sldprt	33.4 KB
14	HHS65_PIN1.sldprt	25.8 KB
15	HHS65合页_HHS66.sldasm	100 KB
16	LCD屏幕护边1.sldprt	39.5 KB
17	Misumi-UPCN19-B提手_UPCN.sldprt	63.7 KB
18	THA-173-1A门扣1.sldprt	108 KB
19	上盖钣金1.sldprt	197 KB
20	后盖钣金1.sldprt	319 KB
21	左右钣金实体1.sldprt	143 KB
22	扣边1.sldprt	34.6 KB
23	抽屉导轨1.sldprt	31.7 KB
24	抽屉导轨3.sldprt	31.5 KB
25	机架1.sldprt	327 KB
26	机架上框架.sldasm	1.4 MB
27	机架下框架.sldasm	868 KB
28	机架后盖板1.sldprt	64 KB
29	机架左侧钣金1.sldprt	167 KB
30	机架托板钣金1.sldprt	89 KB
31	机架门下钣金.sldprt	217 KB
32	机架门钣金1.sldprt	331 KB
33	气弹簧固定块1.sldprt	27.8 KB
34	气弹簧固定块6.sldprt	73 KB

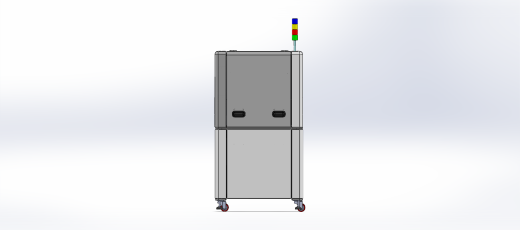

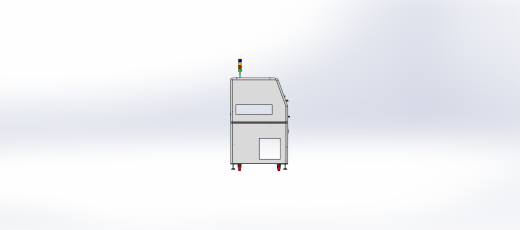

35	测试机架侧面.PNG	90.8 KB

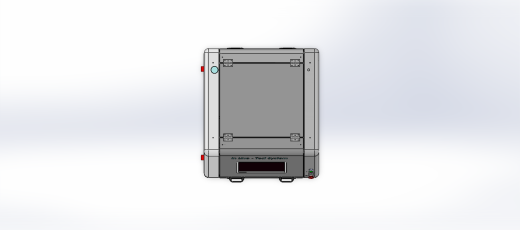

36	测试机架俯视.PNG	102 KB
37	测试机架总装图.STEP	13.1 MB
38	测试机架总装图.SLDASM	2.33 MB

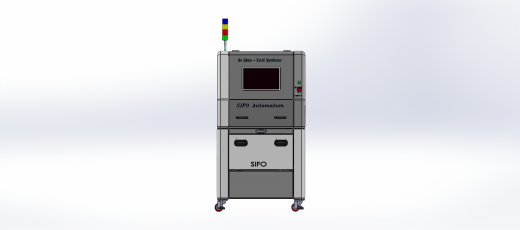

39	测试机架正面.PNG	111 KB

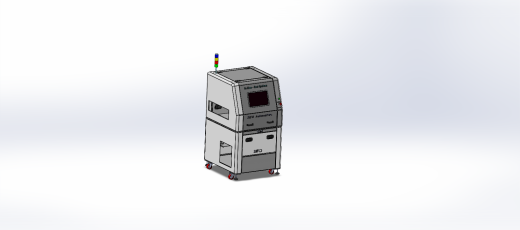

40	测试机架立体.PNG	137 KB
41	测试机架背面.PNG	91.5 KB
42	脚杯FJFN12-126.sldprt	113 KB
43	脚轮1.sldprt	48.3 KB
44	警报指示灯1.sldprt	33.9 KB
45	连接钣金条1.sldprt	64.5 KB
46	钣金门1.sldprt	3.53 MB
47	键盘抽屉吊钩1.sldprt	31.7 KB
48	键盘抽屉钣金1.sldprt	273 KB
49	镜向左右钣金实体1.sldprt	729 KB
50	面板1.sldprt	152 KB

加入收藏

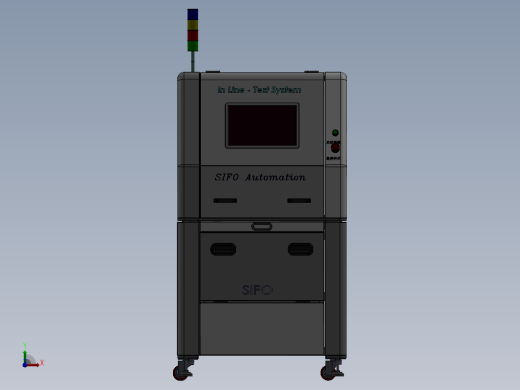

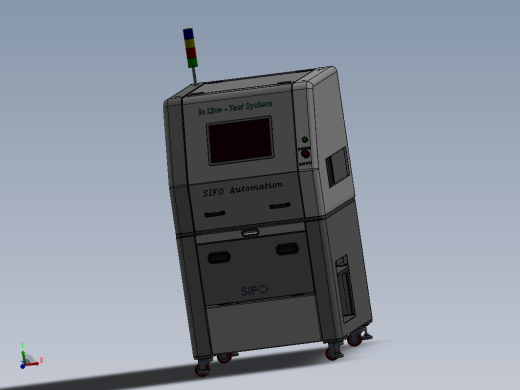

标准通用钣金设备机架框设计模型

图纸ID：10113348

文件大小：18.46M

软件版本：

SOLIDWORKS 2021,STEP

图纸格式：sldasm,sldprt,step

参数/编辑：可修改，包括参数

上传时间：2019-11-13

图纸介绍：
